电磁阀橡胶密封阀芯结构设计

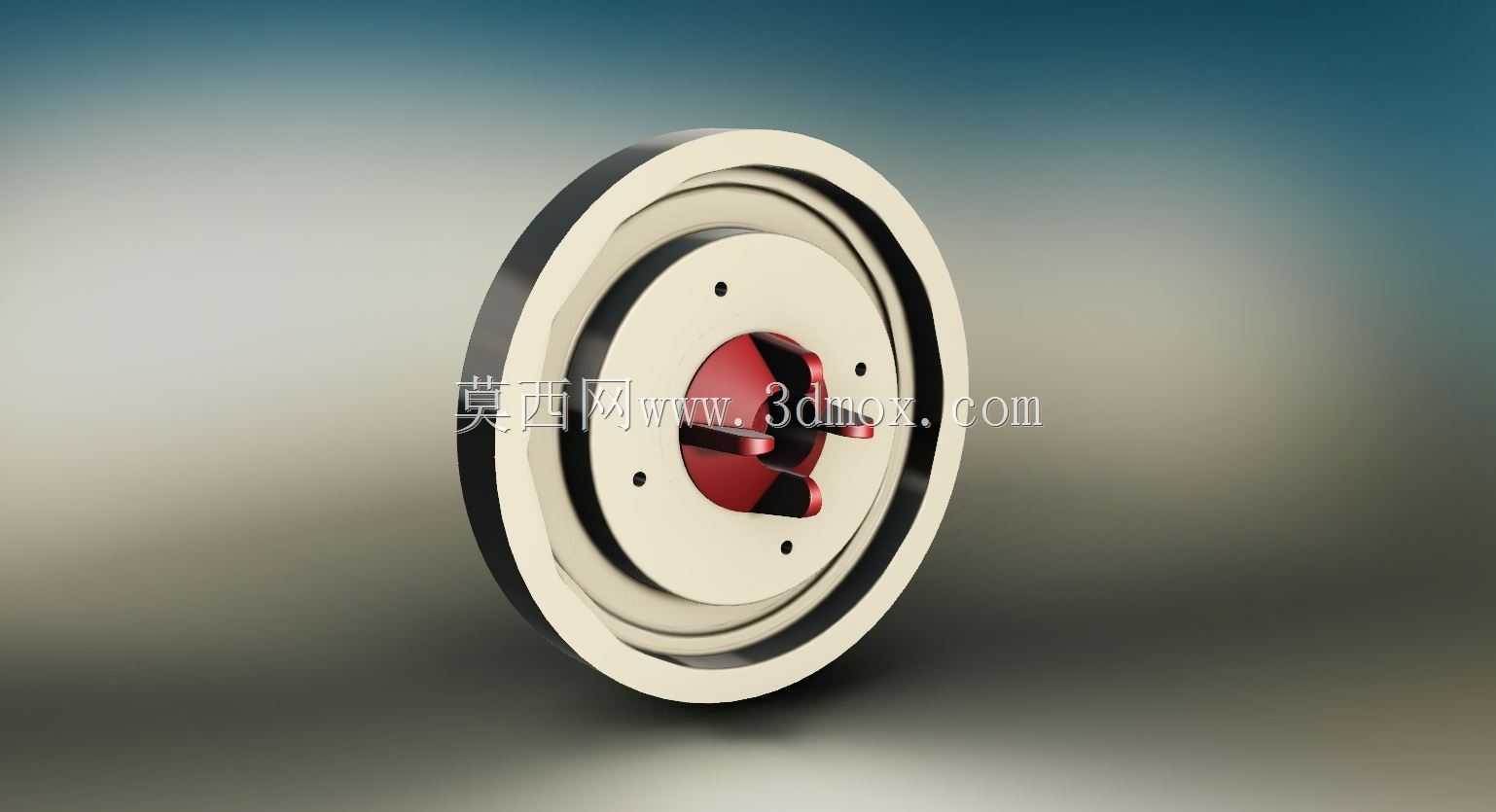

　　在流体管路控制场景里，电磁阀的密封可靠性直接决定整套气路、液路系统的运行稳定性，这款橡胶结构件就是电磁阀内部承担通断密封的核心阀芯组件。日常接触的气动生产线、液压控制回路、民用供水供气电磁阀、工业制程流体控制阀里，这类橡胶密封件都是直接决定阀体内漏、外漏指标的关键零件，很多电磁阀服役后期出现的关闭不严、泄压慢、保压不足问题，追根溯源大多是这类橡胶密封件的结构设计或尺寸匹配出了偏差。从结构上看，这款阀芯采用外圈硬质橡胶密封唇、内部红色橡胶支撑筋的复合结构，外圈的黑色橡胶部分硬度稍高，主要承担和阀体内腔壁面的径向密封作用，装配后外圈橡胶会产生0.2-0.4mm的径向压缩量，在电磁阀动铁芯往复动作过程中，既保证阀芯移动时不会出现卡滞，

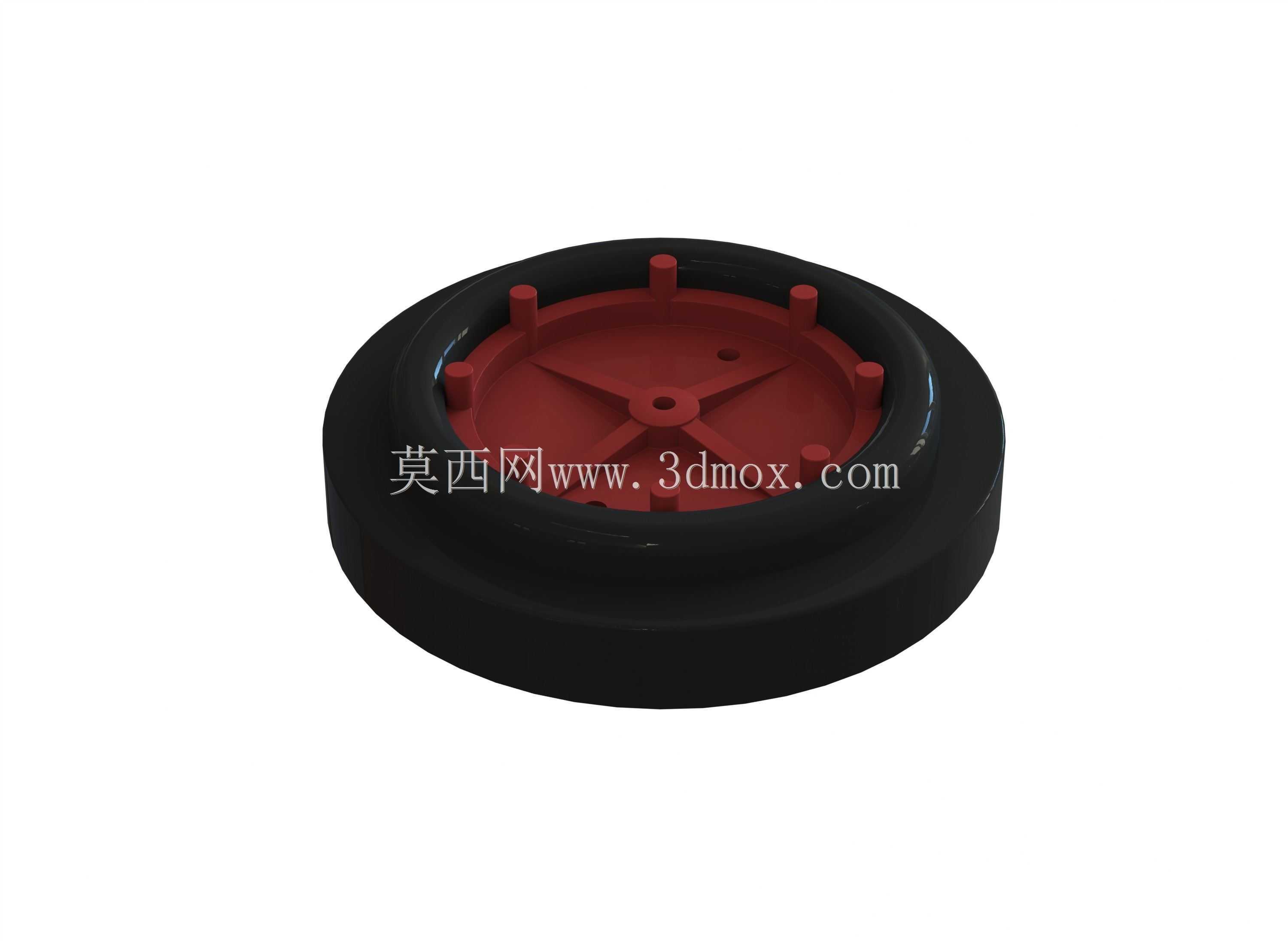

　　又能在阀口关闭位置完全阻断介质从阀芯与阀腔间隙的串流。内部的红色橡胶部分硬度稍低，设计了十字交叉的支撑筋结构，筋条末端均匀分布六个凸起定位柱，中心位置预留了和电磁阀动铁芯推杆配合的安装孔，这种分硬度的橡胶复合结构，是兼顾密封性能和动作灵活性的常用设计思路——如果整体橡胶硬度过高，阀芯和阀口贴合时的补偿量不足，介质里混有微小杂质时很容易出现密封面压合不严密的问题；如果整体硬度过低，电磁阀频繁动作时橡胶形变量过大，会导致阀芯响应滞后，甚至出现动作过程中橡胶被挤压卡入阀腔配合间隙的故障。做这类阀芯的三维结构设计时，首先要匹配对应电磁阀的阀腔内径尺寸，外圈密封唇的外径设计要比阀腔内径大3%-5%，这个压缩比是经过大量工况验证的合理区间，压缩比过小会导致密封压力不足，介质容易从密封面渗漏，压缩比过大则会增大阀芯动作时的摩擦阻力，导致电磁阀驱动功率不足，出现吸合不到位、释放卡顿的问题。内部的六个定位凸起，是用来和阀芯上部的塑料或金属支撑垫片配合的，装配时凸起卡入支撑垫片的对应定位孔内，避免电磁阀频繁开关过程中橡胶阀芯和支撑件之间出现相对转动，防止长期摩擦导致橡胶表面出现异常磨损。中心的安装孔和铁芯推杆采用小间隙配合，间隙控制在0.1mm以内，既保证装配时推杆能顺利穿入，又避免间隙过大导致阀芯动作时出现偏斜，造成密封面单侧压合不实。从安装边界来看，这款阀芯的轴向总高度要和阀腔的预留安装空间严格匹配，高度过高会导致阀口关闭时阀芯过压缩，

　　橡胶长期处于大变形状态会加速老化蠕变，缩短使用寿命；高度过低则会导致阀口关闭时密封面压合力不足，无法达到额定的密封压力等级。十字支撑筋的厚度设计也有讲究，筋条过薄会导致阀芯整体刚性不足，受压时容易出现塌陷变形，筋条过厚则会增大橡胶的用料量，同时提升阀芯动作时的运动惯量，影响电磁阀的响应速度。在实际工况适配中，这类橡胶阀芯的结构还要根据流通介质的特性做针对性调整，如果是用于压缩空气回路，橡胶材质要选用耐臭氧老化的丁腈橡胶，结构上可以适当增大密封唇的压缩量，提升高速气流冲刷下的密封稳定性；如果是用于液压油回路，要选用耐油橡胶材质，密封唇的边缘要做圆弧过渡，避免长期受油液浸泡后橡胶溶胀导致边缘刮蹭阀腔内壁；如果是用于饮用水管路，

　　还要选用符合食品接触标准的橡胶材质，结构上要避免出现容易积存介质的死角，防止长期使用后滋生细菌。很多刚接触阀类设计的工程师容易忽略这类橡胶密封件的细节结构，往往只画个大致的外形就投产，结果装配后要么出现动作卡滞，要么密封性能达不到要求，实际上这类看似简单的橡胶件，每一处的尺寸、倒角、筋位布局、硬度匹配，都直接影响整阀的性能和寿命。比如外圈密封唇的边缘做了15度的倒角，这个小结构就是为了装配时能顺利导入阀腔，避免装配时橡胶边缘被阀腔的锐边切伤，导致密封失效；内部支撑筋和外圈密封壁的连接处做了R0.5的圆角过渡，是为了避免橡胶硫化成型时出现应力集中，同时减少动作过程中连接处的反复弯折疲劳，延长橡胶件的使用寿命。在三维建模过程中，这类橡胶件还要重点考虑硫化成型的工艺性，所有的壁厚要尽量保持均匀，避免出现局部过厚导致硫化时内部出现气泡、缩孔，影响橡胶件的强度和密封性能；定位凸起的拔模角度要设置在3-5度，方便硫化后脱模，避免脱模时凸起被拉断变形。
