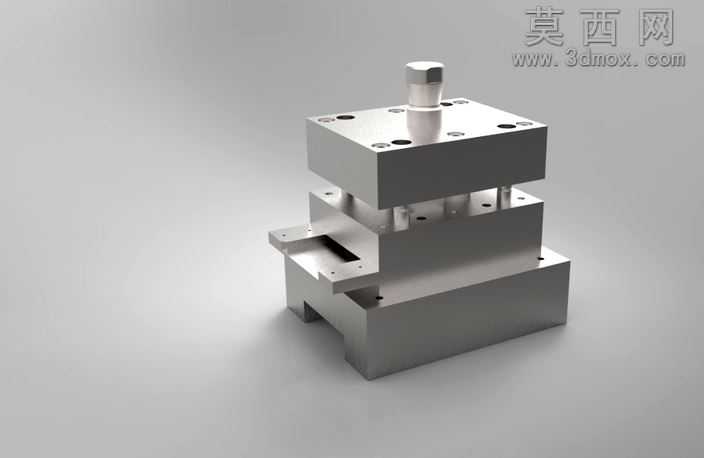

多层级冲压成型模具三维结构设计

本模型为典型冷冲压成型工装的三维数字化设计成果，建模阶段采用全参数化特征构建逻辑，先完成模座、凸模、凹模、导柱导套、卸料板等核心零部件的独立建模，再通过装配约束完成整体结构的层级装配，所有配合面均按照实际机械加工公差要求设置装配间隙，还原真实模具的装配关系。渲染阶段采用金属哑光材质体系，上下模座、固定板类零件赋予45号钢调质后的银灰色磨砂金属质感，导柱导套等运动配合件赋予镀铬高光亮面材质，凸模工作部位赋予高硬度合金材质的冷调金属光泽，场景采用柔和的漫反射打光方案，避免强反光遮挡模具结构细节，同时添加轻微的环境遮蔽效果，凸显各层板件之间的层级关系与装配缝隙。结构设计上采用标准三板式冷冲模结构，上模部分设置模柄用于和压力机滑块连接，上模座通过内六角螺钉固定凸模固定板与卸料弹性元件，下模部分设置凹模固定板、下模座与定位送料结构，导柱导套对称布置在模架四角，保证上下模合模时的运动同轴度，卸料板采用弹性卸料结构，可在冲压完成后将条料从凸模上顺利脱出，送料定位结构设置在凹模进料侧，保证冲压工序的送料精度。设计思路围绕通用平板类零件的冲孔落料工序需求展开，整体模架采用标准冷冲模架尺寸规格，可适配常用吨位的开式压力机安装，各工作零件均采用快换式固定结构，方便后续根据冲压件尺寸更换凸凹模，降低模具维护改造成本，所有板件上的螺钉过孔、销钉定位孔均按照机械设计标准规范布置，符合实际模具加工的工艺要求，不存在无法加工的异形结构，整体模型可直接用于模具加工工艺编制、装配工艺演示以及冲压工序的运动仿真验证。
