RC汽车硝基发动机结构三维设计展示

　　这款RC汽车硝基发动机的三维结构设计，核心面向1:10比例遥控模型车的动力适配场景，这类动力单元普遍应用于平跑、越野类遥控模型赛事与爱好者改装场景，区别于普通电动动力系统，硝基燃料发动机可提供更接近真实燃油车辆的动力输出特性与声浪反馈，是专业模型玩家群体中认可度较高的动力配置方案。从结构设计逻辑来看，整个动力单元采用分体式模块化布局，上部散热鳍片组采用多道环形等距散热结构，鳍片厚度与间距经过热仿真校核，可在发动机持续高转速运转时，通过增大与空气的接触面积快速带走燃烧室产生的热量，避免缸体过热导致的动力衰减与部件磨损，散热鳍片与下部缸体采用过盈配合加定位销的连接方式，保证高速震动工况下不会出现松脱移位。

　　缸体侧部集成了化油器安装位与油门摇臂结构，化油器接口的同轴度公差控制在0.02mm以内，可保证燃料与空气的混合比稳定，油门摇臂的转动行程与化油器节气门开度做了线性匹配，避免出现油门响应迟滞或动力输出突兀的问题。下部曲轴输出端采用标准模数的花键连接结构，可适配不同品牌的模型车离合器组件，输出轴的伸出长度与安装轴径符合主流RC车型的安装边界，不需要额外做转接改装即可直接替换同级别原厂动力单元。后部启动轴结构采用六角形接口设计，可兼容通用的模型启动台与手持启动棒，启动阻力经过结构优化，降低了冷启动时的操作难度。整个发动机的外部安装孔位采用对称式布局，四个主安装脚的孔位间距为标准36mm，可直接固定在多数1:10车型的引擎安装座上，

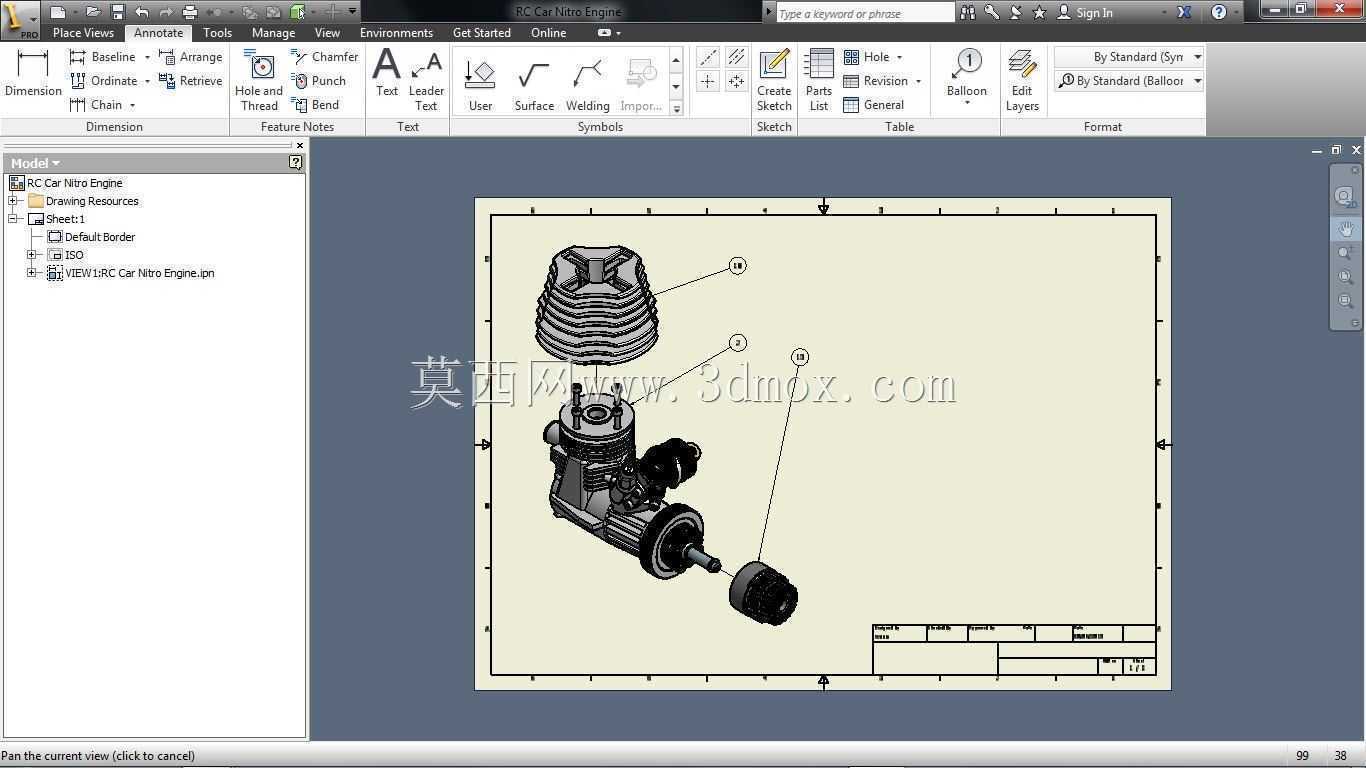

　　安装脚处预留了减震垫片的安装槽位，可缓冲发动机运转时产生的高频震动，避免震动传递到车架导致的螺丝松脱与电子设备故障。从结构细节来看，活塞与缸套的配合间隙按照硝基燃料的润滑特性做了针对性调整，曲轴做了轻量化动平衡处理，最高可支持每分钟一万六千转的持续运转转速，侧部的排气接口采用标准螺纹连接，可适配不同回压结构的模型排气管，调整发动机的动力输出区间。整个三维模型完整还原了发动机的所有外部结构与关键装配关系，可直接用于模型车的动力布局校核、改装件设计参考，也可作为模型爱好者了解硝基发动机工作结构的直观参考素材，在结构建模过程中，所有配合面的公差设定都参考了实际量产模型发动机的加工精度要求，不存在结构干涉或安装错位的问题，可直接导出工程图用于零部件的加工验证。
