卧式往复式蒸汽机机械结构三维模型

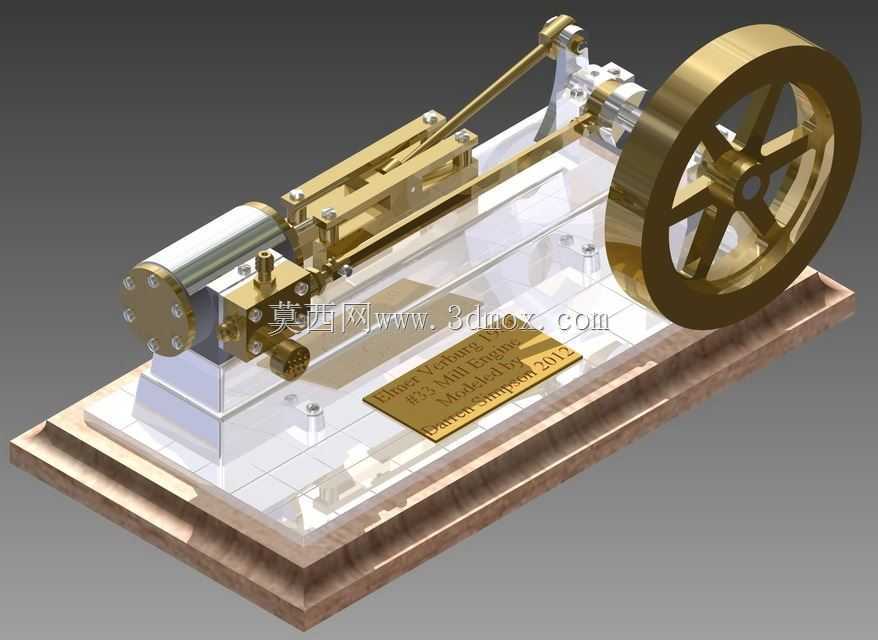

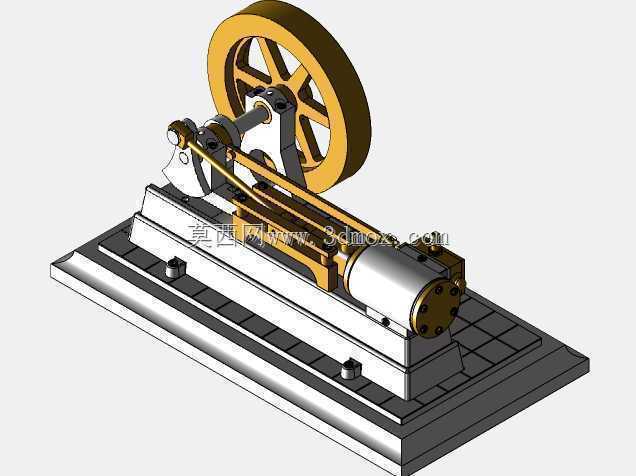

　　该三维模型还原的卧式往复蒸汽机，是早期将蒸汽热能转换为旋转机械能的经典动力装置，其结构设计完全遵循实际蒸汽机的工作逻辑，可用于机械原理教学演示、复古动力装置复刻设计、传动结构验证等场景。在实际工业应用场景中，这类小型卧式蒸汽机曾作为小型工厂动力源、船舶辅机、教学实验设备使用，依靠蒸汽压力推动活塞做往复直线运动，再通过曲柄连杆机构将直线运动转换为飞轮的旋转运动，对外输出扭矩，可带动水泵、小型发电机、机床主轴等负载运转。从功能特性来看，该模型完整还原了蒸汽机的核心做功单元：卧式布置的单气缸搭配活塞组件，气缸端盖设置有进排气通道接口，可匹配配气机构实现蒸汽的定时进排；十字头滑块组件沿机身导轨做直线往复运动，消除连杆摆动对活塞的侧向力，

　　降低气缸壁的偏磨损耗；连杆两端分别铰接十字头与曲轴曲柄，精准匹配运动行程，将活塞的推力传递至曲轴；大直径辐条式飞轮储存旋转动能，稳定输出转速，避免曲柄过止点时出现运转卡顿，同时可作为动力输出端连接负载。设计思路上，整体采用卧式布局降低整机重心，提升安装稳定性，机身采用双层支撑结构，下层为木质安装基座，上层为透明承托板，既可以清晰展示内部传动结构的运动状态，也能保证各部件的安装同轴度；气缸、连杆、飞轮等做功部件采用金属质感结构设计，匹配实际设备的材质强度需求，基座上的铭牌区域可用于标注设备参数信息，兼顾展示性与结构合理性。从安装边界与尺寸逻辑来看，整机沿曲轴轴向的长度尺寸由气缸行程、连杆长度、飞轮直径共同决定，

　　气缸轴线与曲轴轴线垂直布置，十字头导轨与气缸保持同轴，安装时需保证曲轴轴承座、气缸安装座、导轨面的平面度公差，避免运动过程中出现卡滞；飞轮的径向尺寸需大于曲柄回转直径，预留足够的安全运转间隙，基座的安装孔位沿机身长度方向对称布置，可通过螺栓固定在实验台或设备机架上，安装后整机重心落在基座支撑面中心区域，高速运转时不会出现倾覆风险。模型的各运动副均按照实际装配关系设置约束，活塞与气缸为移动副、连杆两端为转动副、曲轴与轴承座为转动副，可完整模拟蒸汽机从活塞往复到飞轮旋转的整个运动过程，能直观展示配气相位、曲柄转角与活塞行程的对应关系，对于理解热机能量转换逻辑、曲柄连杆机构运动特性有较强的参考价值，也可作为复古动力设备改装、小型蒸汽动力装置设计的结构参考蓝本，帮助设计人员快速验证传动布局、部件干涉情况，缩短实物样机的试制周期。
