Inventor环境下螺栓连接装配复用设计方案

　　在非标设备设计、工装夹具开发以及通用机械结构搭建过程中，螺栓连接是出现频率最高的可拆卸连接形式，几乎覆盖所有需要反复拆装检修、部件模块化拼接的工业场景，小到桌面级实验工装的板件固定，大到生产线机架的型材拼接、设备本体的端盖锁紧，都离不开螺栓、螺母、垫圈组合的连接结构。很多结构工程师在日常建模工作中，往往会重复进行螺栓穿装、垫圈匹配、螺母对位的操作，不同项目里遇到相同板厚、相同连接载荷要求的场景时，反复调整紧固件的配合约束、核对安装间隙，会占用大量有效设计时间，甚至容易出现垫圈漏装、螺栓伸出长度不足、螺纹啮合长度不够的低级错误，给后续生产装配环节埋下隐患。

　　这套螺栓连接装配设计方案，核心是解决紧固件装配的复用问题，把经过验证的螺栓连接组合做成可直接调用的装配单元，不需要每次从零开始搭建约束关系。设计过程中首先要明确不同应用场景的安装边界：比如两块被连接件的总厚度范围，决定了螺栓的公称长度选择，需要保证螺栓穿过被连接件、垫圈之后，露出螺母的螺纹长度在2-3倍螺距区间，既不会因为露出过长干涉周边其他部件，也不会因为啮合长度不足导致连接松脱；螺栓通孔的直径要比螺栓公称直径大0.5-1mm，给装配环节留出合理的对位公差，避免加工误差导致螺栓无法穿装；平垫圈的尺寸要匹配螺栓公称直径，覆盖被连接件的安装孔边缘，防止拧紧时压伤板件表面，有防松要求的场景还要配套弹簧垫圈或者防松螺母，这些参数经过一次校核验证之后，就可以把整套连接结构的约束关系固化下来。

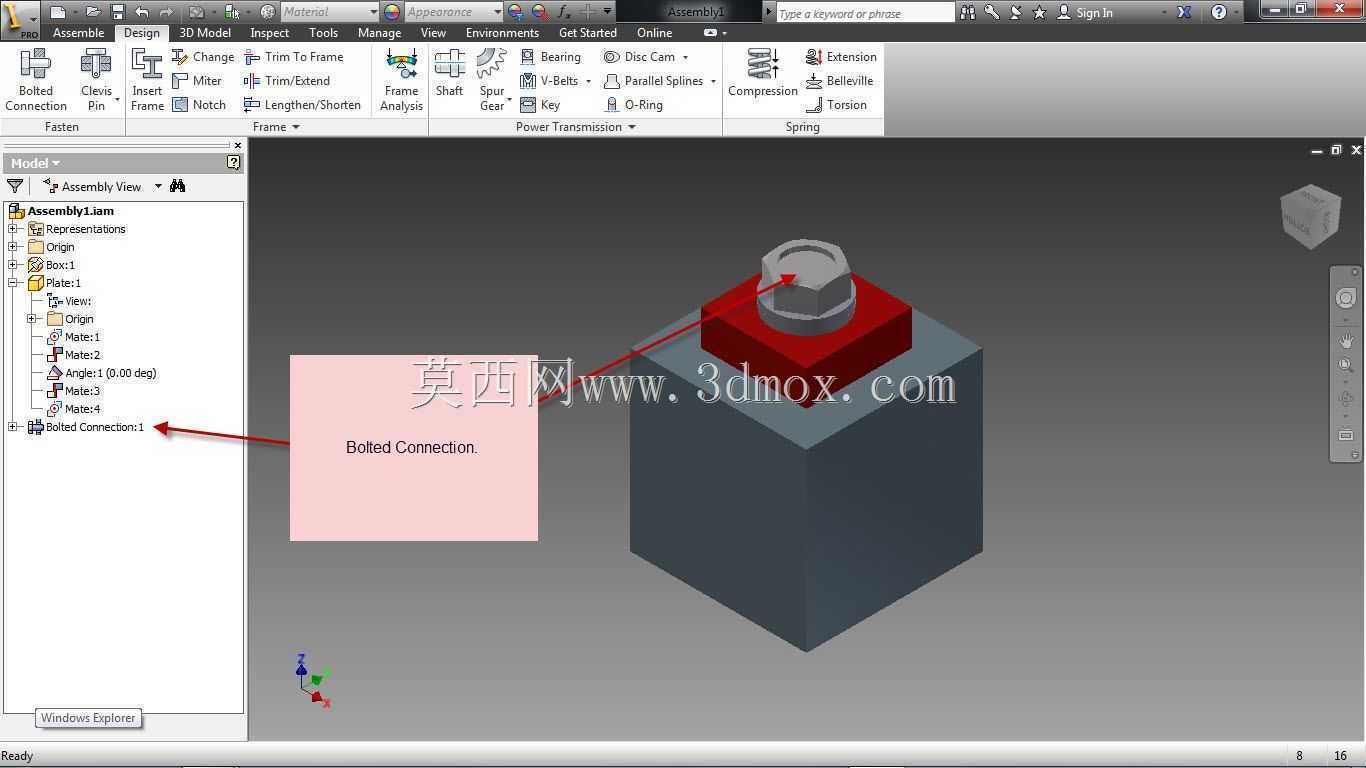

　　从结构功能特性来看，这套可复用的螺栓连接单元，保留了完整的装配层级关系，螺栓、垫圈、螺母之间的配合约束完全符合实际装配逻辑：螺栓杆与安装孔保持同轴约束，螺栓头下表面与一侧被连接件表面贴合，平垫圈、弹簧垫圈依次穿装后，螺母与螺栓保持螺纹配合约束，螺母端面与垫圈表面贴合，所有约束不会出现过定义或者欠定义的情况，调用的时候只需要把装配单元的安装基准与被连接件的安装孔位、贴合面对齐，就能自动完成整套连接结构的装配，不需要逐个零件添加配合。针对不同的使用场景，还可以在这个基础单元上快速替换紧固件规格，比如从M6的螺栓切换到M8、M10规格，只需要修改对应零件的参数，整套装配的约束关系不会失效，适配不同载荷等级的连接需求。

　　实际应用中，这类可复用的紧固件装配单元，尤其适合多板层叠连接的场景，比如自动化设备的铝型材机架拼接、防护门板的合页安装、气动元件的安装板固定，这类场景的连接结构形式高度相似，只是板厚、螺栓规格有差异，调用预先做好的连接单元，只需要调整几个尺寸参数就能完成设计，比逐个插入零件、添加约束的效率提升数倍。同时，固化的连接单元也能统一设计规范，避免不同工程师设计同类型连接时，出现螺栓长度选择混乱、垫圈配置不统一的问题，后续出工程图的时候，紧固件的明细栏也能自动生成，不需要逐个核对零件信息。

　　设计过程中还要考虑安装操作的空间边界，比如螺栓头和螺母的预留扳手空间，要保证拧紧工具能够顺利操作，不会被周边的结构件挡住，这些空间尺寸要求也会在装配单元里提前预留，调用的时候只需要检查周边结构是否在预留空间之外即可，不用每次重新核对扳手操作的最小距离。对于有密封要求的连接场景，还可以在这套基础连接单元上增加密封垫圈的配置，调整对应的轴向尺寸，适配压力容器、流体管路法兰的连接需求，不需要重新搭建整套装配结构。

　　从建模逻辑上来说，这种装配复用的思路，本质是把高频出现的、经过工程验证的结构单元模块化，减少重复劳动的同时，降低设计出错的概率，很多工程师在积累自己的标准件库的时候，往往只存单个的螺栓、螺母模型，忽略了整套连接结构的装配关系复用，实际上整套连接的约束逻辑、尺寸匹配关系才是最能提升设计效率的部分，单个标准件的插入和配合，反而会消耗大量的碎片化时间。这套螺栓连接的装配设计，就是把实际装配中的工艺逻辑、尺寸匹配要求、安装空间要求都固化到模型里，让调用的工程师不需要每次重复校核这些基础参数，把精力放在更核心的设备功能结构设计上。
