缆车维修用金属排水导槽结构设计

　　在山地客运缆车、货运索道的日常运维场景中，轨道沿线及缆车停靠站的排水设施损耗是高频运维问题，尤其是暴露在户外环境下的金属导水构件，长期受雨水冲刷、温差形变、杂物淤积影响，容易出现锈蚀变形、接缝渗漏、固定位松脱等问题，直接影响缆车运行区域的地基稳定性与设备防护效果，本次设计的金属排水导槽，就是针对莫宁顿103型缆车运维中的替换需求开发的专用导水构件。

　　从实际使用场景来看，这类排水导槽主要布置在缆车轿厢停靠平台的边缘、轨道支架的基座周边以及站房檐口的导水路径上，核心作用是快速归集坡面、平台表面积水，将雨水、融雪水定向导排至指定排水管网，避免积水长期浸泡轨道固定螺栓、缆车支撑钢结构，减少冬季积水结冰导致的轨道打滑、结构件冻胀开裂风险。区别于普通民用建筑排水槽，缆车配套的排水构件需要适配户外山地的复杂工况，既要满足大流量降水时的导排效率，也要兼顾安装便捷性，适配运维现场有限的作业空间，无需大型吊装设备即可完成单人替换安装。

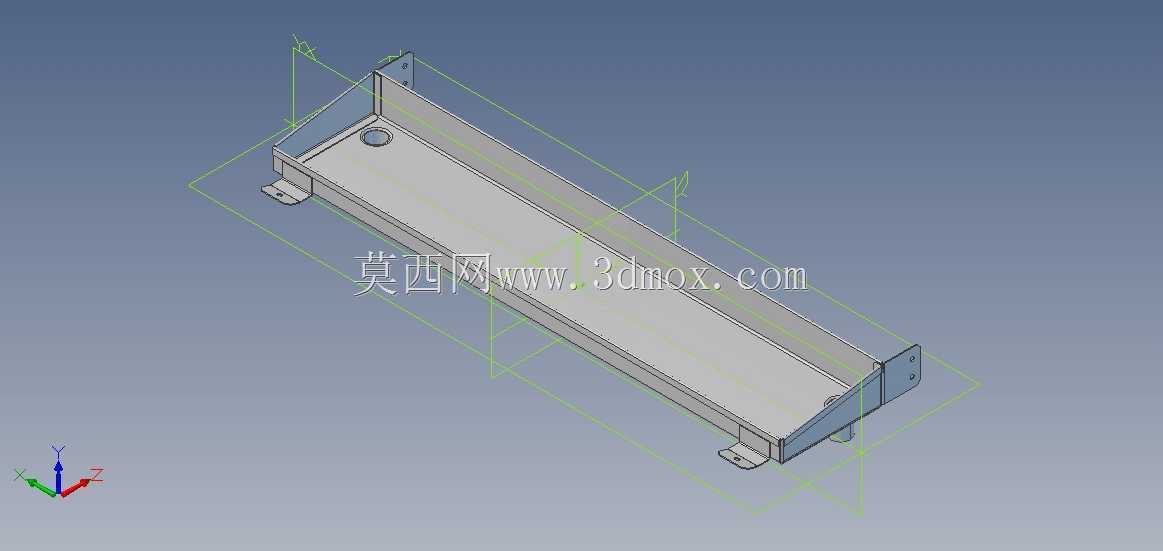

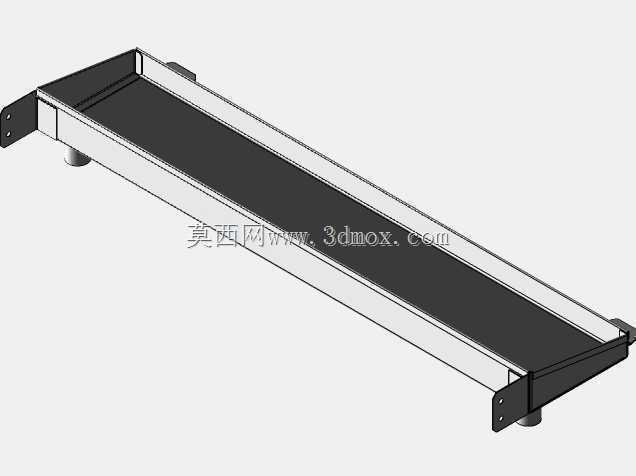

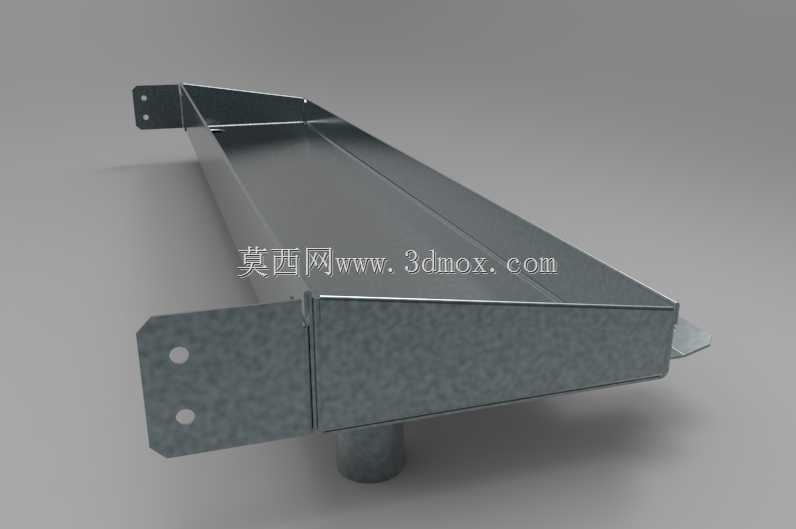

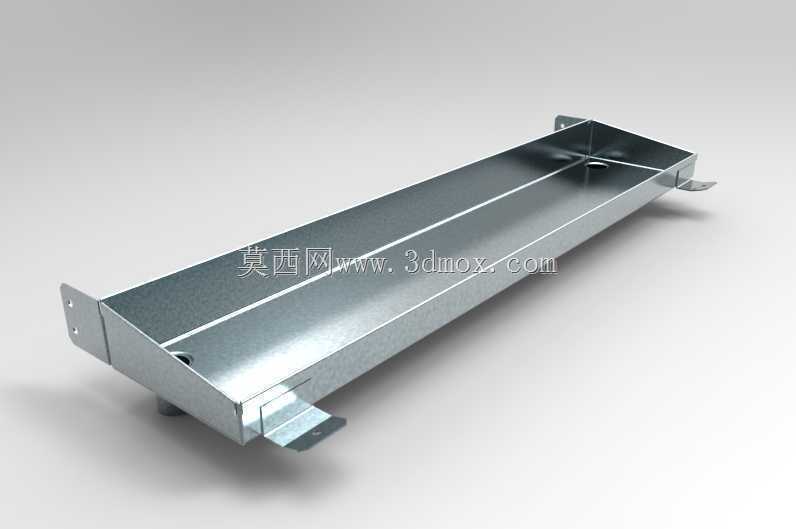

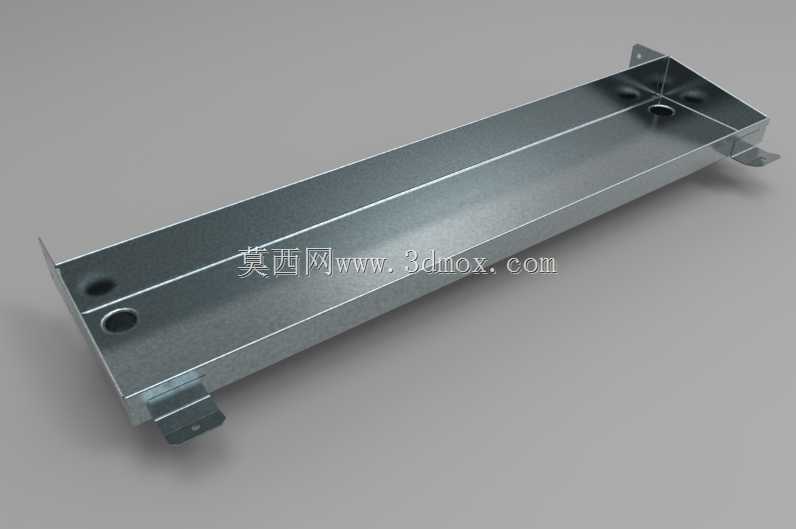

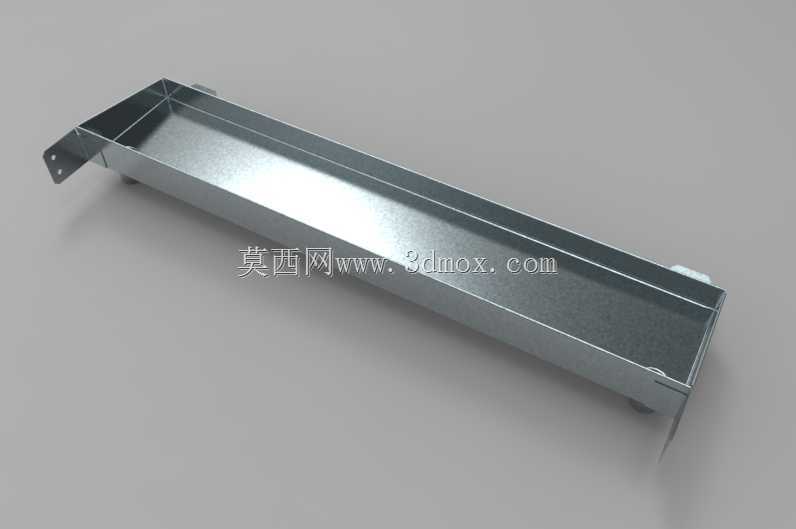

　　在结构设计层面，该导槽采用一体化钣金折弯成型工艺，整体为长条形敞口槽型结构，槽体侧壁采用小角度外倾设计，既提升了槽体的整体抗形变刚度，也能在杂物短暂淤积时预留足够的过水断面，减少落叶、泥沙造成的槽口堵塞概率。槽体一端设置带安装孔的折边固定耳，固定耳上预留两个圆形螺栓过孔，可直接通过膨胀螺栓或不锈钢自攻螺丝固定在混凝土基座或钢结构支架上，安装时无需现场二次打孔裁切，匹配原有构件的安装孔位，实现运维替换时的快速对位。槽体的另一端设置嵌套式搭接止口，相邻两段导槽安装时可直接将止口插入相邻槽体的端部，配合密封胶即可实现接缝处的防渗漏处理，避免传统对接缝容易出现的错位渗漏问题。

　　从安装边界与尺寸适配来看，该导槽的整体长度匹配缆车停靠平台的标准段模数，槽体内部净宽满足山地区域短时强降雨的导排流量要求，槽体深度经过测算，可抵御10年一遇的短时强降水流量，不会出现雨水漫溢的情况。槽体底部设置有两个凸起的支撑脚，安装时支撑脚直接与安装基面接触，让槽底与基面之间预留5mm左右的间隙，既可以避免槽底长期与基面积水接触造成的电化学锈蚀，也能让安装面的不平整度得到自适应补偿，无需额外打磨基面即可保证槽体的安装水平度，确保水流顺着设计坡度顺畅流动。固定耳的折弯角度经过精准校核，安装后槽体自然形成千分之三的纵坡，无需额外调整垫片即可满足排水坡度要求，大幅降低现场安装的调校工作量。

　　在材料选型与工艺细节上，该导槽采用镀锌钢板整体加工，板材厚度经过刚度校核，在人员踩踏、积雪荷载作用下不会出现永久性形变，表面镀锌层满足户外15年以上的抗锈蚀要求，无需额外做表面防腐处理。槽体的所有折弯棱角都做了小圆角钝化处理，避免运维人员安装、清理杂物时被锋利边角划伤，槽体内部的焊缝都做了打磨平滑处理，减少泥沙、杂物在焊缝处的挂附淤积，降低日常清掏维护的频率。针对缆车运维场景的特殊需求，槽体的侧壁上还预留了溢流缺口，当遭遇极端强降雨、槽内水位超过警戒高度时，多余积水可通过溢流缺口提前排向指定区域，避免积水漫溢到缆车运行轨道面上。

　　从实际运维反馈来看，这类标准化的替换排水构件，相比现场手工敲制的简易导槽，安装效率提升70%以上，使用寿命是普通手工构件的3倍以上，导水过程中无渗漏、无淤积，能够有效保护缆车周边的钢结构与混凝土基座，减少因排水不畅导致的结构件锈蚀、地基沉降等次生问题。在建模过程中，所有折弯系数、安装孔位、搭接尺寸都完全匹配原有设备的安装接口，可直接用于生产加工，无需二次调整尺寸，适配缆车运维中的快速替换需求，也可根据不同安装区域的长度需求，在标准段基础上裁切调整，适配不同站点的非标安装场景。
