三爪手动轴承拆卸拉马结构设计

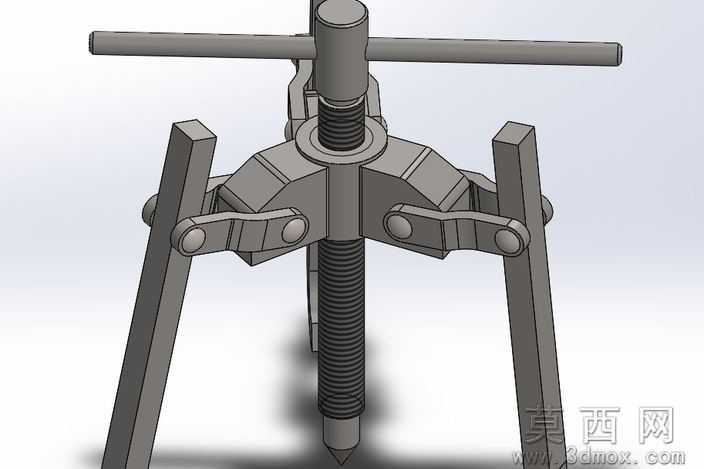

本模型为手动三爪拉马三维结构，采用SolidWorks完成全参数化建模，整体装配遵循机械工装的实际运动逻辑，所有配合关系均按照实物装配约束设置，可完整模拟拉马的拆卸作业动作。建模过程中先搭建核心传动骨架，以中心梯形丝杠作为主传动部件，丝杠顶端设置横向手柄杆，通过手柄旋转带动丝杠轴向进给，丝杠底端的顶尖用于顶紧待拆卸工件的中心轴端，保证施力同轴度。三爪夹持机构采用铰接式连杆结构，三个卡爪沿中心座周向均布，通过销轴与中心滑套、爪臂形成联动结构，旋转丝杠时中心滑套沿丝杠轴向移动，带动三个卡爪同步收拢或张开，可适配不同直径的轴承、皮带轮等过盈配合零件的拆卸需求。材质设置上，整体结构采用合金结构钢材质，渲染时赋予金属哑光质感，对丝杠螺纹、铰接销轴、卡爪勾头部位做细节倒角处理，还原实际加工的工艺特征，卡爪内侧设置防滑齿结构，增强夹持时的摩擦力避免滑脱。设计思路围绕手动拆卸的操作便利性展开，整体结构无多余零件，传动效率高，施力时受力均匀，不会对被拆卸零件造成额外损伤，三爪同步运动的结构保证了夹持对中精度，相比两爪拉马夹持稳定性更强，适用于机修、装配场景下的常规过盈连接件拆卸作业，模型完整还原了各部件的尺寸比例与装配间隙，可直接用于工程参考、工装设计校核以及机械原理教学演示。
