AirPatrol空调红外控制器结构设计

　　这款控制器的设计初衷是面向家用及小型商用空间的空调设备智能化改造场景，无需对原有空调线路做任何改动，仅通过红外信号匹配即可实现空调运行状态的远程调控，适配壁挂式、柜式等绝大多数带红外接收端的空调机型，可直接替代传统空调遥控器完成温度调节、模式切换、风速调整等常规操作，同时支持本地按键操作与远程指令响应的双模式运行，避免单一控制链路失效导致设备无法操作的问题。

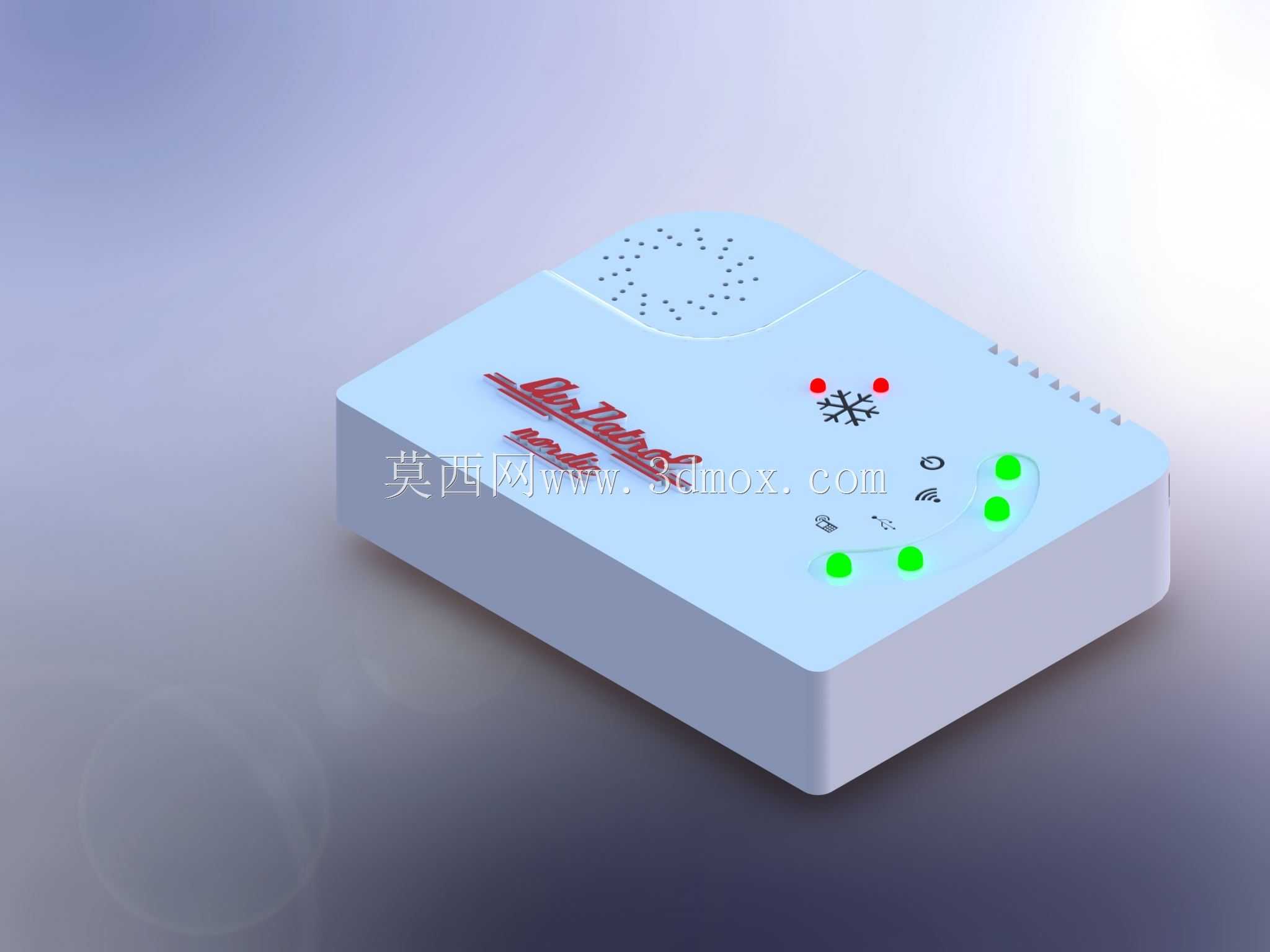

　　从结构设计层面来看，整体采用110x85x24mm的紧凑尺寸规划，这个尺寸边界是经过多轮场景适配验证的：既可以直接粘贴在空调侧方的墙面不占用多余空间，也可以平稳放置在桌面、置物架等平面位置，不会因为尺寸过大遮挡墙面插座或者其他周边设备，同时厚度控制在24mm，贴墙安装后突出墙面的距离极小，不会出现磕碰、剐蹭的情况，适配绝大多数家庭墙面的安装空间余量。外壳采用上下扣合的装配结构，没有外露的固定螺丝，既保证了外观的整体性，也让组装和后期拆卸维护的流程大幅简化，产线装配时仅需对准卡扣位按压即可完成壳体拼合，不需要额外的锁螺丝工序，能有效降低装配环节的工时消耗，同时后期需要检修内部电路板、更换电池或者调整元器件位置时，用撬片沿壳体合模缝即可轻松拆开，不会对壳体卡扣造成不可逆的损伤。

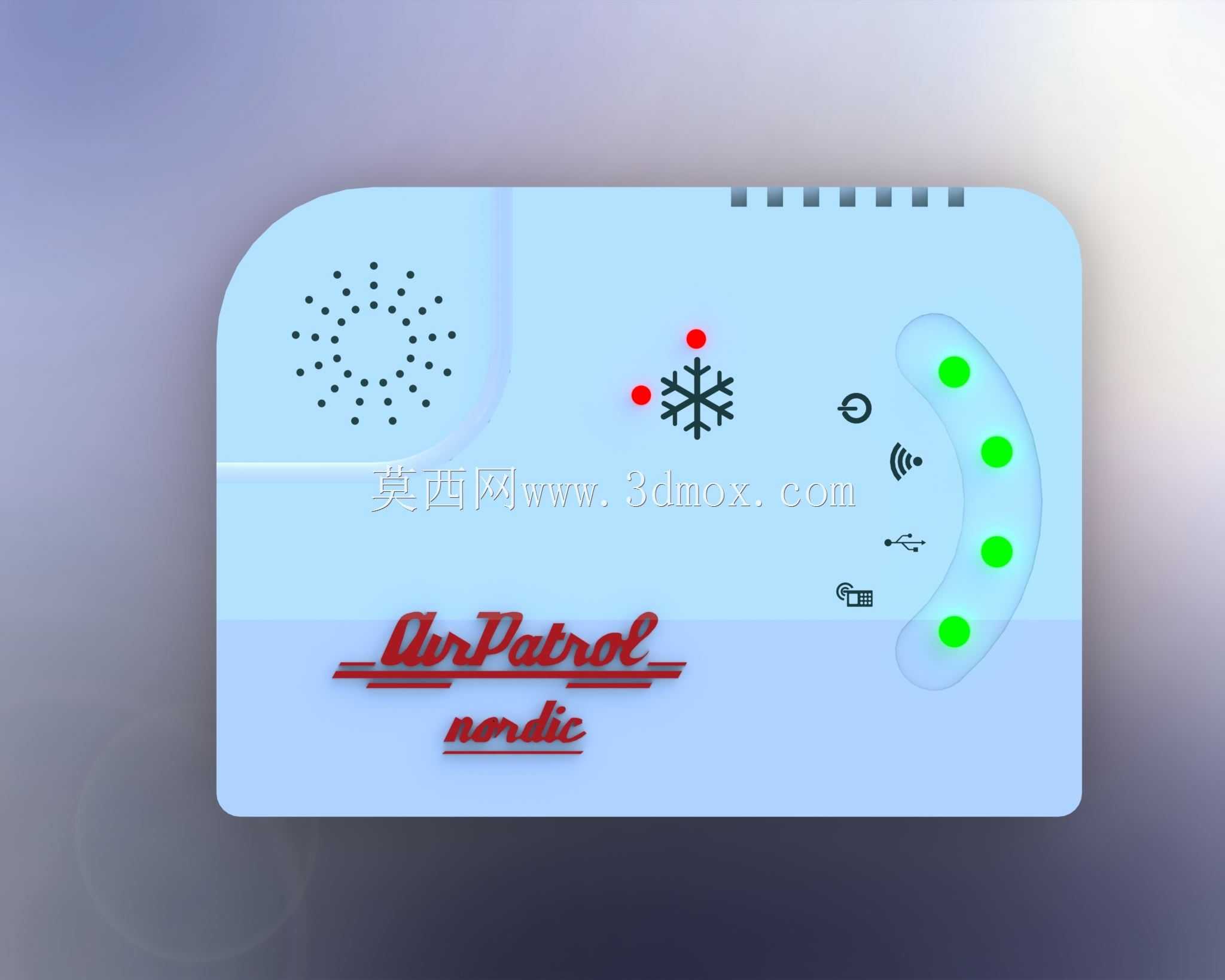

　　壳体表面的功能区域做了明确的分区规划：左侧的密集开孔阵列是内置蜂鸣器的出声通道，开孔的孔径和排布密度经过声学验证，既不会因为开孔过大导致灰尘、蚊虫轻易进入壳体内部，也能保证操作提示音、报警提示音的传出音量足够清晰，不会出现闷音、音量过小的问题。中部的雪花标识是制冷模式的状态提示区，旁边的红色指示灯对应电源状态与故障报警状态，正常通电时指示灯常亮，出现红外发射故障、电池低电等异常情况时会按固定频率闪烁，用户无需拆开设备就能直观判断设备运行状态。右侧的弧形排布区域设置了四颗绿色状态指示灯，分别对应不同的运行模式或者温度档位，指示灯的导光柱做了漫反射处理，光线柔和不刺眼，夜间运行时不会产生光污染影响用户休息，同时弧形的排布符合人眼的视觉观察习惯，站立状态下查看指示灯状态时不需要刻意调整视角就能快速识别当前运行档位。

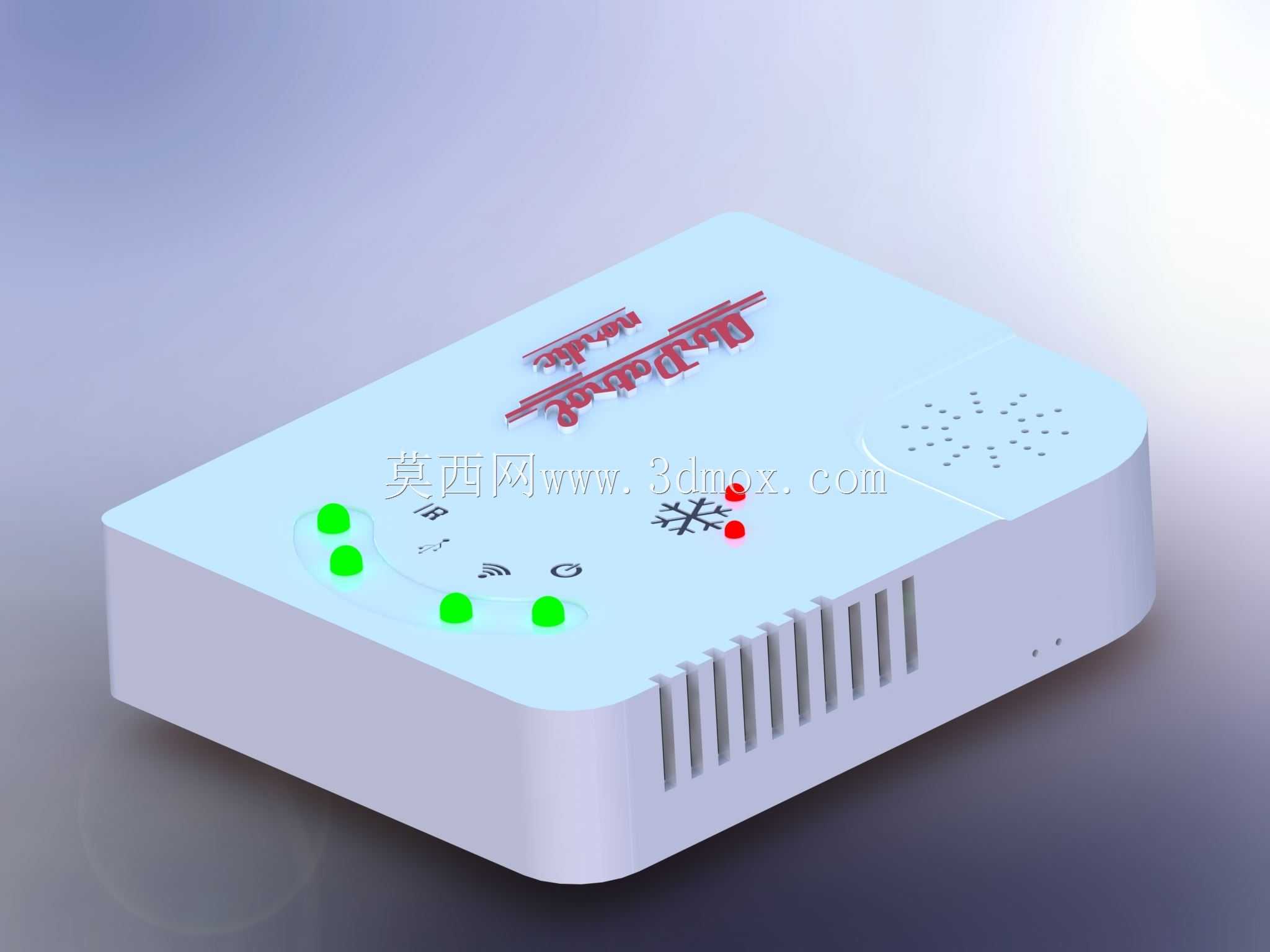

　　壳体侧面预留了对应的接口标识区域，分别对应红外发射窗口、配对按键、数据接口的位置，红外发射窗口做了倾斜角度设计，能够覆盖更大的信号发射角度，不需要严格对准空调的红外接收端就能完成信号传输，即使安装位置存在一定的角度偏差也不会影响控制灵敏度。内部的PCB安装位做了定位柱与卡扣的双重固定结构，电路板装配时不需要打胶或者额外固定，对准定位柱压入卡扣即可完成固定，能有效避免设备跌落、震动时电路板出现移位导致的接触不良问题，电池仓的位置做了加厚的筋位支撑，频繁更换电池也不会造成电池仓结构开裂。

　　设计过程中充分考虑了制造成本的控制，壳体采用常规的ABS注塑工艺即可生产，没有复杂的倒扣或者特殊抽芯结构，模具结构简单，量产时的良率能保持在较高水平，同时所有的结构筋位、壁厚都做了均匀化处理，避免注塑过程中出现缩痕、翘曲等外观缺陷，不需要做额外的表面喷涂处理，原材料本色即可满足外观要求，进一步压缩了生产环节的成本。壳体表面的丝印标识做了凹陷处理，长期触摸擦拭也不会出现标识磨损脱落的问题，能保证设备整个使用周期内功能标识的清晰可辨。
