哈比emc-800传感设备结构设计

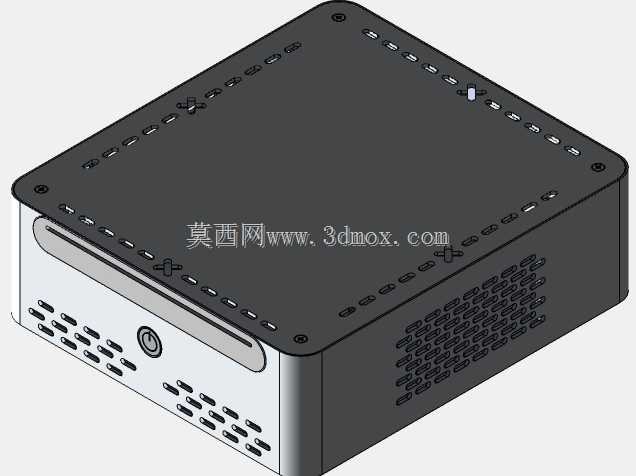

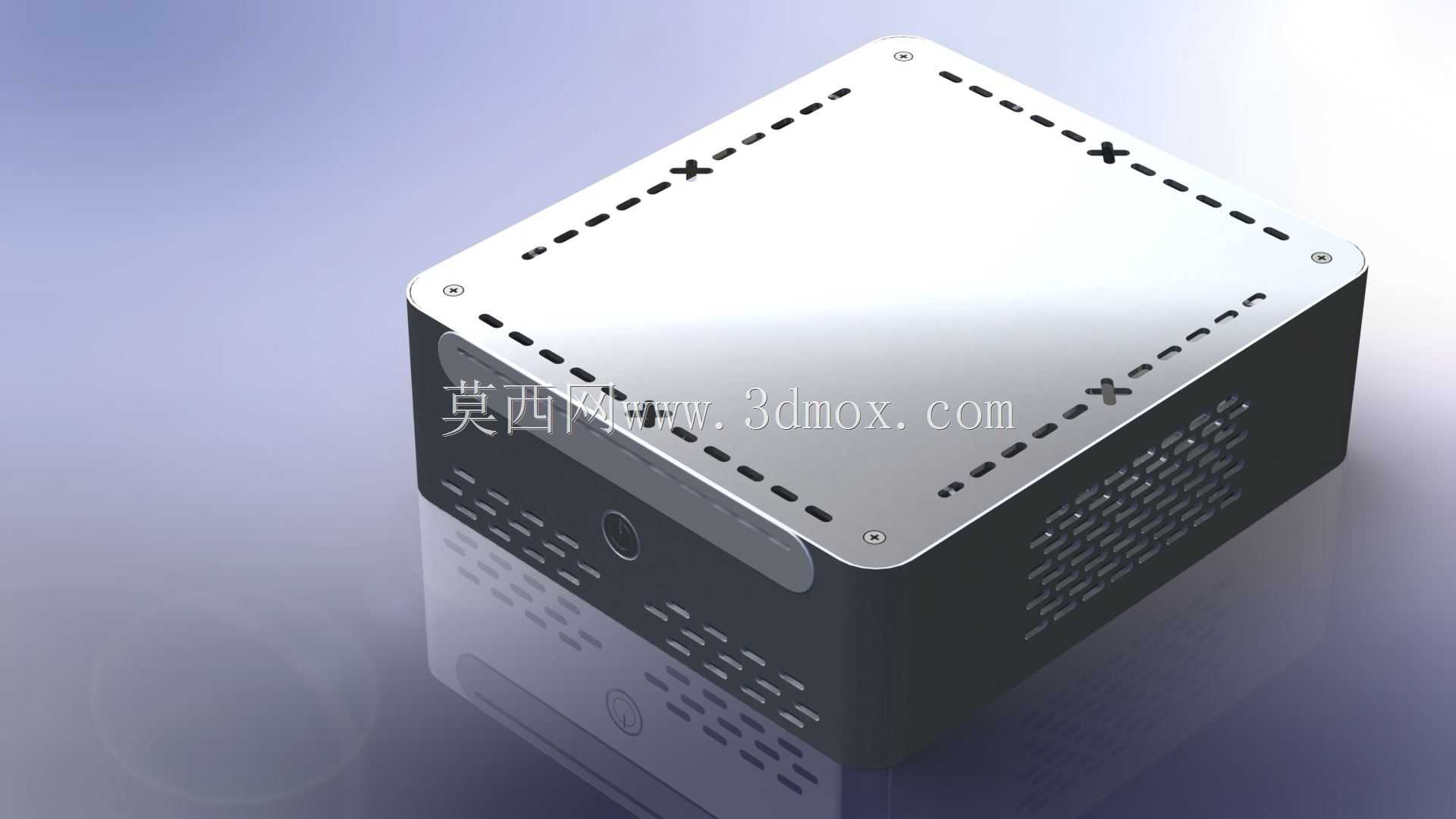

　　这款盒式传感设备的结构设计，首先围绕工业现场的安装适配性做了多维度考量，日常部署在工业生产线的工位旁、设备机柜内部或者独立检测点位时，方正的立方体外形可以充分利用狭窄的安装空间，边角做了小半径圆弧过渡，既避免尖锐边角在安装维护时划伤操作人员，也不会额外占用安装边界尺寸，设备顶面预留的四个安装孔位适配常规的M4规格固定螺丝，既可以通过支架壁挂安装，也可以直接平放于设备台面，底部预留的防滑脚垫安装位，能保证平放时与接触面保持2mm左右的间隙，既可以避免底部散热孔被接触面遮挡，也能隔绝接触面的轻微振动对内部传感元件的干扰。从功能实现的角度来看，设备顶面的开槽设计并非装饰结构，每一处开槽都对应内部的散热风道与信号透传需求，顶面沿边缘排布的断续长槽是设备的被动散热出风口，内部发热元件工作时产生的热空气可以通过这些槽位自然排出，槽位的宽度控制在2.5mm，既可以保证通风面积满足散热需求，也能避免较大的金属碎屑、灰尘直接落入设备内部，槽位上预留的十字标识是安装对位标记，在多台同型号设备并排安装时，可以通过这些标记快速对齐安装位置，保证整排设备的排布整齐度，也方便后期维护时快速识别设备的安装方向。设备侧面的格栅开孔是进风通道，与顶面的出风口形成上下贯通的自然对流风道，不需要额外加装散热风扇就能满足内部电路的散热需求，这种无风扇的结构设计可以彻底避免风扇转动带来的振动干扰，对于高精度传感检测场景来说，能有效降低振动带来的检测误差，

　　同时也减少了风扇磨损带来的后期维护工作量，提升设备在长期连续运行场景下的可靠性。侧面预留的圆形开孔是状态指示灯的透视窗，不需要打开设备外壳就能直接观察设备的运行状态，指示灯的安装位置距离外壳表面1.2mm，既可以避免指示灯突出外壳被磕碰损坏，也能保证指示灯的光线可以清晰透出，在车间正常照明环境下5米范围内就能清晰识别设备状态。从设计思路上来说，整个壳体采用上下分壳的结构形式，上壳与下壳通过内部的卡扣加螺丝的组合方式固定，接缝处预留了密封胶条的安装槽位，可以达到IP40左右的防护等级，能够阻挡日常环境中的灰尘侵入，适配大多数干燥无强喷淋的工业现场环境，上下壳的定位止口设计长度为3mm，装配时可以快速定位，

　　不需要额外的治具就能保证上下壳的装配精度，接缝的缝隙均匀控制在0.3mm以内，既保证外观的整洁度，也能避免缝隙过大导致灰尘进入。设备内部的安装柱位统一采用M3规格的铜嵌件预埋设计，相比直接在塑料壳体上攻丝的结构，铜嵌件的反复拆装寿命可以提升10倍以上，后期维护拆解时不会出现螺柱滑牙的问题，内部的电路板安装位预留了0.5mm的调整间隙，可以兼容不同批次电路板的尺寸公差，避免因为电路板尺寸偏差导致装配困难。接口区域设计在设备的后侧，所有外接接口都集中排布，方便现场布线时统一整理线缆，接口处的壳体做了加厚处理，避免插拔线缆时的应力导致壳体开裂，接口下方预留的扎带固定位，可以将外接线缆绑扎固定在壳体上，避免线缆拖拽导致接口松动脱落。

　　在实际应用场景中，这类传感设备主要负责工业现场的环境参数采集、设备运行状态监测等工作，稳定的壳体结构可以为内部的敏感传感元件提供可靠的防护，隔绝外部的轻微碰撞、灰尘干扰，合理的散热设计可以保证设备在0-55摄氏度的环境温度范围内长期稳定工作，不会因为内部积温过高导致传感元件的检测精度漂移。设备的外形尺寸控制在常规的小型工业盒式设备范围内，安装时不需要对现有安装点位做额外改造，直接替换同尺寸的老旧设备即可完成升级，降低现场改造的工作量与成本。整个结构设计没有多余的装饰性结构，所有的外形特征都服务于功能需求，每一处开孔、每一个柱位、每一条加强筋都有明确的工程作用，壳体内部的加强筋排布既可以提升壳体的结构强度，避免设备受到挤压时变形损坏内部元件，也可以作为内部线缆的走线槽，规范内部线缆的排布走向，避免线缆杂乱遮挡散热风道或者触碰内部发热元件。
