液压柱塞泵用花键式凸轮盘结构设计

　　在轴向柱塞泵的核心传动链路里，这类带周向型线轮廓的盘类零件是决定柱塞往复行程精度的核心构件，它的型线加工精度直接决定泵体输出流量的脉动率，也会影响整套液压系统的压力稳定性。从实际装机场景来看，这类零件多配套在高压轴向柱塞泵的缸体与回程盘之间，依靠自身外周的特殊轮廓曲线，推动圆周均布的柱塞按照既定行程规律做往复运动，完成吸油、压油的工作循环，常见于工程机械液压系统、工业液压站、农机液压驱动单元等对压力输出稳定性要求较高的场合。

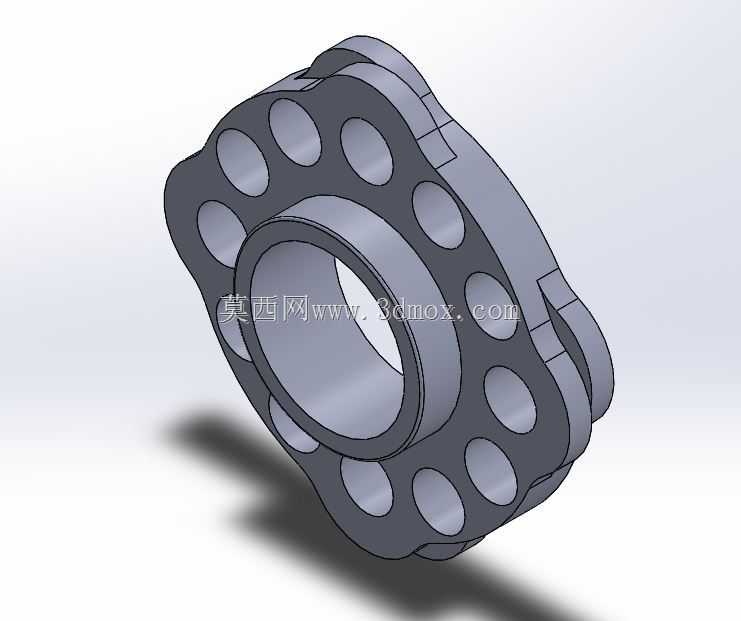

　　从结构设计逻辑来看，零件中心设置的阶梯通孔是核心安装定位基准，装配时穿过主轴，依靠孔与轴的配合公差保证整盘的同轴度，避免高速运转时出现偏心振动。盘体上沿圆周方向均布的12个通孔，是为柱塞组件的回程定位预留的安装位，每个孔的位置度公差需要严格控制，保证每根柱塞的运动行程一致，避免出现单柱塞负载过大导致的磨损异常。外周的多段圆弧组合型线是整个零件的功能核心，型线的升程、回程段曲线过渡需要做平滑处理，不能出现拐点突变，否则会导致柱塞运动过程中出现刚性冲击，不仅会产生工作噪音，长期运转还会造成柱塞端面的点蚀磨损，缩短整套泵芯的使用寿命。

　　从安装边界的尺寸控制逻辑来看，这类零件的轴向厚度需要匹配泵体缸体的安装腔深度，装配后与回程盘、缸体端面的间隙需要控制在合理范围，间隙过大会导致柱塞回程滞后，降低泵的容积效率，间隙过小则会在热胀状态下出现端面摩擦，造成零件烧蚀。盘体外轮廓的最大直径需要与泵壳的内腔预留足够安全间隙，避免高速运转时外轮廓与泵壳发生剐蹭，同时要保证型线工作段与柱塞底部的接触长度足够，降低接触应力，减少接触面的压溃风险。零件的两侧端面需要做高精度的平面度处理，作为装配时的轴向定位基准，平面度误差过大会导致整盘安装后出现偏斜，直接影响柱塞的运动垂直度，造成柱塞与缸体孔的偏磨。

　　在实际建模过程中，这类零件的型线构建需要优先保证曲线的连续性，通常会先根据柱塞的行程参数计算出基圆半径、升程量，再逐段绘制工作段、过渡段的轮廓曲线，通过阵列特征完成周向均布孔的排布，中心阶梯孔的台阶尺寸需要匹配主轴的轴肩定位尺寸，保证装配时轴向定位可靠。零件的边缘位置都做了小尺寸的倒角处理，避免装配时锐边划伤密封件，也能减少热处理过程中的应力集中，降低零件开裂的风险。从实际使用的工况适配来看，这类零件通常会选用合金结构钢作为毛坯材料，表面做渗碳淬火处理，提高型面的硬度与耐磨性，能够承受高压工况下柱塞反复的接触冲击，保证长期运转的尺寸稳定性。

　　在设备选型匹配过程中，这类凸轮盘的替换需要严格核对中心孔的配合尺寸、外轮廓的基圆直径、周向安装孔的分布圆直径以及型线的升程参数，任何一个参数出现偏差，都会导致装配后泵体输出流量不足、压力脉动过大甚至无法正常运转。设计时还需要考虑零件的动平衡性能，由于是高速旋转件，周向的材料去除需要保持对称，避免高速运转时产生不平衡量，导致整套泵体出现振动超标，影响整个液压系统的管路密封可靠性。
