机械汽车用传感安装基座结构设计

　　在车载传感系统与工业机械检测工位的布局中，这类传感安装基座的结构合理性直接决定了检测单元的工作稳定性，很多现场调试阶段出现的检测数据漂移、共振异响问题，追根溯源都是安装基座的结构设计没有匹配实际工况的载荷与安装边界。从实际应用场景来看，这类构件既可以搭载在商用车辆的底盘传感检测位，固定轮速、转角类传感元件，也可以用在自动化生产线的工位检测端，作为位置、位移传感器的承载安装座，适配多类需要刚性固定传感单元的机械装配场景。

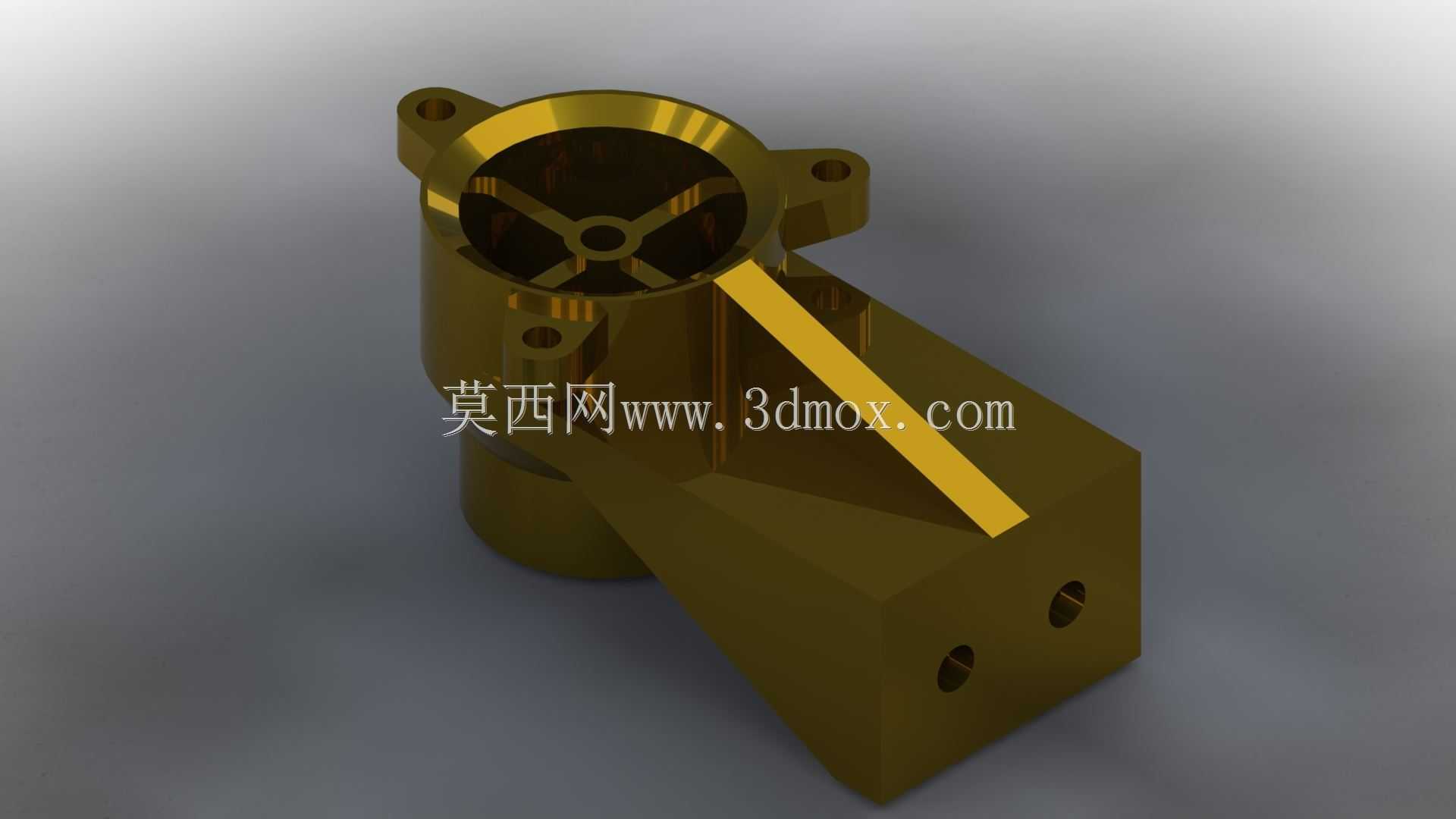

　　从功能特性上看，这个基座采用一体化铸造成型后做精加工的结构逻辑，上部的带法兰边筒状结构是传感元件的主安装腔，腔体内的十字加强筋既可以对装入的传感元件做周向定位，避免元件在腔体内部发生转动偏移，也能在不额外增加壁厚的前提下提升腔体的结构刚性，减少车辆行驶或者设备运行过程中振动传导到传感元件上的振幅。筒壁两侧伸出的带孔耳座是主安装固定位，两个安装孔的孔位公差需要控制在H7级精度，保证安装时螺栓穿入后不会产生额外的装配应力，避免长期受力后基座出现形变。下部的块状延伸结构是走线与辅助定位区域，侧面的两个螺纹孔用于安装传感线缆的固定压片，避免线缆拉扯时直接作用在传感元件的接线端，造成接线松脱或者引脚断裂，斜向的加强筋连接上部筒腔与下部块体，抵消两个结构连接位置的应力集中，在承受侧向冲击载荷时不会出现连接位置断裂的问题。

　　设计这类构件的时候，首先要明确安装边界的尺寸约束：上部筒腔的内径需要匹配所选传感元件的外径，预留0.1-0.2mm的装配间隙，方便元件装入同时不会出现过大的旷量；两侧耳座的安装孔中心距要和安装位的预装螺柱中心距完全匹配，孔位的同轴度误差不能超过0.05mm，否则装配时会强行拉扯基座导致安装后存在内应力。下部块体的外形尺寸要避开周边的运动部件，比如车载场景下要预留出转向拉杆、制动管路的运动空间，工业场景下要避开传送带、工装夹具的运动行程，避免运行过程中出现干涉。壁厚设计上，主体壁厚控制在4mm，加强筋的厚度设置为2.5mm，既保证整体结构的抗冲击性能，也不会过度增加构件的重量，符合车载部件轻量化的设计要求。

　　从实际选型适配的角度，这类基座的材质一般选用压铸铝合金，表面做阳极氧化处理，兼顾防腐蚀性能与结构强度，在有高强度冲击要求的工况下也可以替换为锌合金或者不锈钢材质，但需要对应调整安装孔的壁厚参数，避免材质强度变化后受力出现形变。装配过程中，上部筒腔的端面需要和传感元件的检测端面保持平行，平面度误差控制在0.03mm以内，否则会导致传感元件的检测方向出现偏移，直接影响检测数据的准确性。侧面的线缆固定孔需要做倒角处理，避免穿线时尖锐的孔边割破线缆绝缘层，造成线路短路的隐患。很多设计人员在做这类基座建模时容易忽略腔体内部的拔模角度，实际生产中如果筒腔内壁没有设置1:100的拔模斜度，压铸脱模时很容易出现内壁拉伤的问题，直接导致腔体尺寸超差，无法装入标准尺寸的传感元件。另外耳座的安装孔端面需要做凸台设计，凸台高度1mm，保证安装时螺栓的压紧面完全贴合，不会因为基座表面的铸造纹路导致螺栓压紧力不足，出现长期振动后螺栓松脱的问题。
