手动操作式定心夹紧工装夹具结构设计

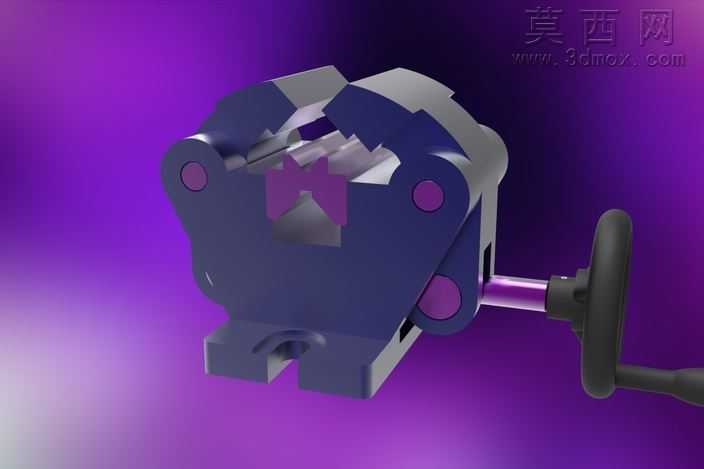

本定心夹具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配尺寸、运动间隙都做了精准的参数约束，确保后续导出工程图可直接用于生产加工参考。模型整体采用实体建模方式构建，核心夹紧模块采用对称式多连杆联动结构，通过侧面手轮驱动内部传动副，带动三组夹爪同步做径向收拢或张开动作，可实现对轴类、套类零件的自动定心装夹，定心精度可满足常规机械加工的同轴度要求。渲染阶段采用工业产品常用的材质表现方案：夹具体基座采用灰铸铁材质，调整粗糙度参数模拟铸件表面哑光质感，表面做了细微的颗粒纹理处理还原真实铸件的表面特征；活动夹爪与传动销轴采用合金结构钢材质，做了发蓝处理的材质表现，呈现出深灰带蓝的金属质感；操作手轮采用黑色酚醛塑料材质，搭配金属芯轴的材质区分，不同部件的材质边界清晰，装配关系一目了然。场景布光采用三点布光方案，主光源从侧上方投射，打出结构的明暗层次，辅助光源补充暗部细节避免死黑，背景采用渐变紫色背景突出夹具主体，同时添加了柔和的环境反射，让金属部件的质感表现更真实。设计过程中重点考虑了夹具的操作便捷性与装夹可靠性：手轮的操作力经过传动比优化，单人即可轻松完成装夹操作；夹爪的夹持面做了防滑纹理设计，避免装夹过程中工件窜动；整体结构无复杂异形零件，所有零部件均可通过常规机加工方式制作，后期维护更换易损件成本较低。联动结构的运动行程做了限位设计，避免操作过行程导致机构损坏，各转动销轴处都预留了润滑注油空间，可保障长期使用的运动顺畅度。
