石料加工用滚石滚筒设备结构设计

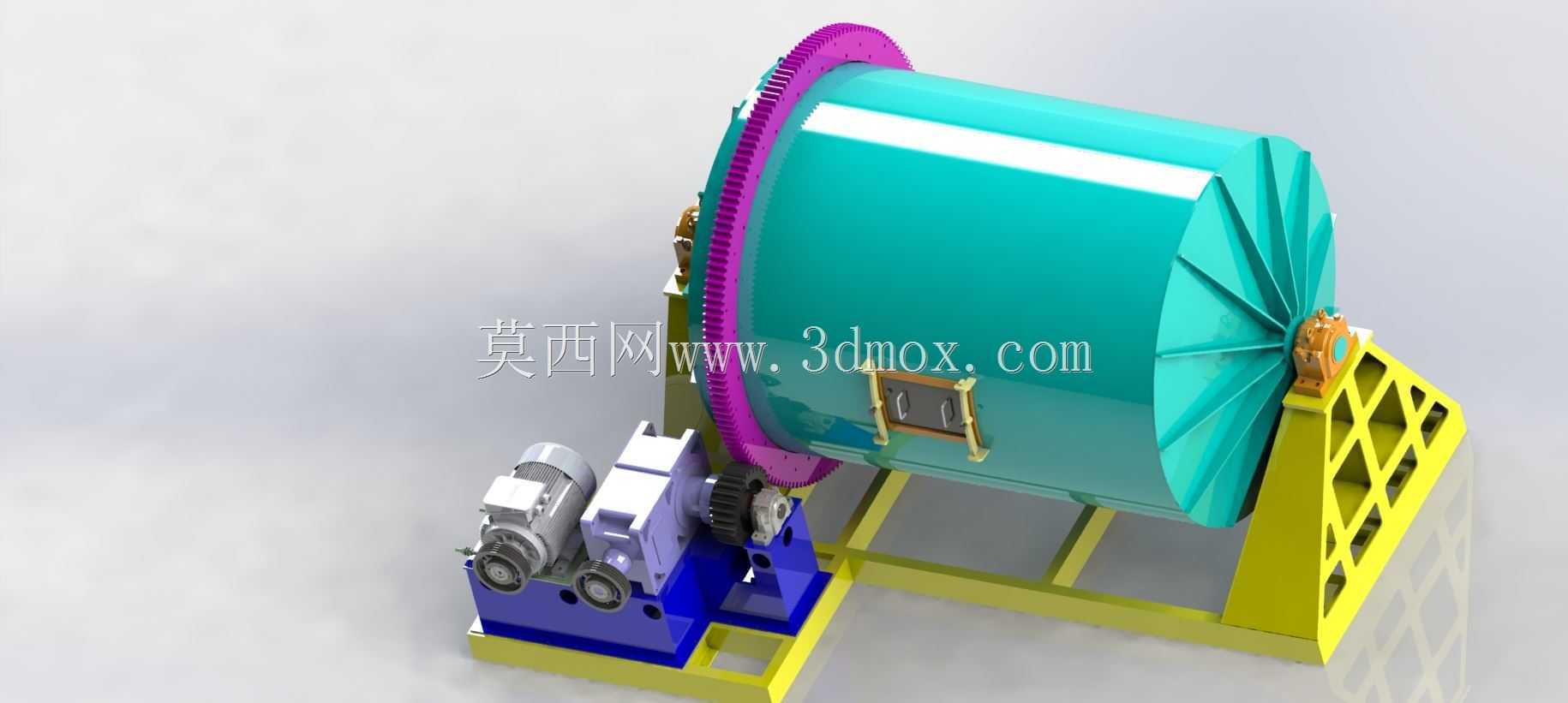

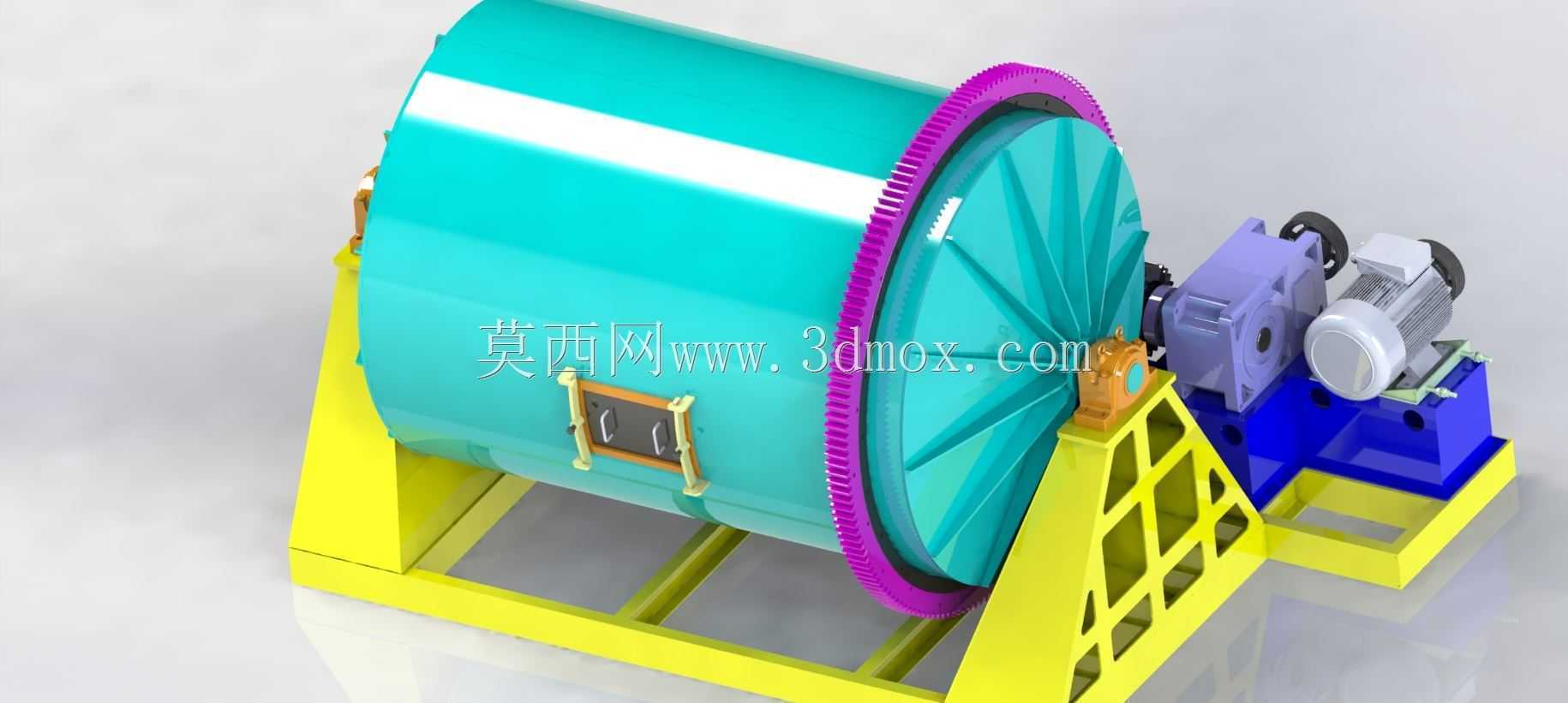

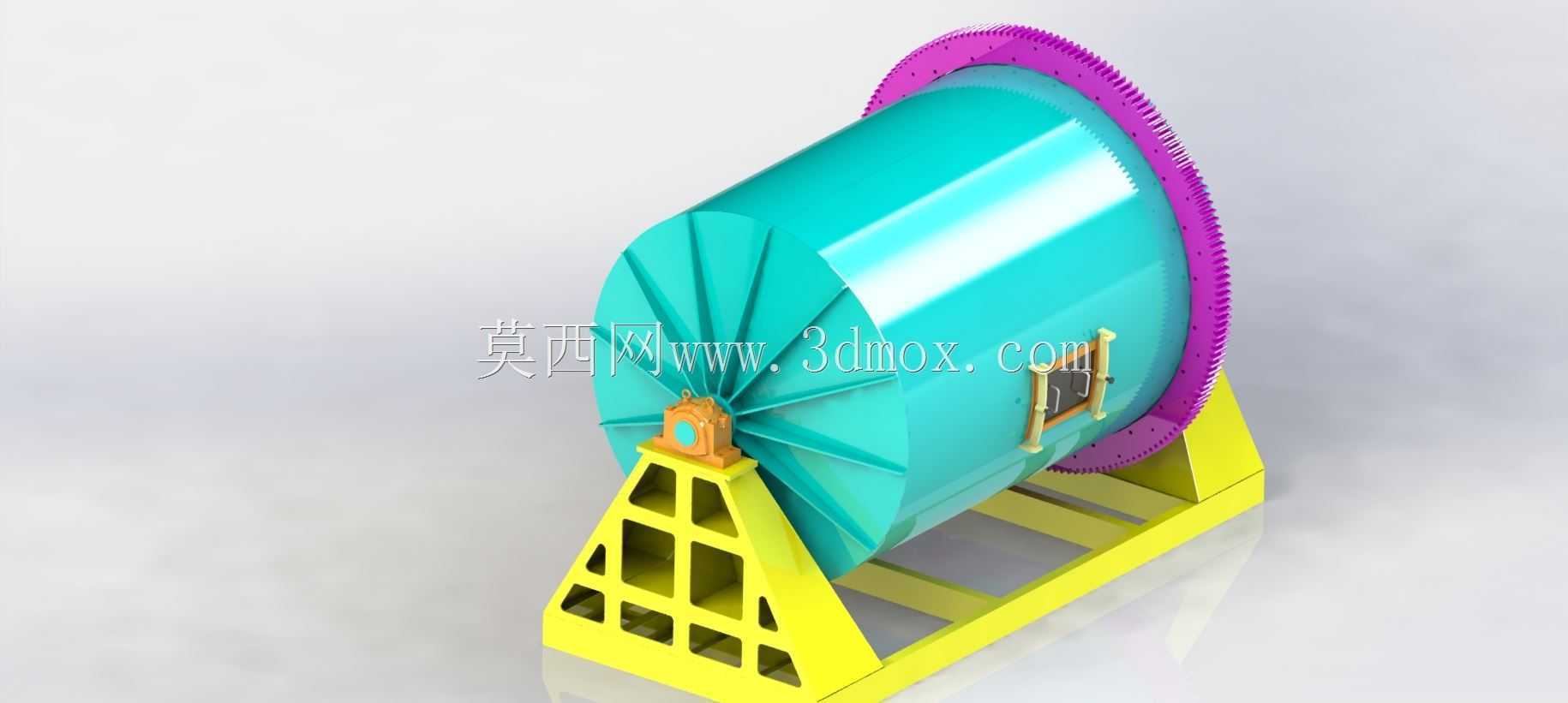

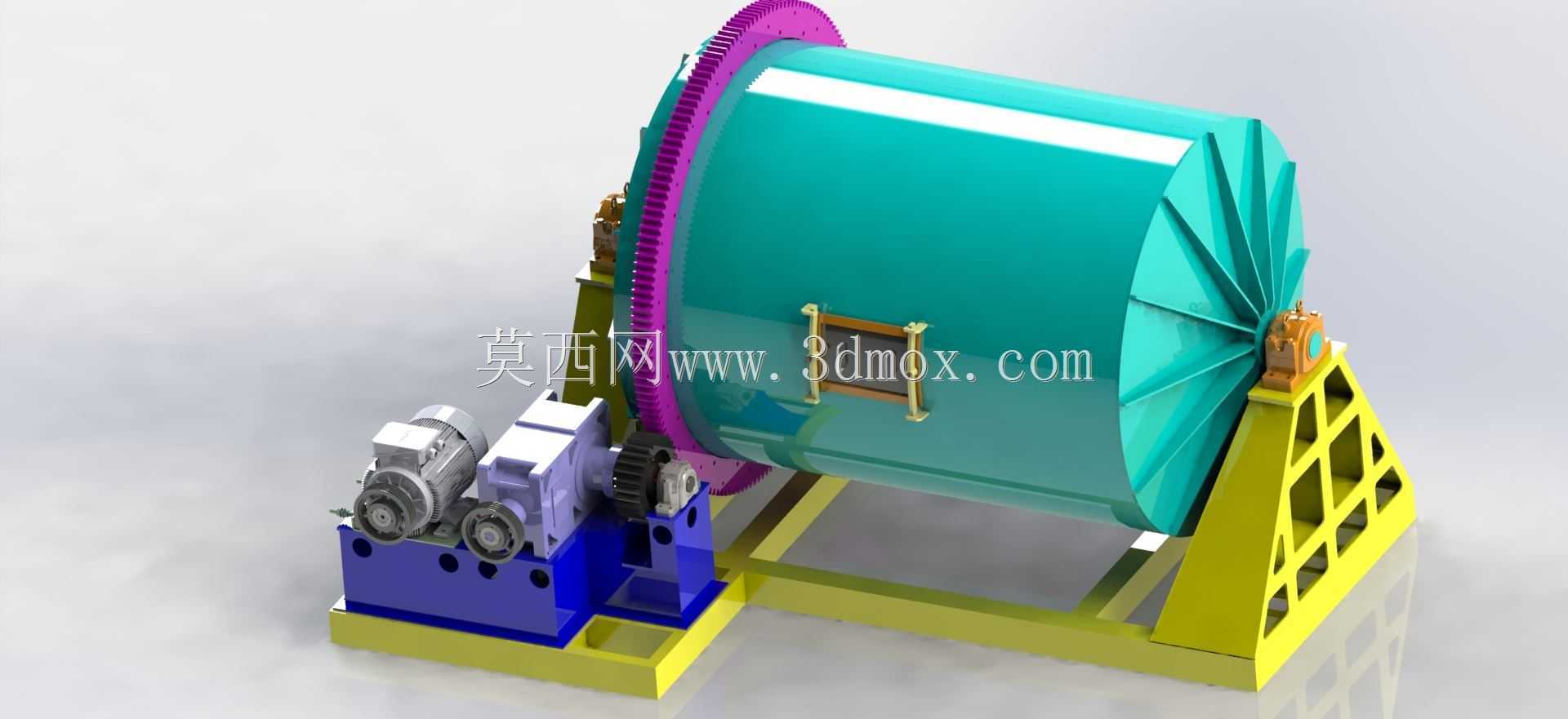

　　在砂石骨料加工、建筑石料预处理、装饰石材初加工的生产环节中，滚石滚筒是承担石料磨圆、棱角破损作业的核心处理设备，其运行稳定性直接影响后续筛分、输送工序的流畅度，也决定了成品石料的粒形达标率。从现场安装的边界条件来看，该设备采用卧式倾斜布置的筒体结构，整体安装基准为底部的一体式焊接机架，机架采用型钢拼焊的箱型支撑结构，进料端与出料端的支撑座同轴度公差需控制在0.2mm/m范围内，避免筒体运转过程中出现径向跳动加剧齿圈磨损的问题。筒体本身采用锥段加直段的组合结构，出料端设置放射状的加强筋板，既可以提升筒体端部的结构刚度，抵抗石料翻滚过程中的持续冲击，也能在出料端形成自然的物料导流斜面，避免磨制完成的石料在筒体内堆积滞留。

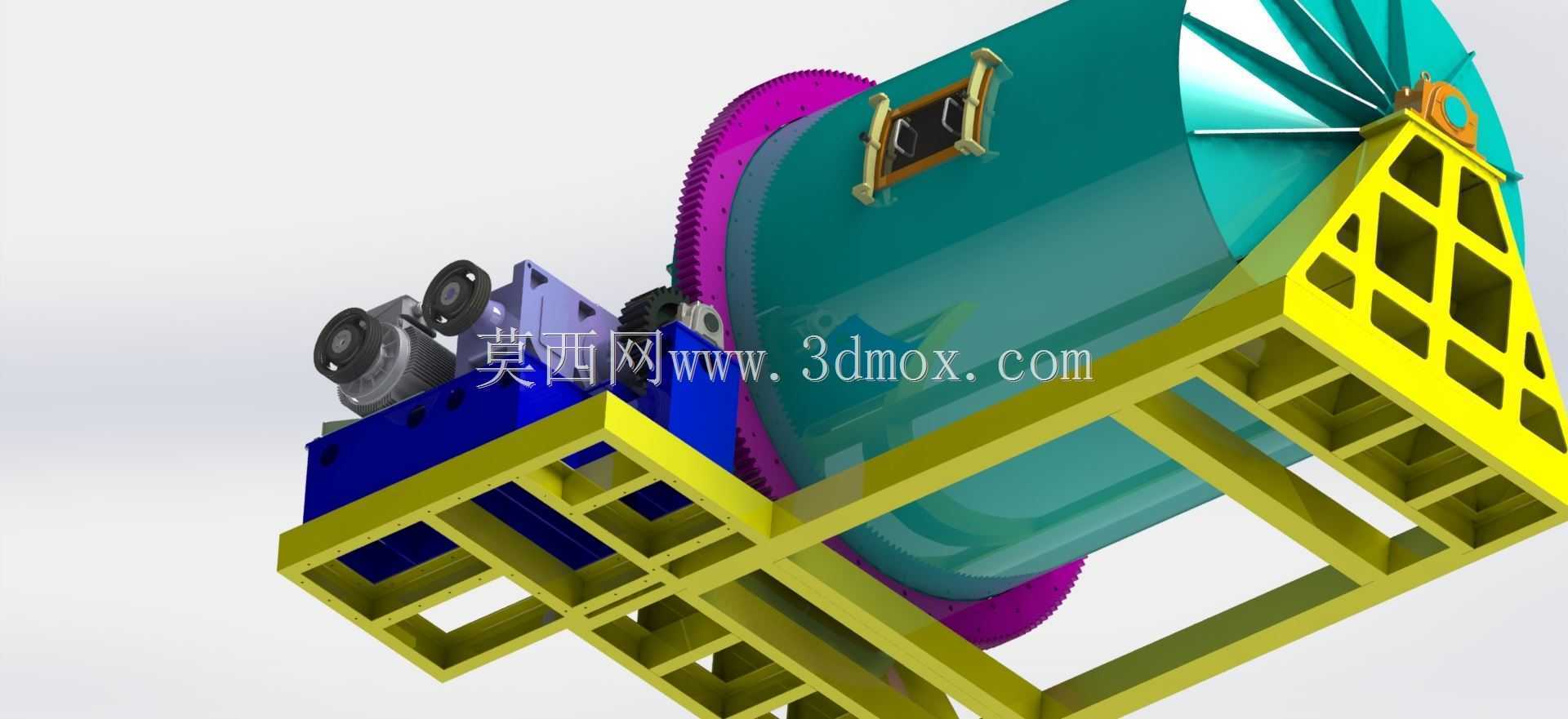

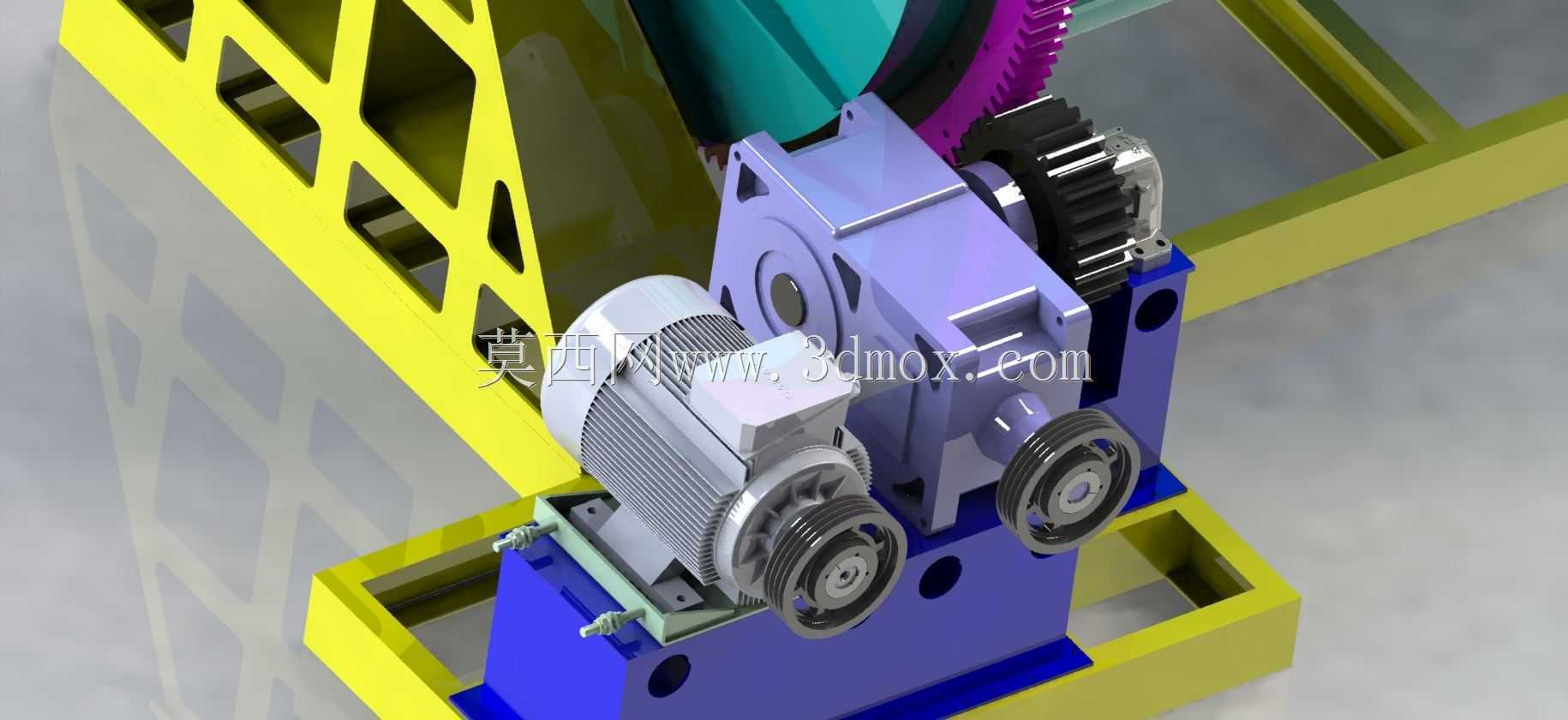

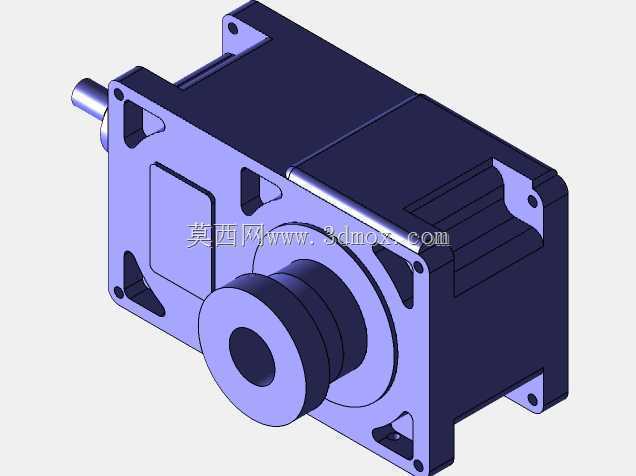

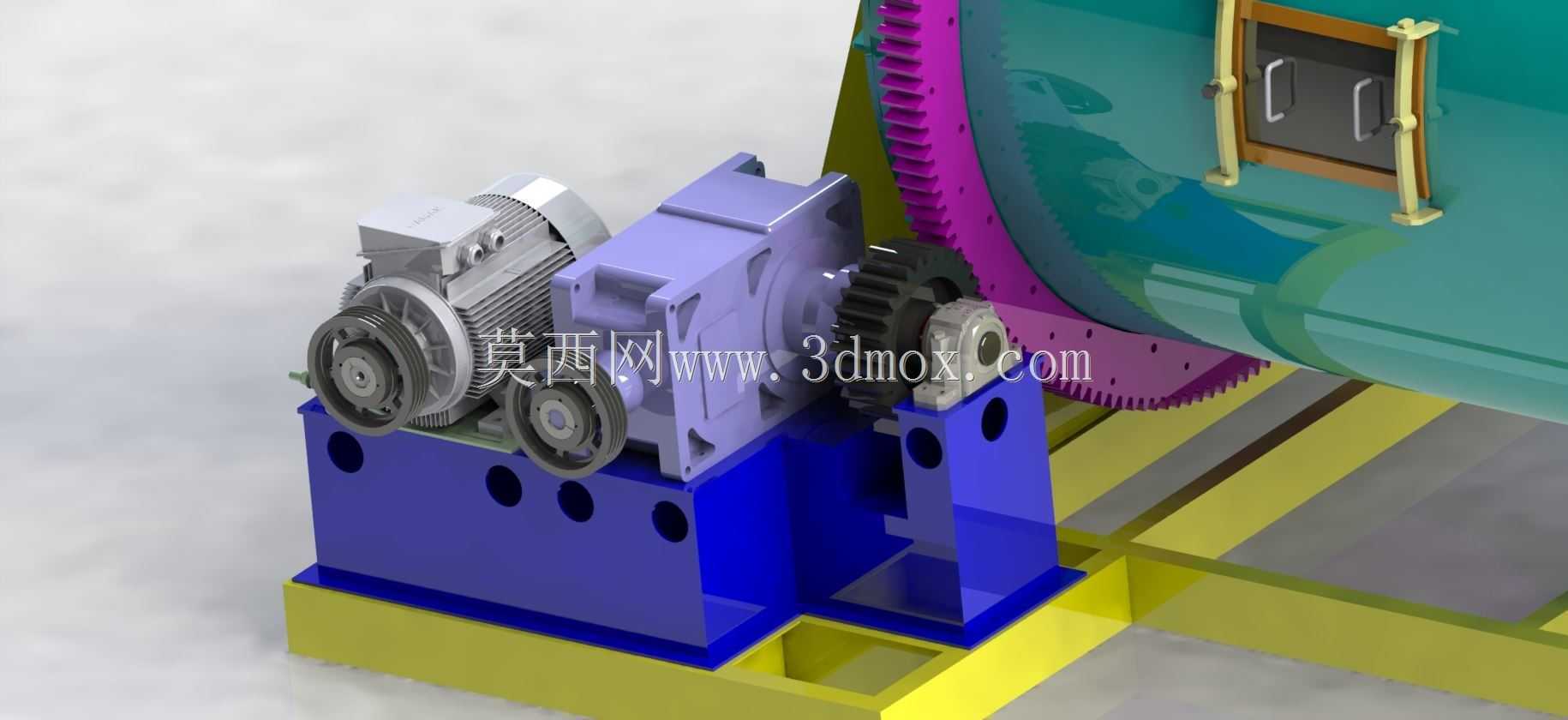

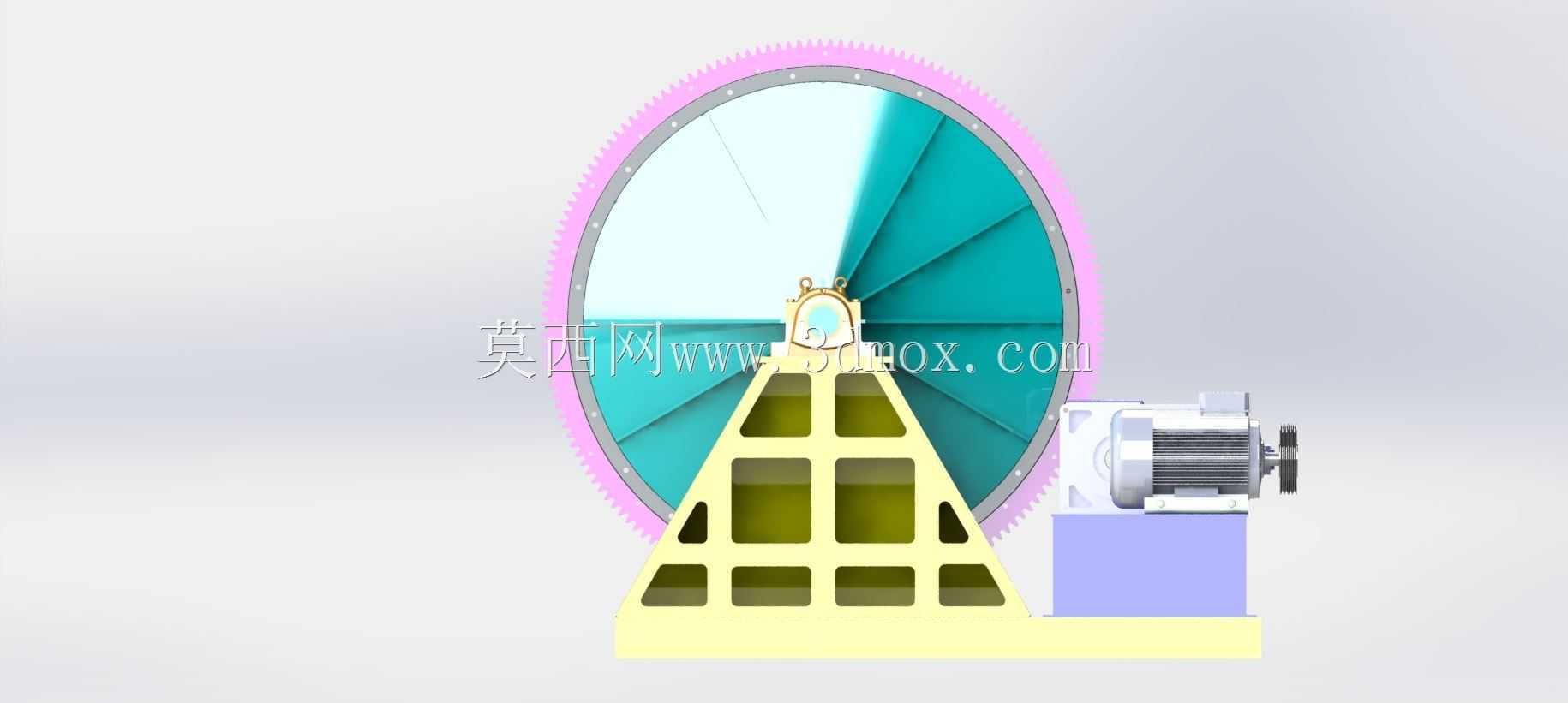

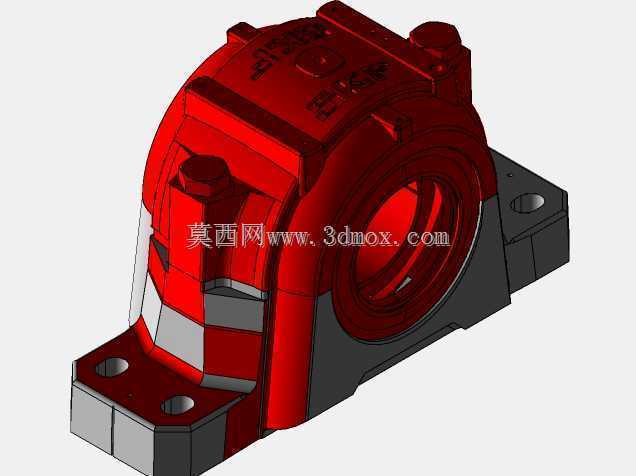

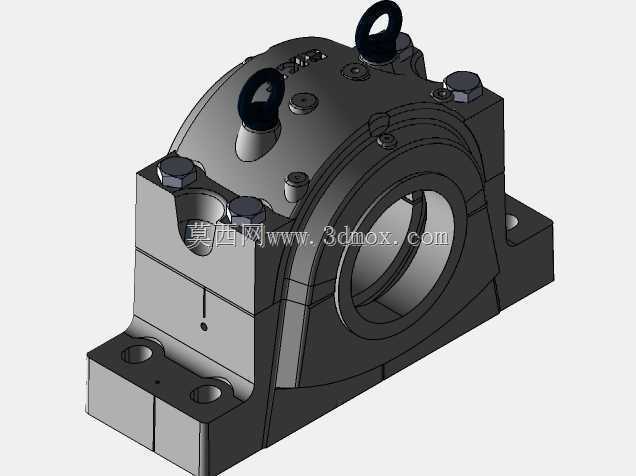

　　传动系统布置在筒体的进料侧，采用大齿圈配合小齿轮的减速传动方案，大齿圈通过螺栓紧固在筒体进料端的法兰盘上，与动力端的减速机输出轴齿轮啮合，动力单元采用电机直连减速机的集成式安装结构，整套动力组件固定在机架侧边的独立安装平台上，平台与主机架之间设置调整垫铁，可在安装调试阶段调整齿轮啮合的侧隙与接触斑点，保证传动过程的平稳性，降低运转噪音。筒体的两端支撑采用托轮组结构，每个支撑点配置两个对称布置的托轮，托轮表面采用耐磨合金材质，与筒体上的滚圈接触，承受筒体及内部石料的全部径向载荷，托轮轴承座采用脂润滑结构，配套密封端盖避免石料粉尘进入轴承内部造成磨损失效。

　　从功能实现逻辑来看，筒体转动过程中，内部装填的待处理石料会被筒壁带动提升至一定高度后自然抛落，石料之间持续产生摩擦、碰撞，一方面可以将石料表面的尖锐棱角撞击磨除，另一方面可以对不规则的石料进行滚磨整形，产出粒形圆润的成品滚石，满足透水路面铺设、景观石造景、骨料级配优化等场景的使用需求。设计过程中针对筒体的壁厚做了针对性强化，筒体内壁可根据处理石料的硬度更换耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，延长筒体主体的使用寿命；筒体侧面设置的检修人孔采用快开式压紧结构，日常停机时可打开人孔进入筒体内部检查衬板磨损情况，清理内部残留的石料杂物。

　　在安装布局层面，设备的进料端高度略高于出料端，倾斜角度控制在3-5度区间，石料从进料端进入筒体后，会随着筒体的转动逐步向出料端移动，在移动过程中完成磨圆、去棱角的作业，最终从出料端的放射状筋板间隙排出，进入后续的输送筛分设备。机架底部预留了地脚螺栓安装孔，可直接固定在混凝土基础上，基础的承载能力需满足设备满载运行时的动载荷要求，避免设备长期运行出现基础沉降导致的筒体偏斜。整套设备的结构设计充分考虑了石料加工现场的高粉尘、强冲击工况，所有外露的传动部件均设置安全防护罩，旋转部位的润滑点采用集中引油的布置方式，运维人员可在设备外部完成日常注油保养，无需靠近运转部件，提升设备运维的安全性。针对不同处理产能的需求，可通过调整筒体的转速、内部装填的石料填充率来控制石料在筒体内的停留时间，进而调整成品石料的磨圆度，适配不同粒径、不同硬度石料的处理需求，比如处理硬度较高的花岗岩碎石时，可适当降低筒体转速，延长石料在筒内的停留时间，保证棱角充分磨除；处理硬度较低的石灰岩骨料时，可适当提高转速，提升设备的处理效率。
