拖挂式滚筒筛分淘金选矿作业装置

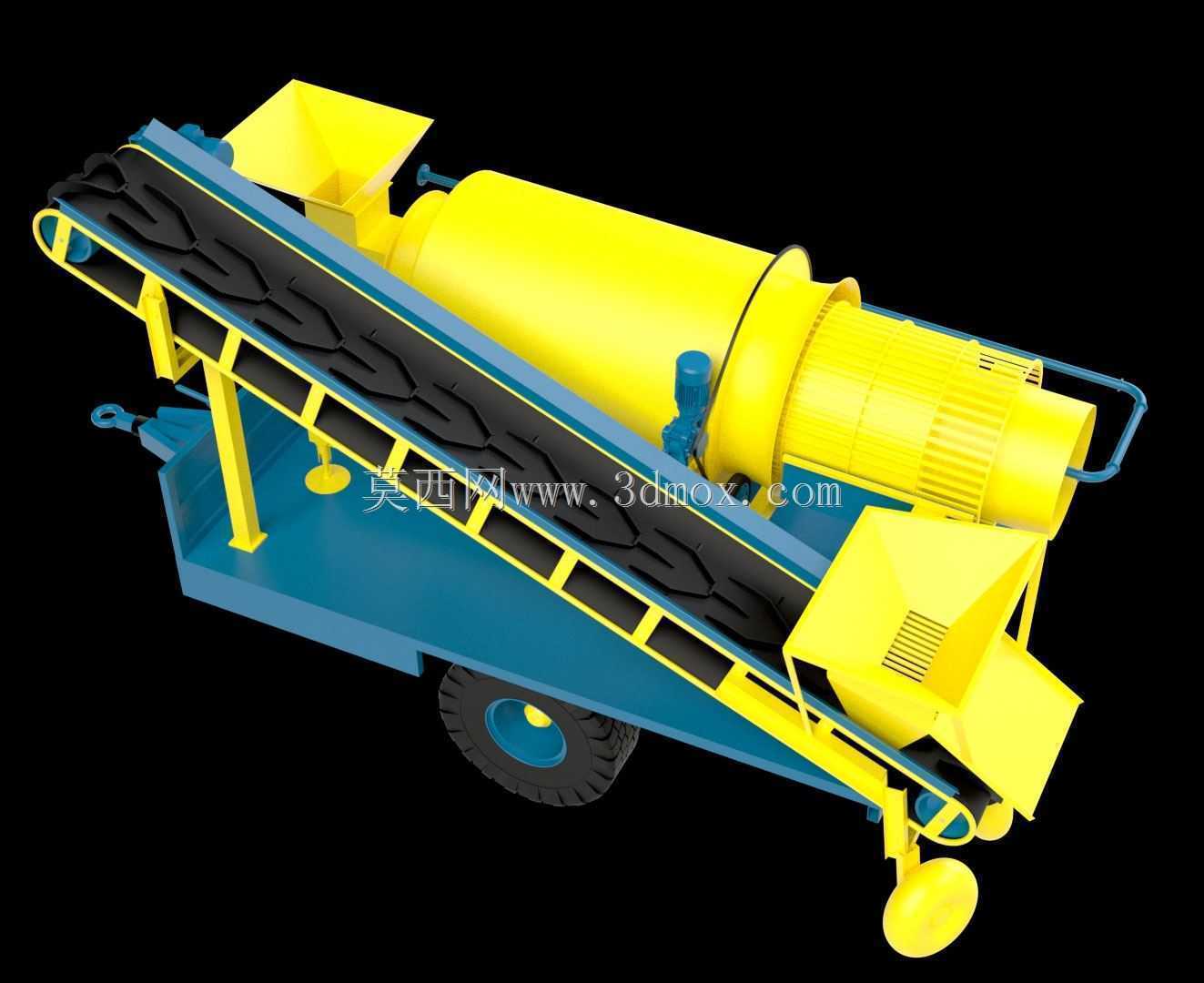

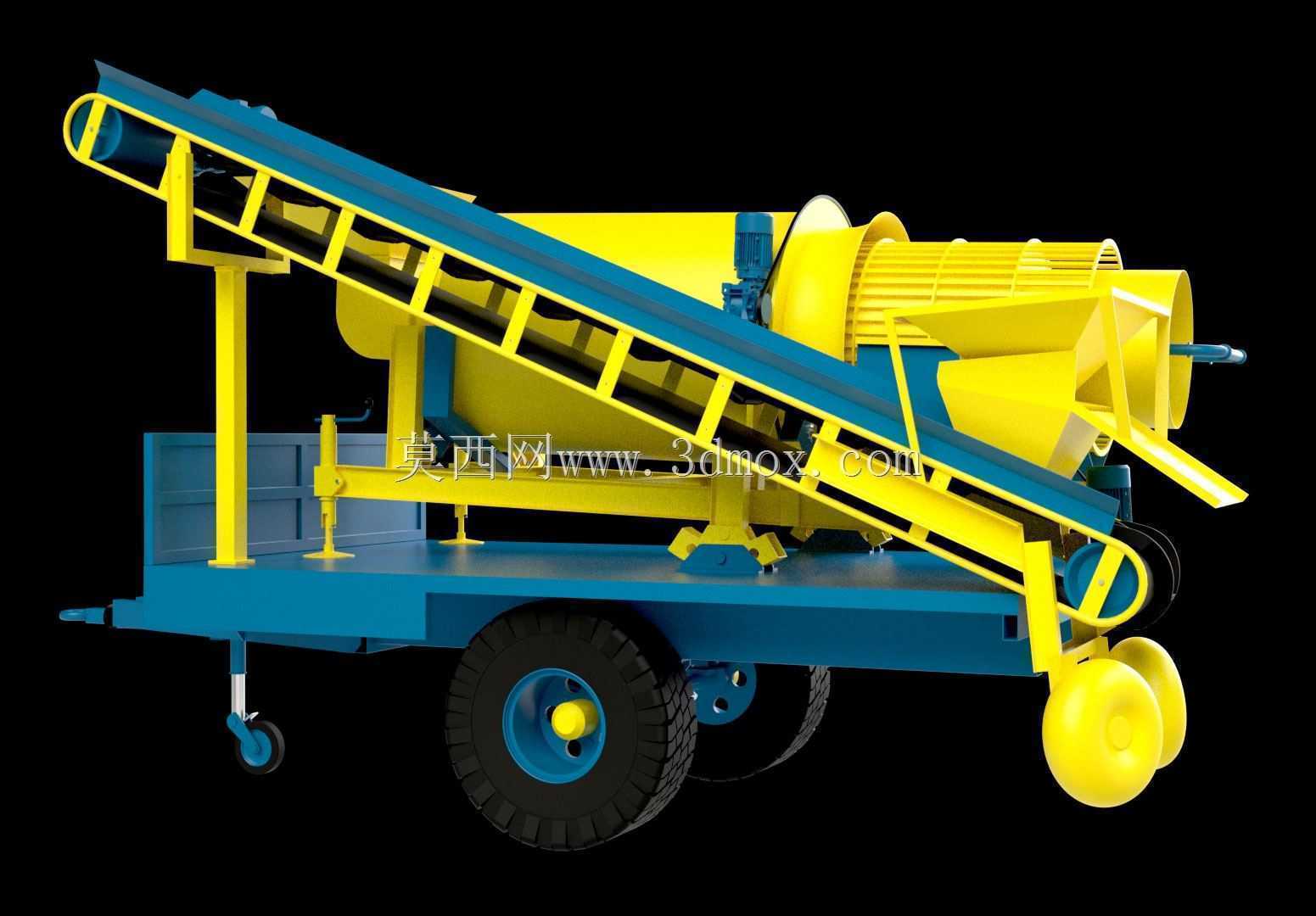

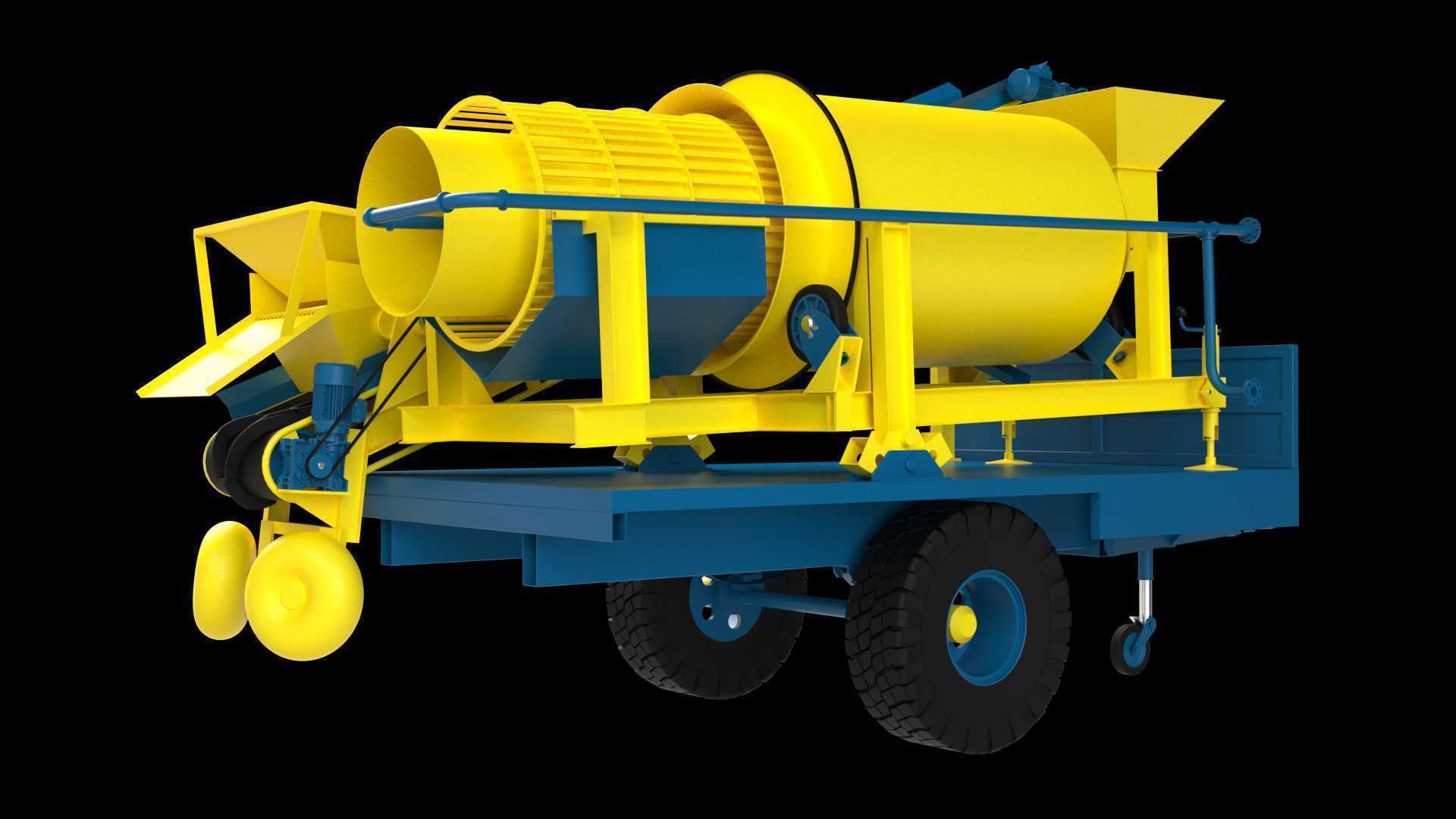

　　这套拖挂式滚筒筛分选矿装置，核心面向西非区域小型手工、半工业砂金开采作业场景设计，适配无固定工业基建、矿点分散需要频繁转场的野外采矿作业需求，整套设备集成在单轴拖挂车底盘上，无需额外做混凝土基础浇筑，转场时仅需通过牵引结构连接农用拖拉机、小型货运车辆即可完成整体转运，单台设备转场就位后仅需1-2名作业人员配合完成支撑腿调平、外接动力源接线即可投入生产，无需复杂的现场组装流程。设备核心处理单元为卧式倾斜布置的冲孔滚筒筛，滚筒内壁焊接有螺旋导料板，作业时原矿通过尾端受料斗进入滚筒内部，滚筒以恒定转速回转过程中，小于筛孔尺寸的矿料与泥浆混合物透过筛孔落入下方接料溜槽，大尺寸废石、砾石则在螺旋导料板的推送下沿滚筒轴向移动，从首端排料口排出，

　　避免大粒径物料堵塞后续分选流程。滚筒筛下方配置的皮带输送结构，负责将透筛后的矿浆均匀输送至分选作业段，配套的溜槽结构内可铺设粘金毯、设置淘金格条，利用砂金与脉石的密度差完成重力分选，回收矿料中的游离金颗粒，整套装置的小时处理矿量可达30吨，匹配小型采矿点的日作业产能需求。从结构设计逻辑来看，整套设备的机架采用型钢焊接成型，所有承重受力点均做了加劲板补强，拖挂底盘的板簧悬架直接匹配农用挂车的通用配件标准，野外作业出现配件损坏时可直接在当地农机配件网点采购替换，无需定制特殊备件；滚筒筛的驱动采用摩擦轮传动结构，相比齿轮传动具备更好的抗冲击性能，即便给料过程中混入少量超径硬石块，也不会出现打齿、传动机构卡死的故障，

　　同时摩擦轮采用耐磨橡胶材质，日常维护仅需检查磨损量、调整张紧度即可，维护门槛极低。设备的外形边界完全满足公路拖运的尺寸要求，整车宽度控制在2.2米以内，整体长度不超过6米，拖运状态下最高点距离地面高度不超过2.5米，无需办理超限运输审批即可在乡村非铺装路面、简易公路通行；作业状态下仅需将底盘两侧的手动支撑腿放下，调整至轮胎离地100-150mm即可保证作业稳定性，无需额外打地锚固定。滚筒筛的筛网采用模块化拼接设计，可根据作业区域的矿料粒径分布更换不同孔径的筛板，处理冲积砂矿时可选用8-15mm孔径筛板，处理残坡积砂矿时可更换为20-30mm孔径筛板，适配不同赋存状态的砂金矿选别需求；设备前端配置的辅助给料结构可直接搭配小型装载机、

　　人工上料作业，受料斗内侧焊接有耐磨衬板，可抵御矿料直接冲刷造成的母材磨损，延长机架主体的使用寿命。整套设备的供水接口预留了标准快接接头，现场作业时可直接连接小型潜水泵从就近水源取水，在滚筒筛内部完成矿料的洗矿、碎散作业，将粘结在砾石表面的含金泥团打散，避免金颗粒包裹在废石中被排出造成金属流失；滚筒筛的两端设置有橡胶密封挡圈，避免作业过程中矿浆从筒体两端飞溅，改善野外作业的现场环境。考虑到野外作业的动力适配性，整套设备的动力输入可匹配电动机或者柴油机两种方案，电网覆盖区域可直接接入15kw三相电机驱动，无电网区域可搭配20马力单缸柴油机作为动力源，无需对设备传动结构做改动即可完成动力源切换，适配不同作业区域的动力供给条件。
