华硕Live G500TG智能手机外观结构建模

　　在消费电子结构设计领域，手持通讯终端的外观建模是产品落地前的核心验证环节，本次呈现的华硕Live G500TG-Azul三维结构，完整还原了该款入门级智能手机的整机外形、部件衔接与装配边界，可直接用于产品外观评审、配件适配开发、结构干涉校验等多个工程场景。从实际应用场景来看，这类手机三维模型常被用于手机保护套开模前的尺寸匹配验证，不少配件厂商在拿到真机前，会依托精准的三维数模完成保护壳、钢化膜、车载支架等周边产品的前期结构设计，缩短开模周期；同时在产品展示环节，渲染后的模型可替代真机完成电商详情页制作、线下展陈演示素材输出，避免真机样机在拍摄过程中出现外观磨损、版本迭代导致的素材过时问题。从产品功能特性对应的结构设计来看，

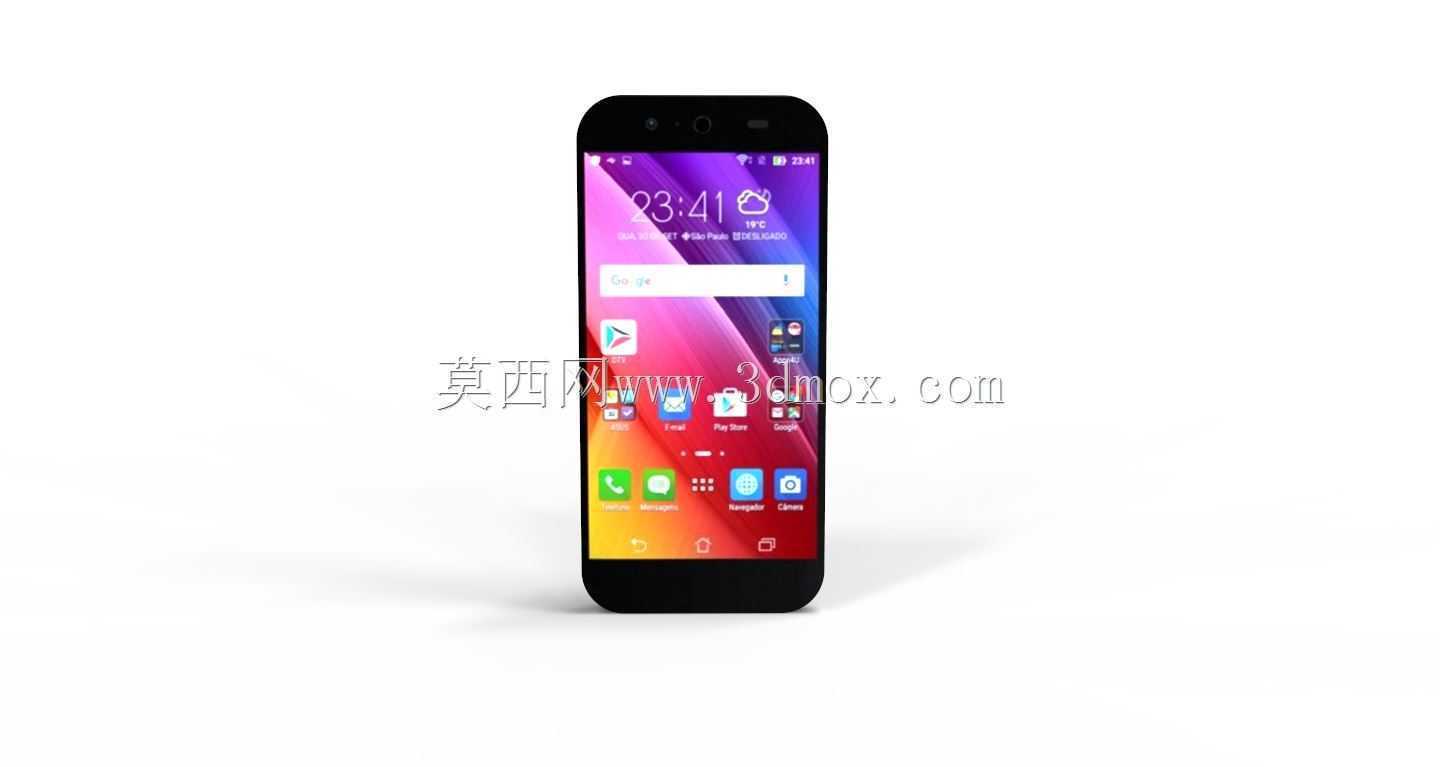

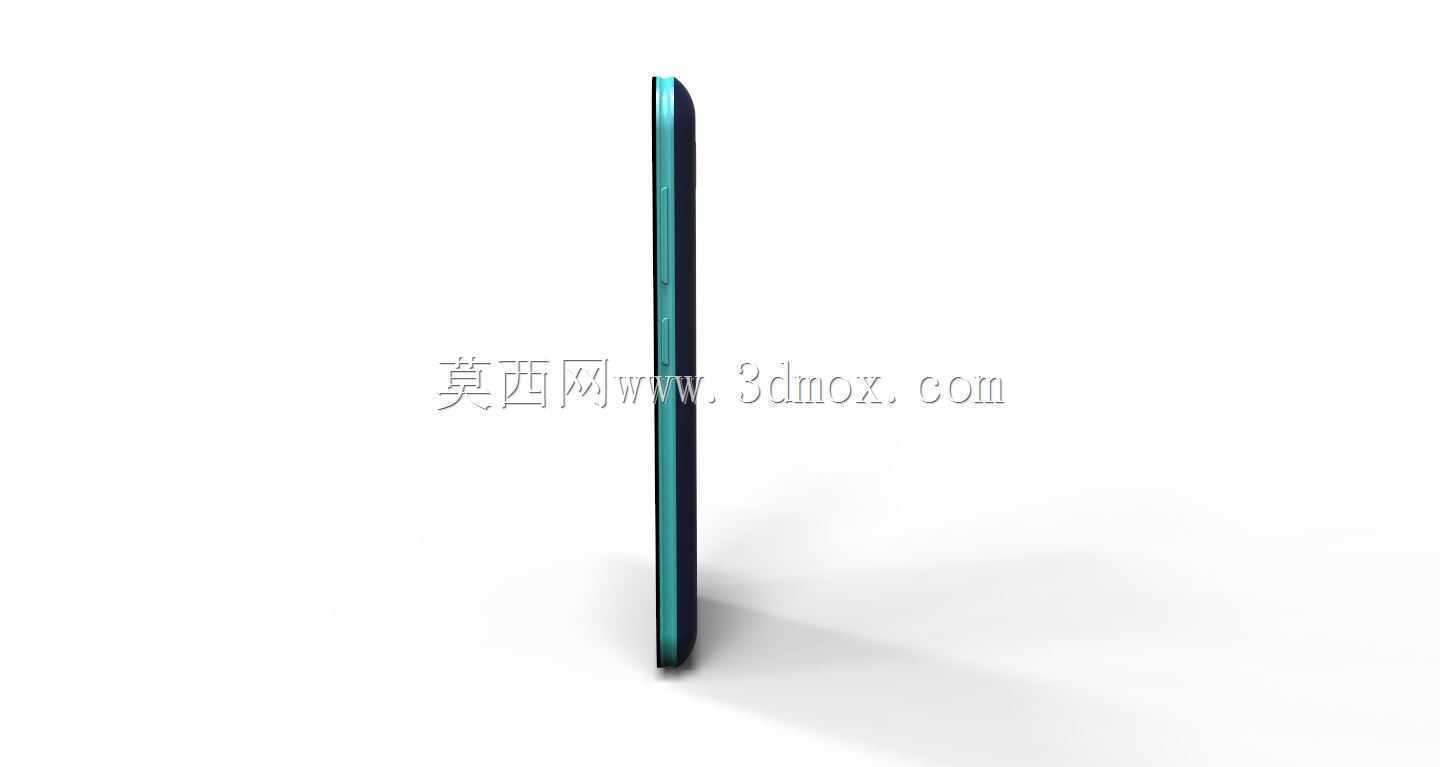

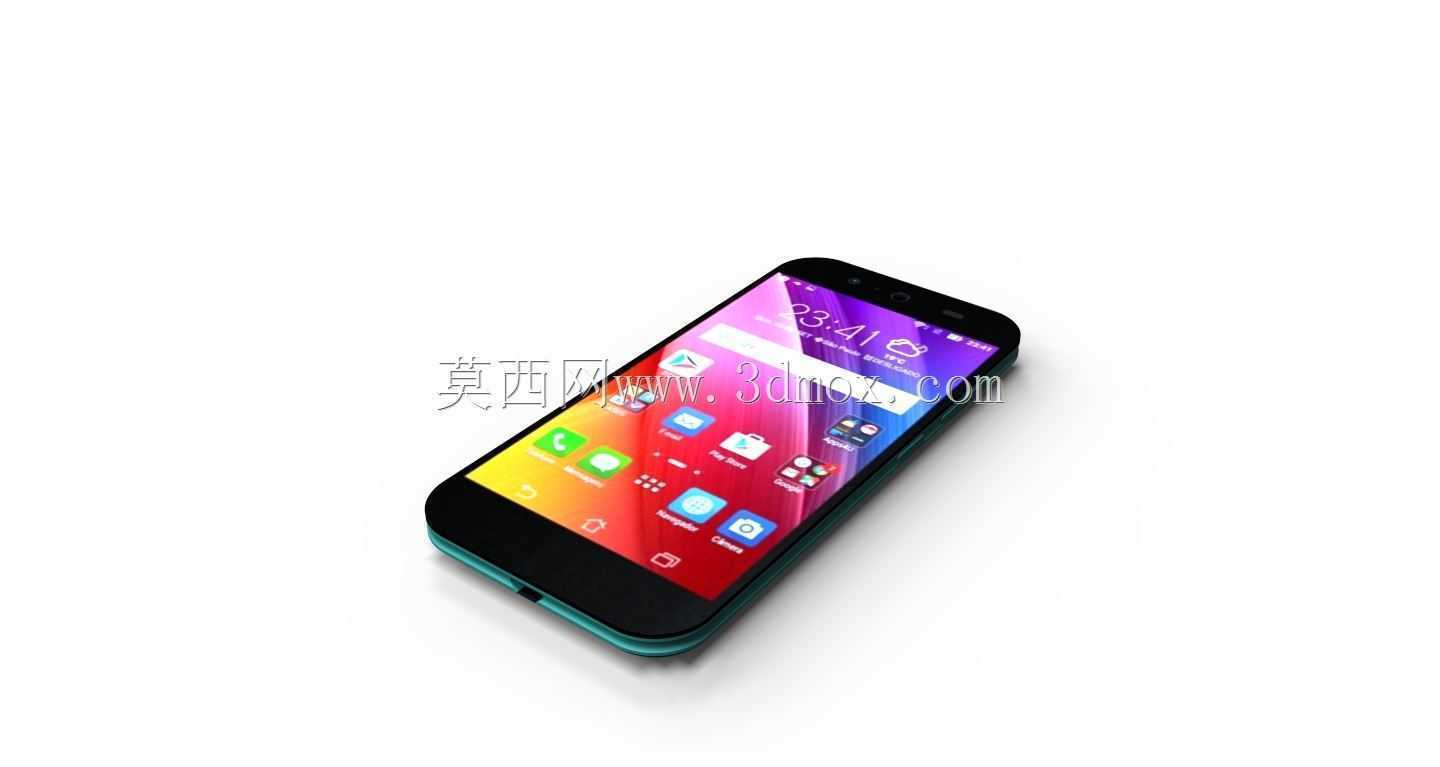

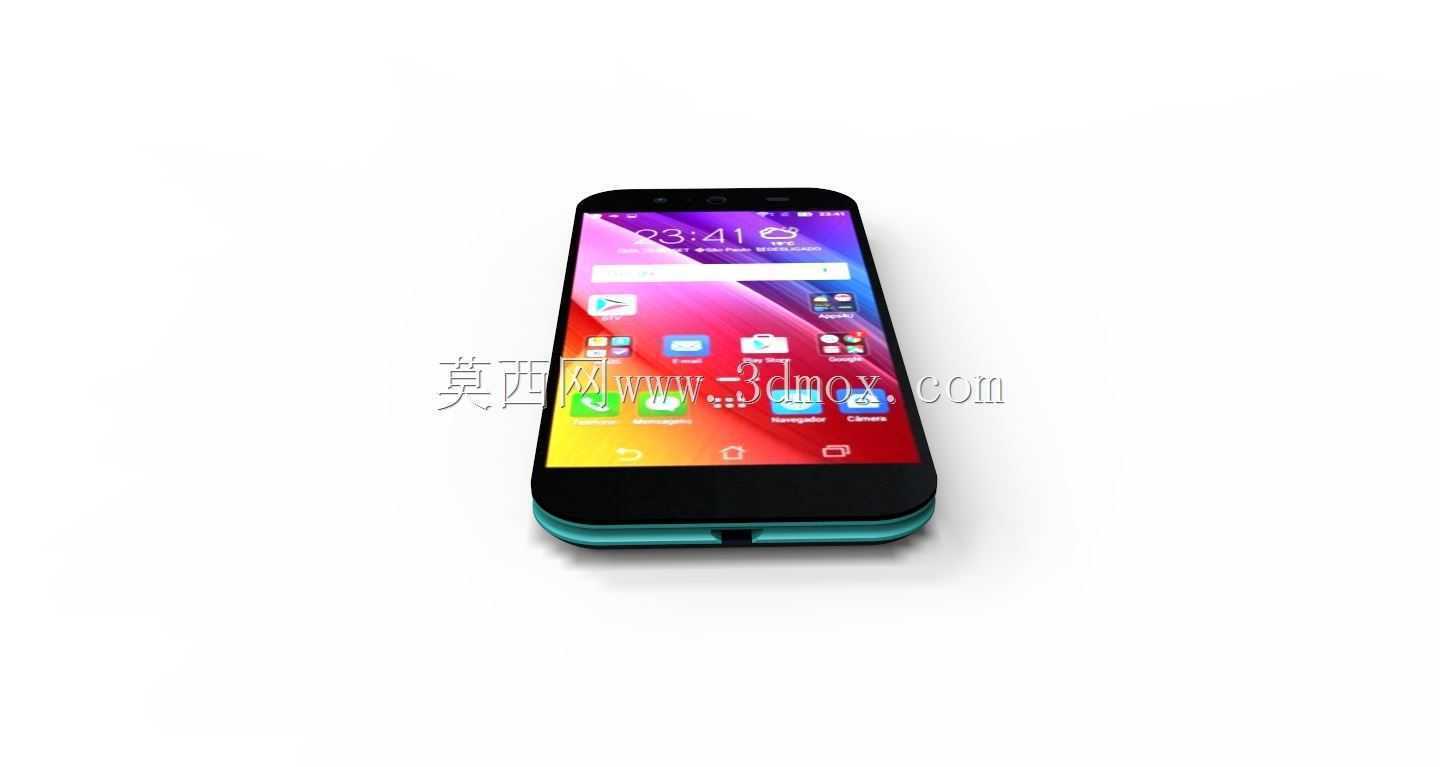

　　该机型定位入门级通讯终端，整机采用直板触控形态，正面覆盖整块触控玻璃面板，顶部预留听筒、前置摄像头的开孔位，开孔位置的边缘做了0.15mm的倒角过渡，避免玻璃面板在装配时出现应力集中导致的崩边问题；中框采用PC材质包裹的一体式结构，侧边预留音量键、电源键的装配槽位，按键与中框的配合间隙控制在0.1mm，既保证按键按压的行程手感，又能避免日常使用中灰尘、汗液从缝隙进入机身内部；底部预留Micro-USB充电接口与扬声器出声孔，出声孔采用阵列式排布，每个开孔的直径控制在0.8mm，既保证出声通透度，又能阻挡大颗粒杂物进入机身。设计思路上，该模型严格遵循消费电子手持设备的人机工程要求，整机厚度控制在8.9mm，侧边中框做了弧度收窄处理，

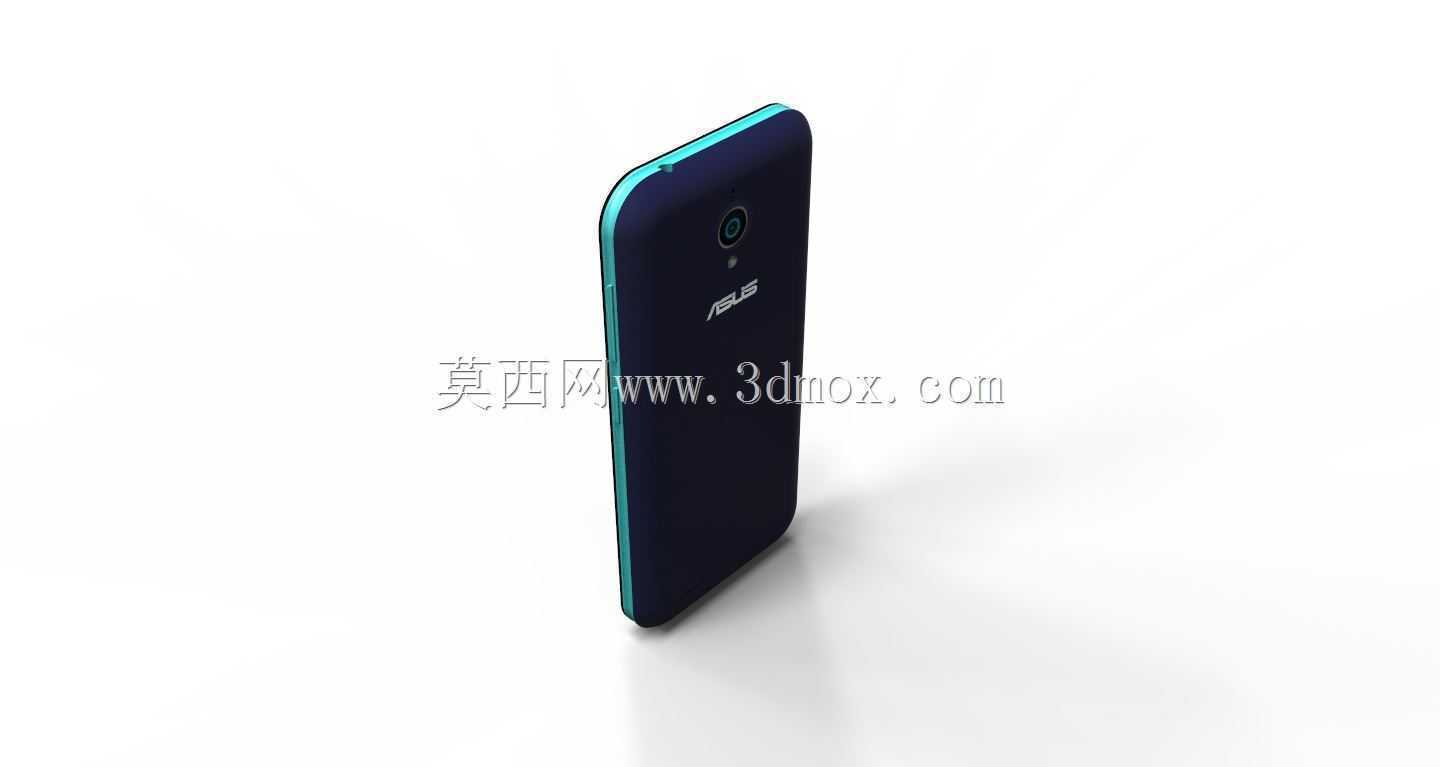

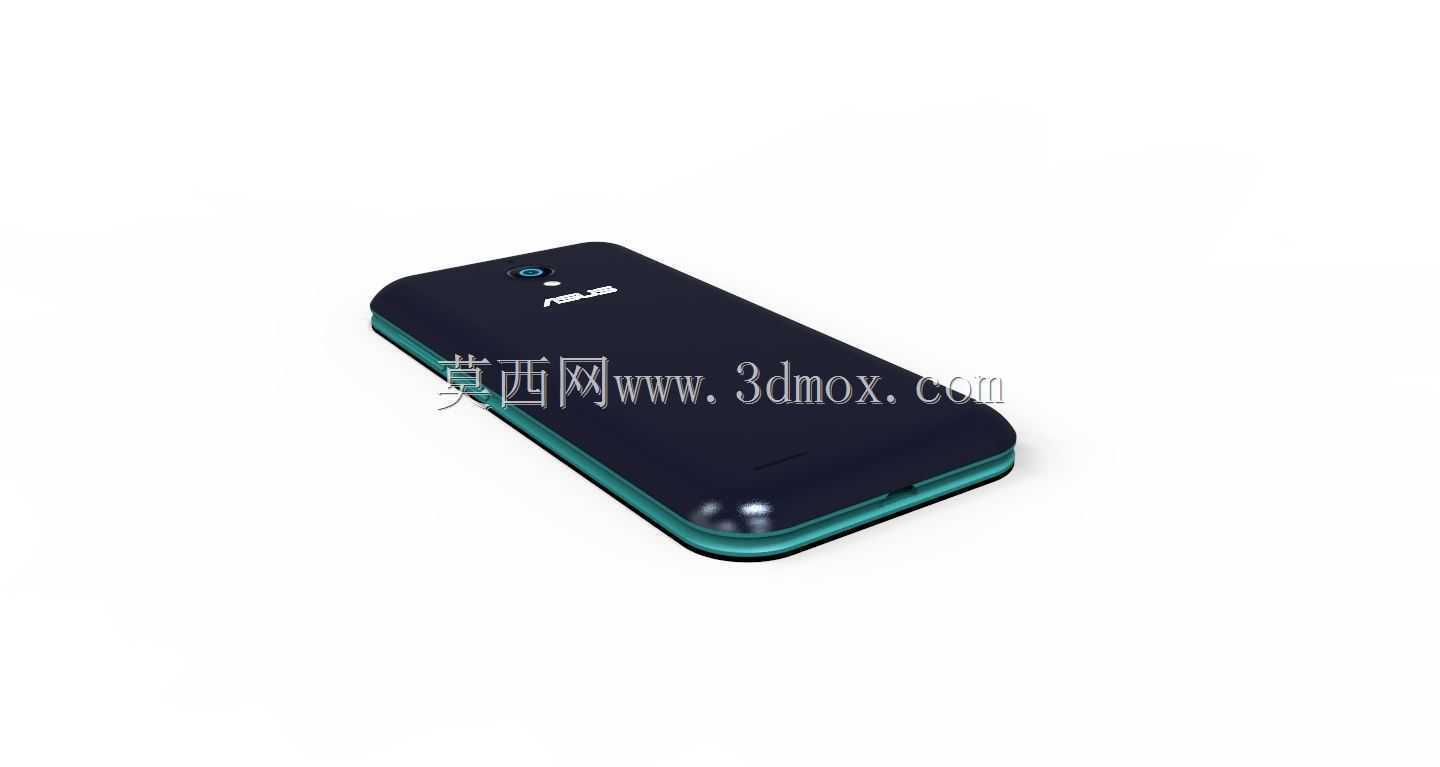

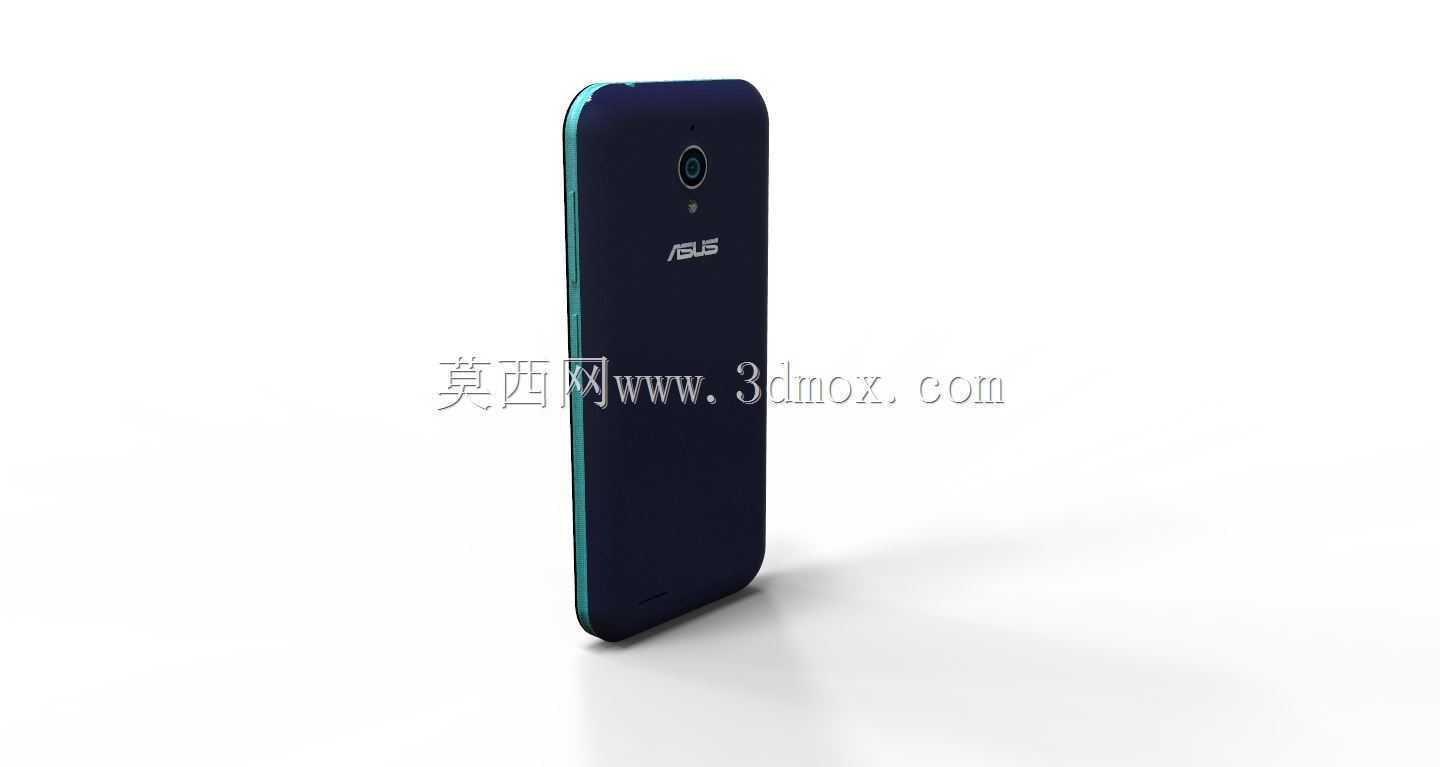

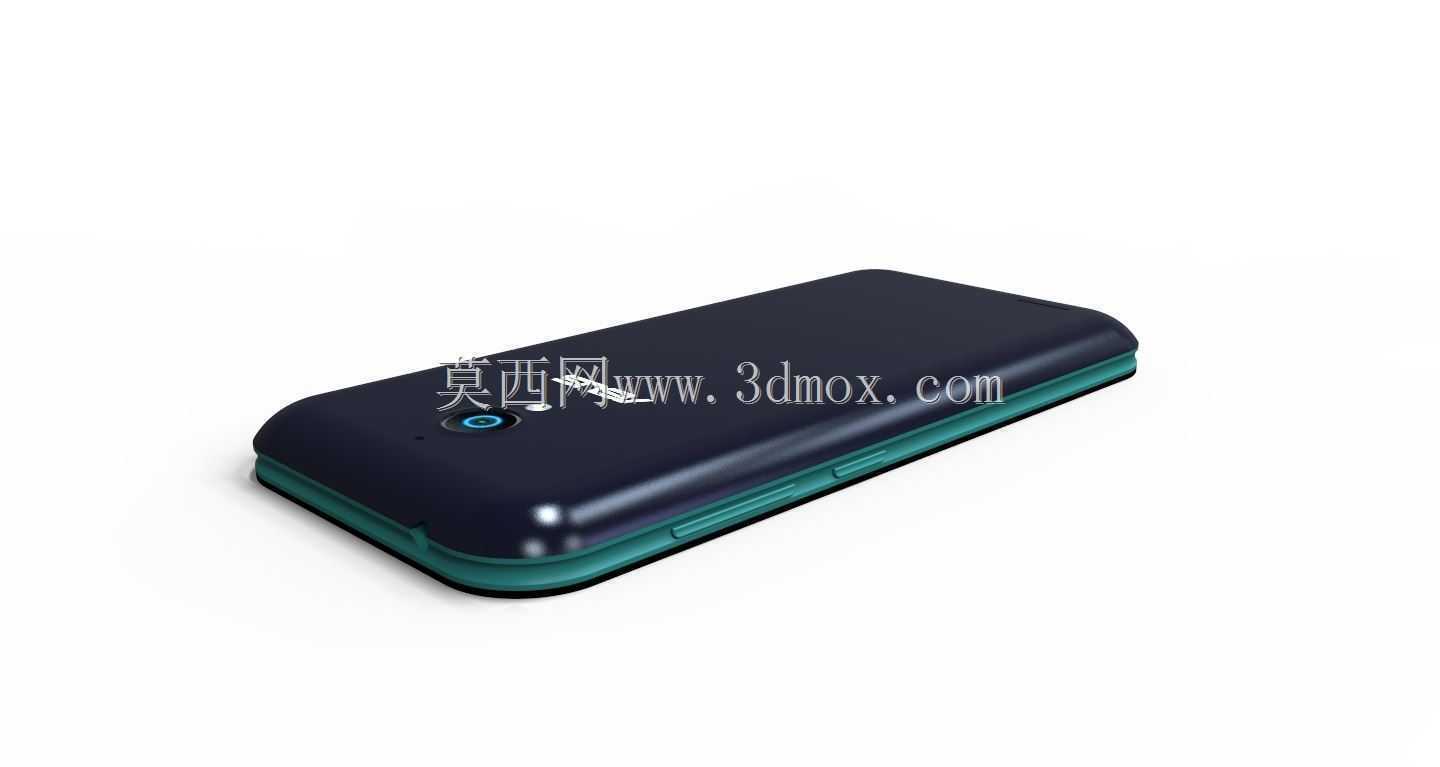

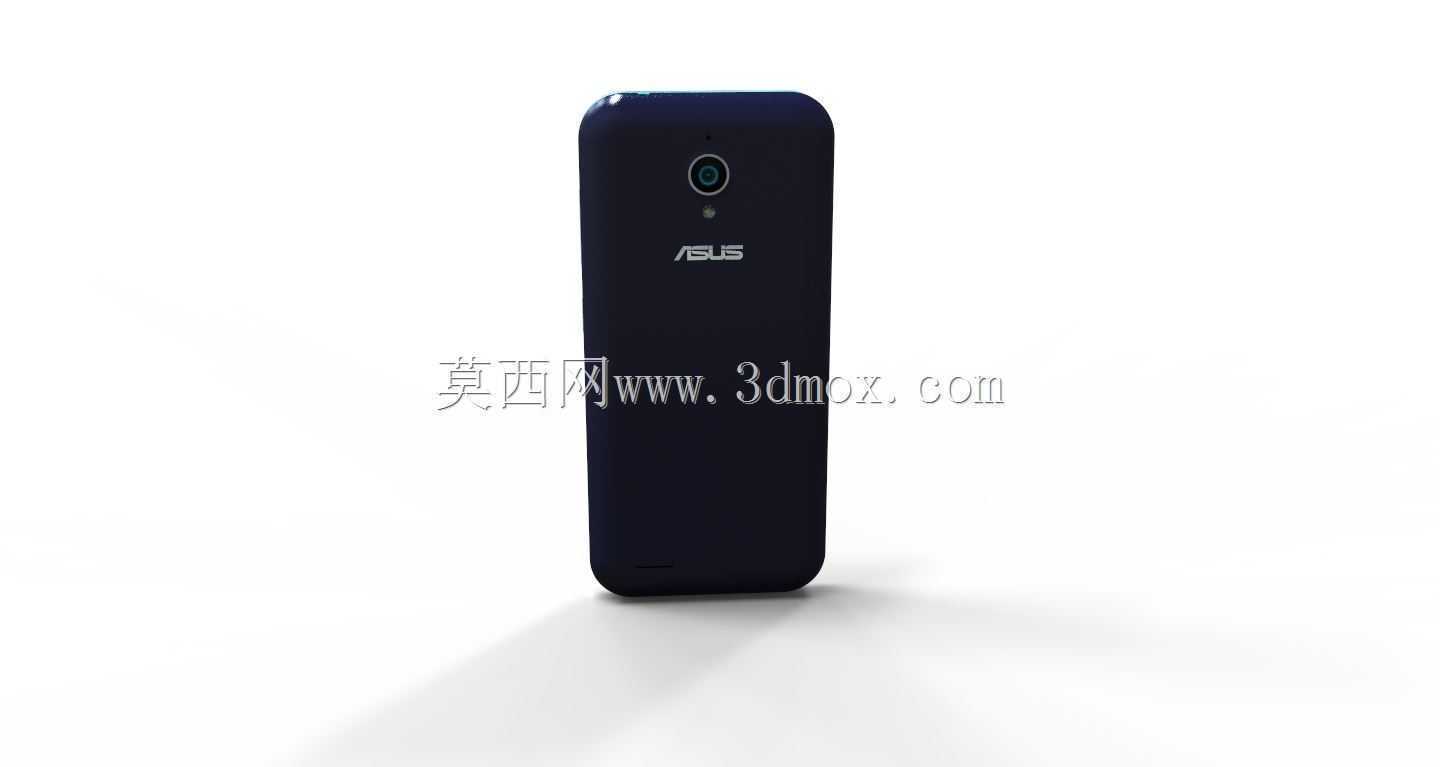

　　单手握持时掌心与中框的贴合面积更大，长时间握持不会出现明显的硌手感；背部采用可拆卸式后盖设计，后盖与中框的卡扣位均匀分布在机身四周，每个卡扣的扣合量设置为0.3mm，既保证后盖装配后的牢固度，又能让用户在更换电池、SIM卡时可以轻松拆卸后盖，不会出现卡扣断裂的问题。外形尺寸与安装边界方面，该机型整机长度为143.7mm，宽度为72.4mm，整机对角尺寸控制在160mm以内，适配市面上绝大多数常规尺寸的手机裤兜、随身收纳包的空间要求；屏幕区域的显示边界距离正面玻璃边缘的黑边宽度为2.2mm，在控制整机成本的前提下，保证了屏幕装配的公差余量，避免屏幕装配偏移导致的显示区域漏光问题；后置摄像头模组位于背部左上角位置，镜头突出后盖表面0.

　　6mm，摄像头周边做了一圈0.2mm高的凸台保护，当手机平放在桌面时，凸台会先接触桌面，避免镜头表面被桌面硬物刮花。在结构细节处理上，该模型还原了机身顶部的3.5mm耳机接口位，接口内部预留了密封胶圈的安装槽，可提升日常使用中的防泼溅能力；中框的四个边角做了R3.2mm的圆角过渡，当手机意外跌落时，圆角结构可以分散冲击力，降低中框开裂、屏幕碎裂的风险；后盖表面采用细晒纹处理，对应的模型表面做了微观纹理还原，渲染后可以真实呈现后盖的磨砂质感，避免出现塑料材质的廉价反光问题。对于结构设计从业者而言，这类成熟量产机型的三维数模，是学习消费电子装配公差控制、人机形态设计的优质参考，可通过拆解模型的部件配合关系，理解入门级智能手机在成本控制与结构可靠性之间的平衡思路，比如如何在有限的成本预算内，通过卡扣位置优化、圆角过渡设计提升整机的抗跌落性能，如何通过按键间隙的精准控制提升用户的按压手感。在配件开发场景中，依托该模型完成的保护套设计，可以精准匹配机身的按键、开孔位置，避免出现保护套按键对位不准、开孔偏移的问题，减少开模后的修模次数；在教学场景中，该模型可作为消费电子结构设计的教学案例，帮助初学者理解手持通讯终端的结构拆分逻辑、装配顺序要求，掌握从外观曲面到实体结构的建模思路。
