转弯式输送线系统结构设计方案

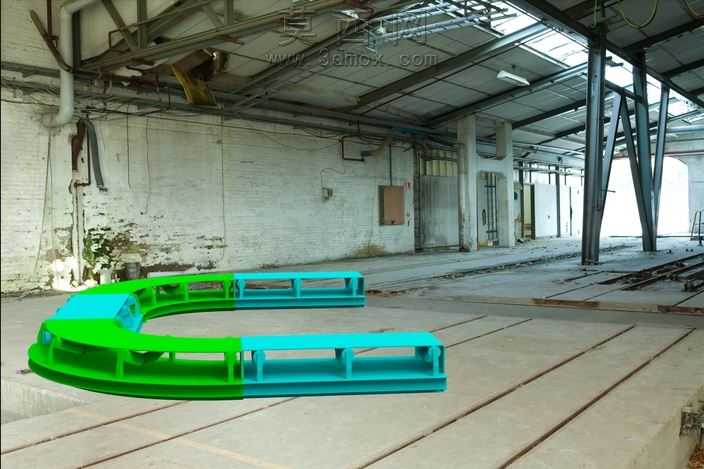

本套转弯输送系统采用三维参数化建模方式完成整体设计，建模过程中先对输送线的整体走向进行路径规划，确定90度转弯段与直线段的衔接位置，保证线体整体转弯半径符合车间现场的布局要求，避免出现输送路径干涉的问题。建模阶段优先搭建线体的主体框架结构，采用型钢拼接的框架作为承载基础，对框架的横梁、纵梁连接位置做了加强筋设计，保证长距离输送过程中框架不会出现形变下沉的问题。转弯段的导轨结构做了特殊的弧度适配，导轨的曲率经过反复校验，保证输送载体在转弯过程中运行顺畅，不会出现卡滞、脱轨的情况，同时导轨的安装面预留了调节余量，方便后期安装调试时调整轨道间隙。线体的主体材质选用工业常用的碳钢材质做主体框架，表面做喷涂防锈处理，输送面的承载部分采用轻量化的型材设计，兼顾结构强度与整体重量控制，渲染阶段对不同部件做了材质区分，框架部分采用哑光工业漆质感，导轨部分做了金属耐磨面的质感表现，转弯段的护边部分采用醒目的双色区分，既可以直观展示线体的分段结构，也能在实际应用中起到安全警示的作用。设计过程中充分考虑了输送系统的模块化属性，直线段与转弯段采用统一的连接接口，可根据不同的车间布局需求自由拼接组合，拓展不同长度、不同走向的输送线路，同时对驱动单元的安装位置做了预留设计，可适配不同功率的驱动组件，满足不同载荷、不同输送速度的使用需求。整体结构设计充分兼顾了实用性与安装便捷性，所有的连接孔位都做了标准化设计，可直接对接常规的工业标准件，降低生产加工与现场安装的难度，线体的底部预留了可调脚杯的安装位置，可适应不同平整度的地面安装需求，保证线体整体处于水平工作状态，提升输送运行的稳定性。
