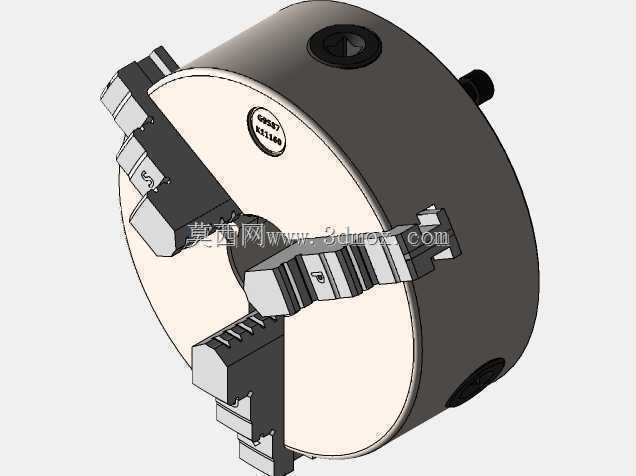

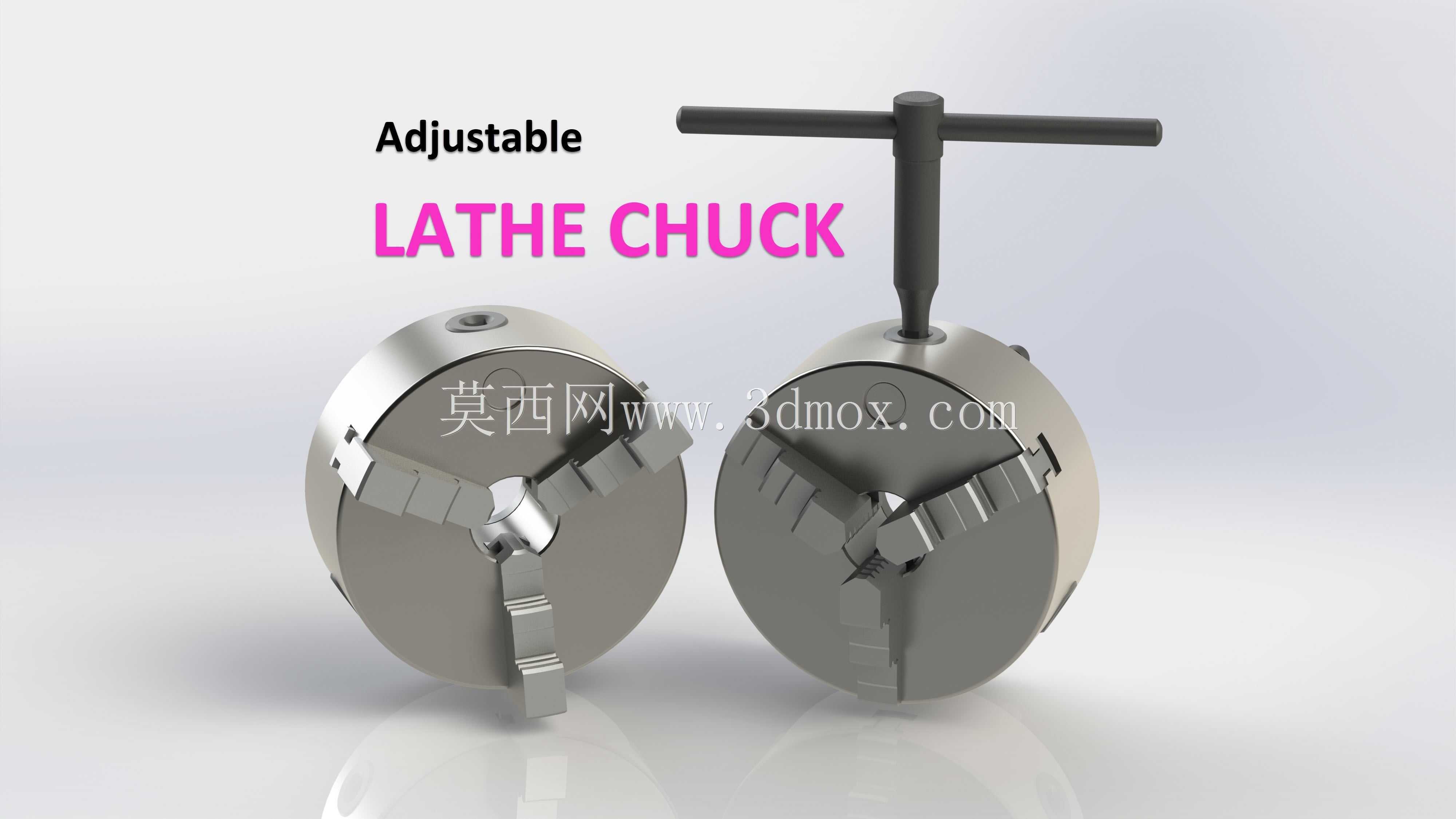

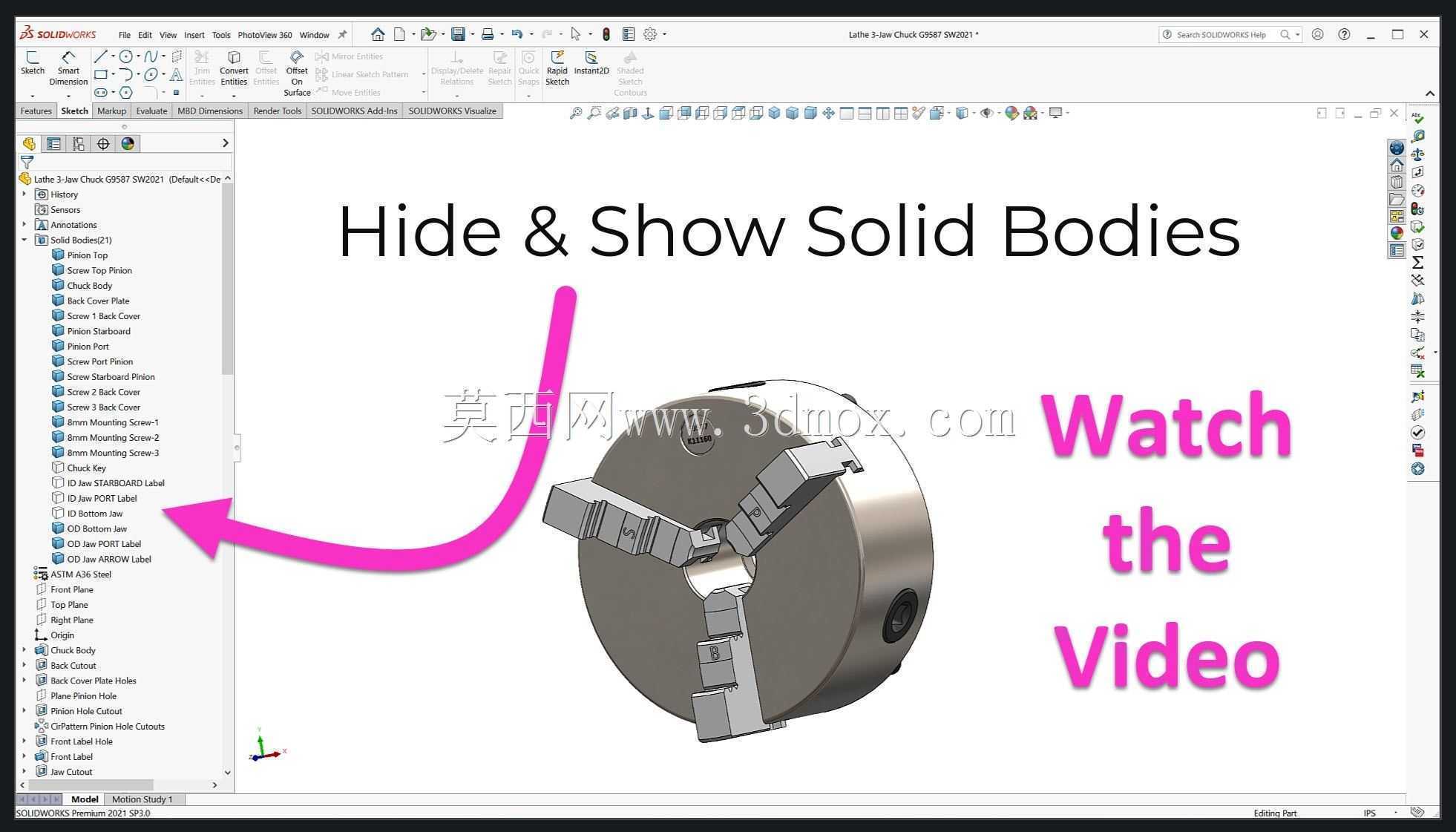

可调式三爪车床卡盘结构设计

　　在普通车床与数控车床的回转类零件加工场景中，卡盘作为核心装夹执行部件，直接决定工件装夹的同轴度、夹持稳定性与加工精度表现，这款可调式三爪卡盘的结构设计，正是针对中小规格回转件加工的通用装夹需求完成的参数化建模。从实际加工场景来看，该卡盘可覆盖轴类、盘类、套类等多种常见回转工件的装夹需求，不管是小直径棒料的外圆夹持，还是大尺寸盘件的内孔撑紧，都能通过卡爪的行程调整实现适配，适配常规卧式车床的主轴端部安装接口，安装时可通过主轴端的连接法兰完成定位锁紧，安装端面的止口尺寸与连接螺栓孔位均遵循通用机床附件的配套标准，无需额外改造主轴结构即可完成换装。

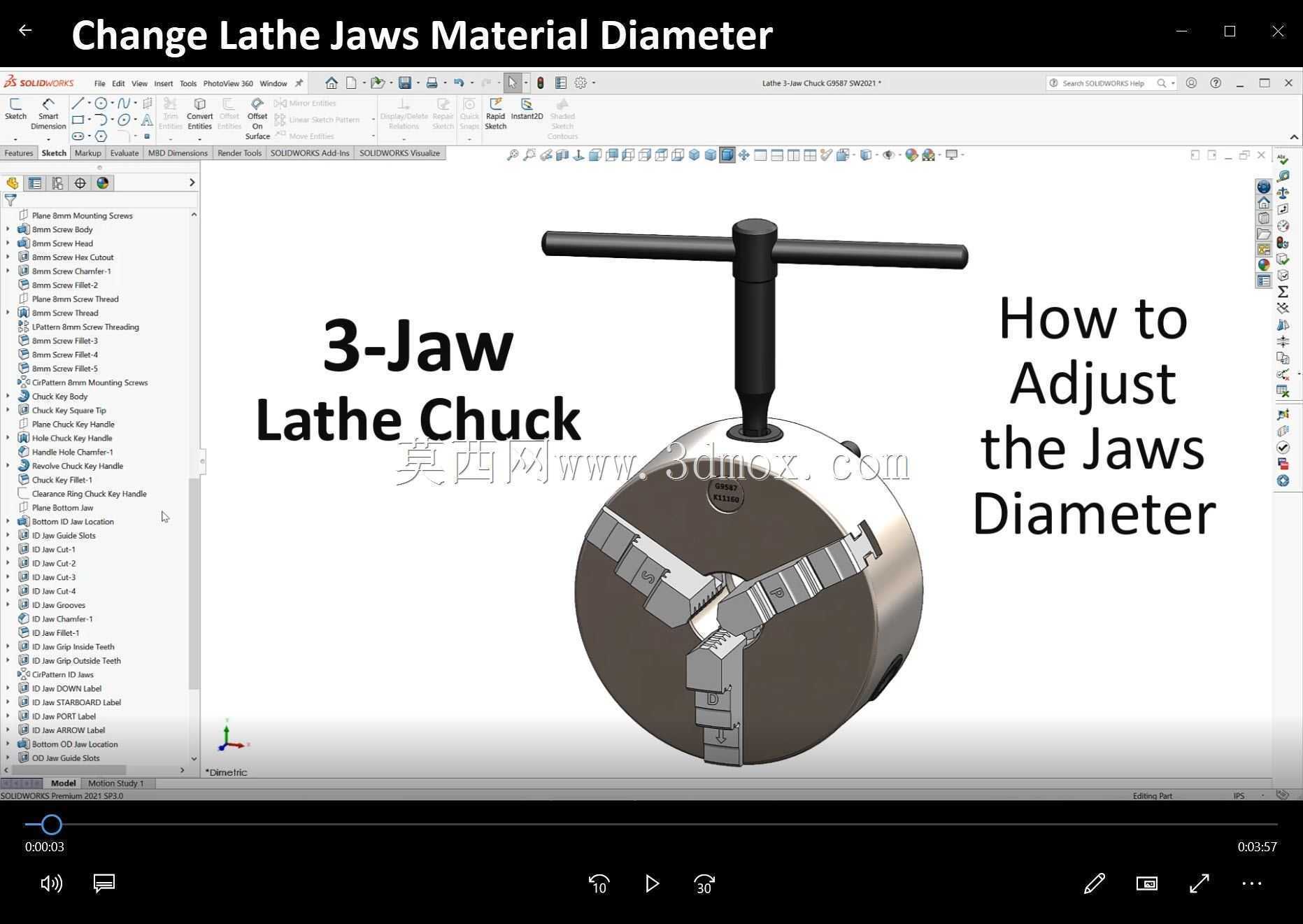

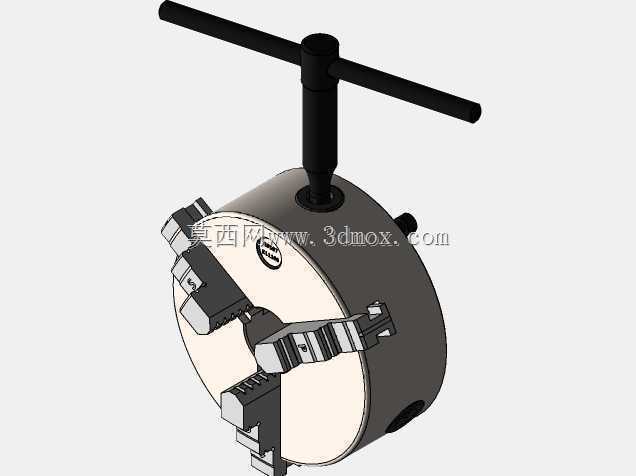

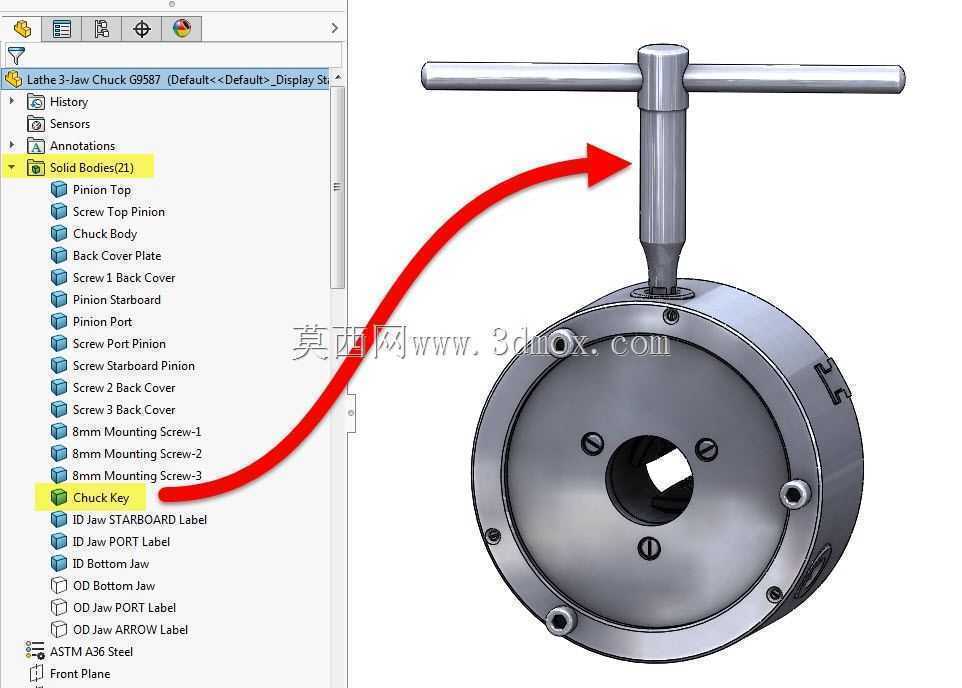

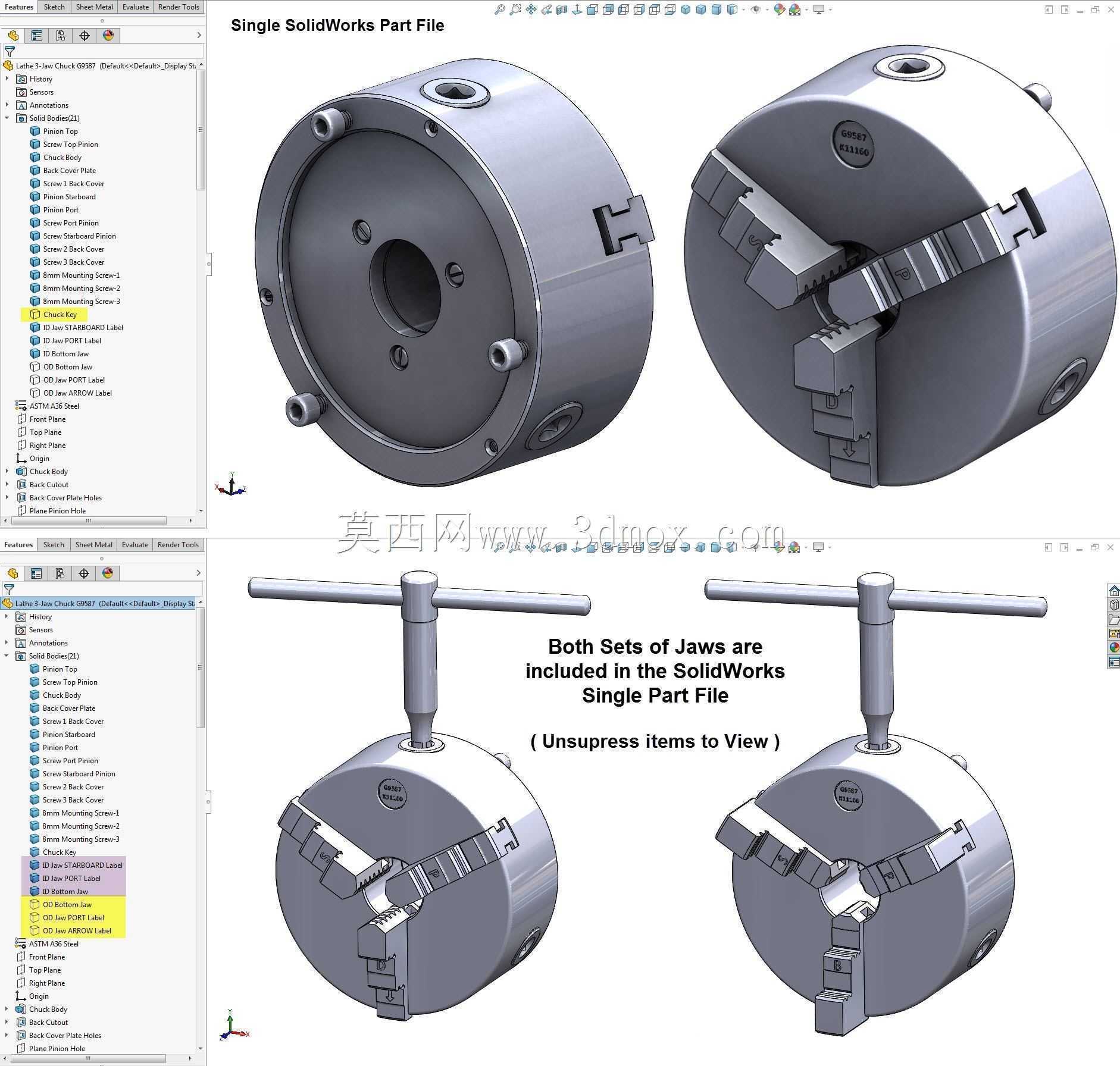

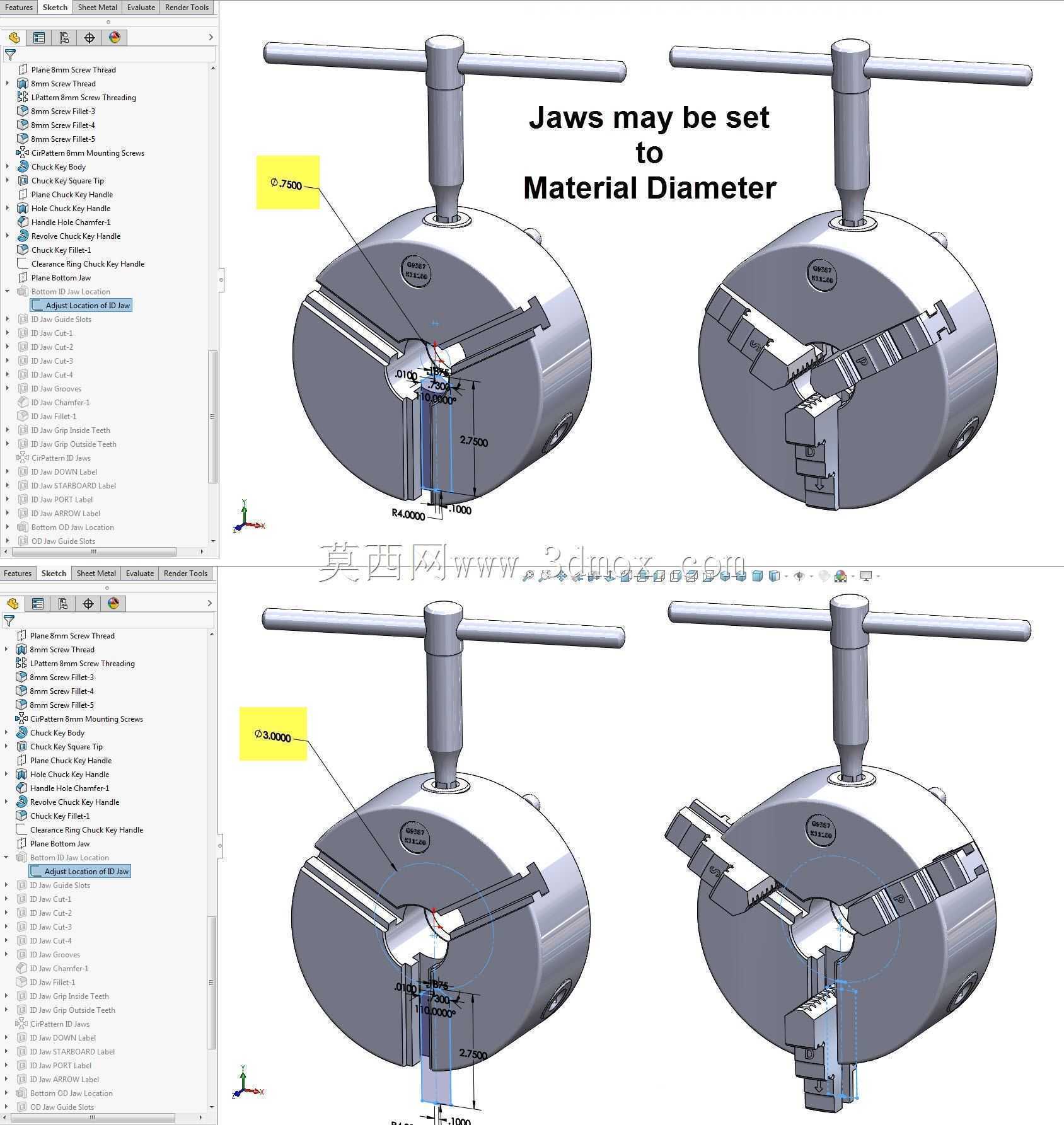

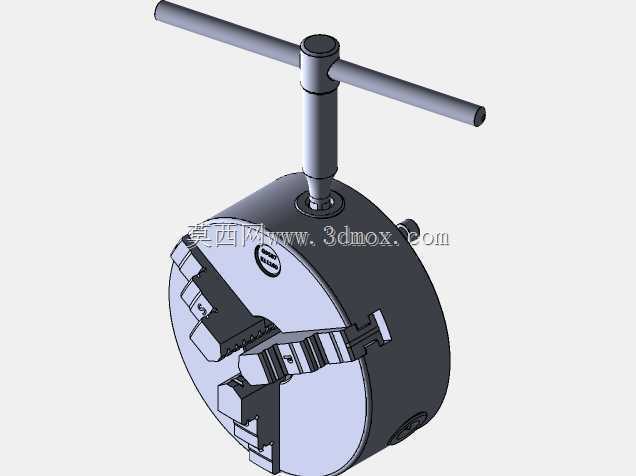

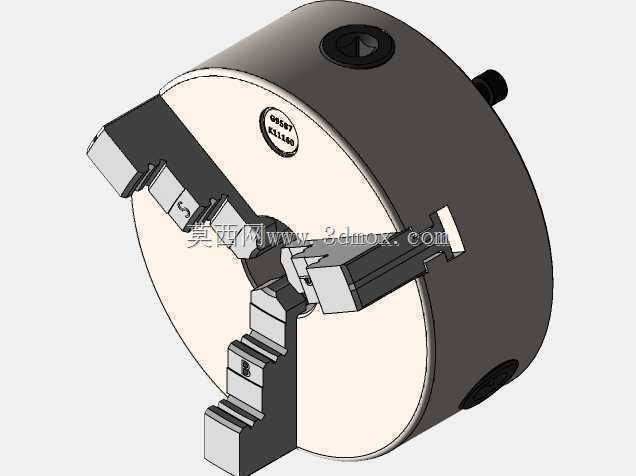

　　从功能特性来看，这款卡盘采用三爪同步定心的结构逻辑，配套的扳手驱动结构通过伞齿轮传动带动盘体内的平面螺纹转动，进而驱动三个卡爪沿径向同步移动，实现工件的自动定心与夹紧，定心精度可满足常规IT7-IT8级加工的装夹要求。针对不同装夹场景的需求，卡爪设计为可换式结构，既可以配套正爪实现小直径工件的外夹、大直径工件的内撑，也可以更换反爪完成大尺寸盘类零件的外圆夹持，卡爪的夹持面做了齿形防滑处理，在承受较大切削扭矩时可避免工件打滑移位，同时卡爪的行程预留了足够的调整余量，可覆盖一定尺寸范围内的工件装夹，减少频繁更换卡爪的辅助时间。

　　设计过程中，首先对盘体的受力结构做了优化，盘体作为承载切削力的核心基体，采用了均匀壁厚的环形结构，在保证整体刚性的前提下控制了整体重量，避免过大的转动惯量影响主轴启停的动态性能。平面螺纹的齿形参数经过匹配计算，保证三个卡爪的移动同步性偏差控制在允许范围内，同时螺纹副的接触面积足够分散夹紧力，避免局部应力集中导致的螺纹磨损过快。驱动端的伞齿轮啮合间隙做了合理预留，既保证扳手转动时的顺畅性，又避免间隙过大导致的卡爪窜动影响定心精度，扳手的插入位置设置在盘体侧面的三个均布位置，操作时可根据加工现场的空间情况选择合适的操作方位，适配不同机床的操作空间限制。

　　从安装边界来看，卡盘的后端止口与主轴法兰的配合采用小间隙配合定位，连接螺栓的分布圆直径、螺栓规格均匹配同规格通用卡盘的安装尺寸，换装时可直接替换同规格的标准三爪卡盘，卡盘的整体外径、厚度尺寸经过优化，在保证足够卡爪行程的前提下，尽可能减小卡盘的悬伸长度，降低主轴端部的悬臂弯矩，提升加工过程中的整体刚性。卡盘的最大回转直径与最小夹持直径经过参数化调整，可覆盖常规中小型车床的加工尺寸范围，盘体上的卡爪导轨槽做了耐磨处理，长期使用后导轨面的磨损量可控制在较小范围内，延长卡盘的整体使用寿命。

　　在实际加工应用中，这款卡盘可适配外圆车削、端面车削、内孔镗削、螺纹加工等多种车床加工工序，装夹工件时可通过扳手的扭矩控制夹紧力大小，针对薄壁类零件加工时，可适当减小夹紧力避免工件装夹变形，针对重型切削场景则可加大夹紧扭矩保证夹持可靠性。卡盘内部的传动结构预留了润滑通道，日常维护时可通过注油孔向内部螺纹副与齿轮啮合位置加注润滑脂，降低传动部件的磨损，减少操作时的阻力。卡爪的定位基准面与盘体导轨面的配合精度经过严格管控，保证卡爪在全行程移动过程中的直线度，避免出现卡爪偏斜导致的工件装夹偏心问题，三个卡爪的夹持面在装配时经过同磨处理，保证夹持时三个卡爪与工件表面的接触均匀，避免单点受力过大导致的工件夹伤或装夹不稳。
