杜卡迪VOXBELL电喇叭三维结构设计

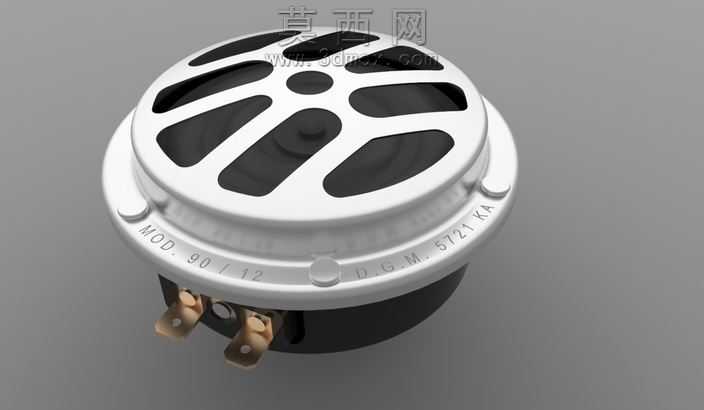

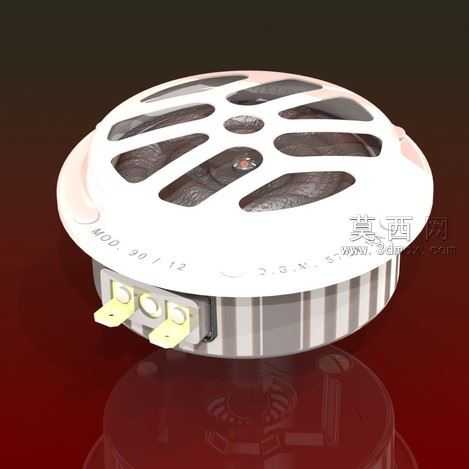

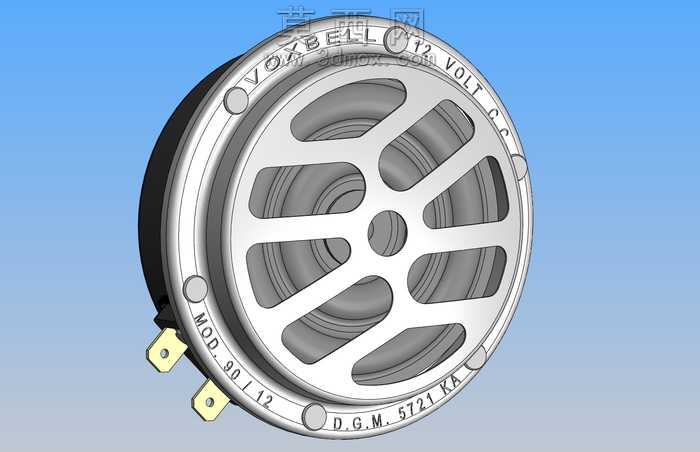

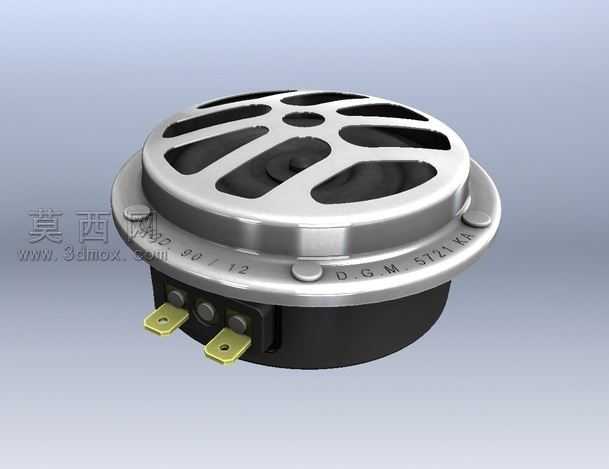

本模型为杜卡迪车型配套的VOXBELL电喇叭三维设计作品，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于车用12V电喇叭的实际尺寸比例，绘制正面防护格栅的轮廓草图，通过拉伸、切除命令完成七组弧形镂空格栅的实体构建，格栅边缘做0.3mm圆角处理，既还原实物的圆润质感，也避免实际生产中的锐边割手问题。模型正面外圈的标识字符采用包覆命令实现，将VOXBELL、12VOLT、MOD.90/12、D.G.M.5721KA等刻印文字精准贴合在金属外圈的弧面上，字符深度设置为0.2mm，还原实物蚀刻标识的细节效果。材质渲染阶段，外圈防护盖采用哑光镀铬金属材质，调整反射粗糙度参数模拟铝合金压铸后的磨砂金属质感，内部发声振膜区域采用深灰色哑光塑料材质，底部两个接线端子采用亮面镀锌金属材质，接线端子的固定孔位做沉孔设计，还原实物的安装结构。模型整体为同轴回转体结构，背部的磁路腔体做简化封装处理，既保证外观还原度，也控制模型整体面数在合理区间。设计过程中严格遵循车用喇叭的实际装配逻辑，正面防护盖与背部腔体的配合处设置三处定位凸点，对应实物的铆接固定结构，接线端子的位置、角度完全匹配实车安装的走线需求，格栅的镂空比例经过调整，在保证防护强度的同时最大化透声效率，整体模型可直接用于车用配件的展示、改装方案模拟以及生产开模前的结构验证。
