弯柄式手持出水喷头结构设计

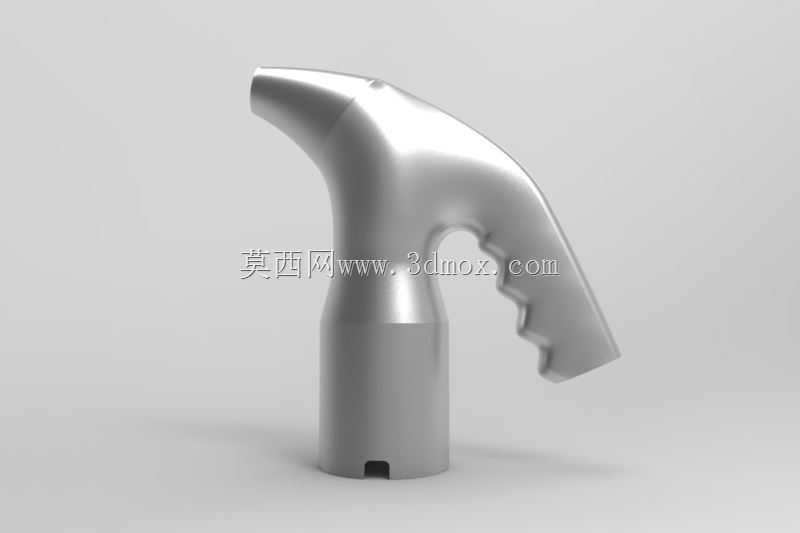

　　这款弯柄式出水部件，日常多用于商用清洗设备、园林浇灌机具、小型高压喷淋装置的终端出水端，作为操作人员直接持握的执行部件，既要承担流体导通的基础功能，也要适配长时间手持操作的人机需求，还要兼顾与不同管路的快速对接适配。从结构布局来看，下部的圆柱段是核心的安装对接区域，外圆柱面做了统一的公差控制，能够适配常规内径的输水软管，底端开设的小尺寸缺口是定位卡位结构，安装时对准管路接头的凸点卡入后，可避免通水承压时接头与部件发生相对转动，防止管路缠绕松脱，该圆柱段的长度经过适配，既保证足够的插接深度满足密封要求，也不会因为过长导致整体重心偏下增加持握负担。上部的弯流道采用平滑圆弧过渡，没有直角转折结构，流体从下部直段进入弯流道时，

　　不会因为流道突变产生局部紊流，既能降低通水时的水流噪音，也能减少压损，保证终端出水的压力稳定性，流道出口端做了微收敛设计，可根据不同使用场景搭配不同孔径的水嘴，实现柱状出水、雾化喷淋等不同出水形态的切换。持握区域的设计充分考虑了实际操作的受力特点，手柄与主体流道呈符合人手自然握持的夹角，操作人员持握时手腕可以保持自然舒展状态，长时间操作不容易产生肌肉疲劳，手柄内侧的凹凸齿纹是防滑结构，即便手上沾有水渍、清洁药剂残留，也能保证足够的握持摩擦力，不会出现打滑脱手的情况，手柄的壁厚经过受力校核，在承受常规通水压力、以及操作人员施加的按压力度时，不会出现结构变形导致流道受压变窄的问题。从安装边界来看，

　　该部件下部对接段的外径适配行业通用的输水软管规格，不需要额外定制转接头即可完成装配，整体的重心落在持握区域的中心位置，持握时不会出现头重脚轻的前倾感，操作时可以轻松调整出水方向，对准需要喷淋、清洗的目标区域。在结构细节处理上，所有外表面的棱边都做了圆角过渡，没有尖锐的毛刺棱角，操作人员手持调整角度时不会划伤手部，流道内壁做了光滑处理，减少流体中的杂质挂壁残留，降低长期使用后流道堵塞的概率，部件整体的壁厚分布均匀，采用常规注塑或金属压铸工艺即可实现批量生产，生产过程中不容易出现缩孔、壁厚不均导致的强度缺陷。实际使用场景中，这类部件既可以搭配高压水泵用于车辆清洗、设备表面污渍冲洗，也可以搭配低压管路用于园林绿植浇灌、车间地面喷淋降尘，不同使用场景下只需要更换出口端的水嘴，不需要更换整个持握主体，具备较好的通用性，持握结构的尺寸适配绝大多数成年人的手型大小，不管是戴薄款劳保手套还是徒手操作，都能稳定持握控制出水方向。
