西格玛汽车发动机活塞三维结构模型

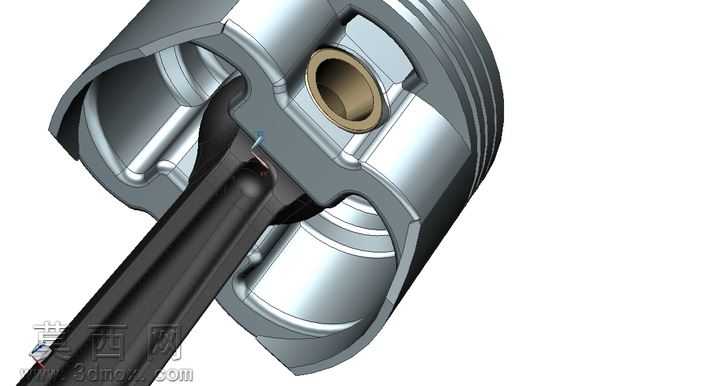

本模型为西格玛系列内燃机配套活塞的高精度三维建模成果，建模过程严格遵循内燃机活塞的实际工程设计逻辑，完整还原了活塞的全部功能结构与细节特征。建模阶段首先依据活塞的工作工况确定核心尺寸参数，依次完成活塞头部、环槽区域、销座结构、裙部轮廓的特征搭建：头部顶面根据燃烧室匹配需求做了对应型面设计，可精准配合气缸盖形成合理的燃烧室空间；环槽区域严格按照气环、油环的装配尺寸做分层设计，预留了标准的环侧间隙与背隙空间，保证活塞环装配后可实现可靠的密封与刮油功能；销座部位做了加强筋过渡结构，匹配活塞销的装配孔径做了同轴度约束，可准确还原活塞与连杆的铰接配合关系；裙部采用了适配气缸工作形变的中凸变椭圆轮廓设计，建模时通过曲面放样、边界混合等操作还原了裙部的型面特征，保证活塞在热态工况下可与气缸壁保持均匀贴合。材质与渲染阶段，针对活塞本体采用铝合金材质参数设置，还原了铸铝活塞的金属哑光质感，对活塞销孔衬套部位单独赋予铜合金材质，区分不同部件的材质差异，通过环境光遮蔽、金属粗糙度调节完成渲染，清晰呈现活塞内部的加强筋结构、各部位的过渡圆角与壁厚分布，可直观观察活塞的内部减重设计与受力强化结构。整个模型的各部件装配关系完整，结构特征符合内燃机活塞的实际设计规范，可用于发动机结构原理教学、活塞组件的运动仿真演示、相关零部件的设计参考等场景，完整呈现了往复式活塞的典型结构设计思路，兼顾了结构准确性与视觉呈现效果。
