VAZ-21083汽车引擎动力总成结构模型

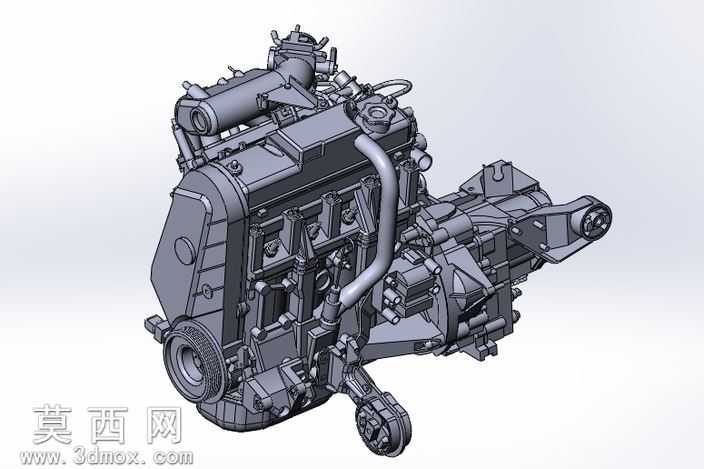

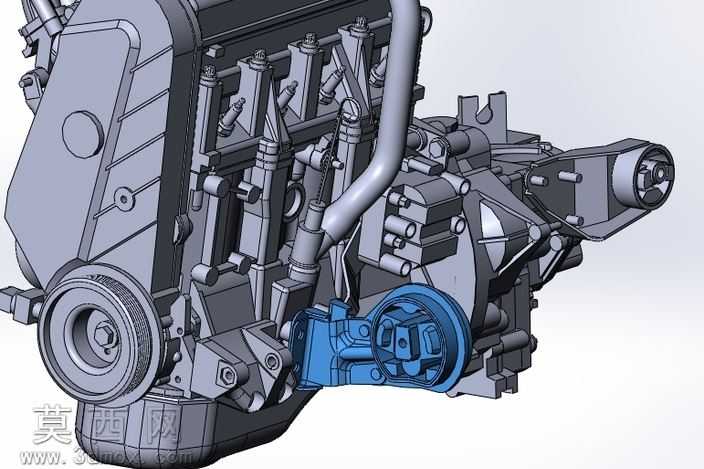

本模型为VAZ-21083车型配套的直列四缸汽油引擎与配套传动组件的整体三维结构模型，完整还原了民用小排量乘用车动力单元的整体布局与核心构造。建模过程以实机测绘尺寸为核心依据，针对缸体、缸盖、进气歧管、排气侧结构、离合器壳体、变速箱连接端等核心部件进行了等比例还原，所有外部安装点位、管路走向、附属支架的位置均参照实物测量数据搭建，保证整体外廓尺寸与实机一致，可用于整车动力舱布局匹配、教学演示、外观结构参考等场景。模型在结构呈现上重点还原了引擎本体与传动组件的连接关系，清晰展示了引擎输出端与离合器、变速箱壳体的对接结构，同时对引擎外部的附件布局，包括分电器安装位、机油滤清器位置、冷却管路接口、引擎悬置安装点等细节都做了对应呈现，能够直观展现该款引擎的外部构造特征。建模过程中针对不同部件的外观特征做了区分处理，缸体部分采用铸铁材质的哑光金属质感表现，进气歧管、气门室盖等部件采用铝合金材质的半光泽金属质感，管路、密封件等部件采用橡胶类材质的哑光深色表现，通过材质差异清晰区分不同功能的组件，提升模型的辨识度与展示效果。需要说明的是，该模型为整体外廓尺寸模型，未对引擎内部的活塞、连杆、气门等精密运动部件进行拆分建模，核心尺寸依据为离合器壳体的原厂图纸参数，其余外部结构通过直尺、游标卡尺等工具对实机进行测量后绘制，整体尺寸精度满足外观展示、布局匹配的使用需求，建模时前悬置支架的初始角度存在偏差，使用时可根据实际安装需求将对应部件旋转180度调整至正确位置即可。模型整体结构完整，部件层级划分清晰，可直接导入各类三维场景进行渲染、装配验证或教学演示使用，能够帮助使用者快速理解小排量乘用车前置动力单元的整体布局与外部结构特征，为相关的设计、学习工作提供直观的三维参考。
