手动螺旋台式压紧工装结构设计

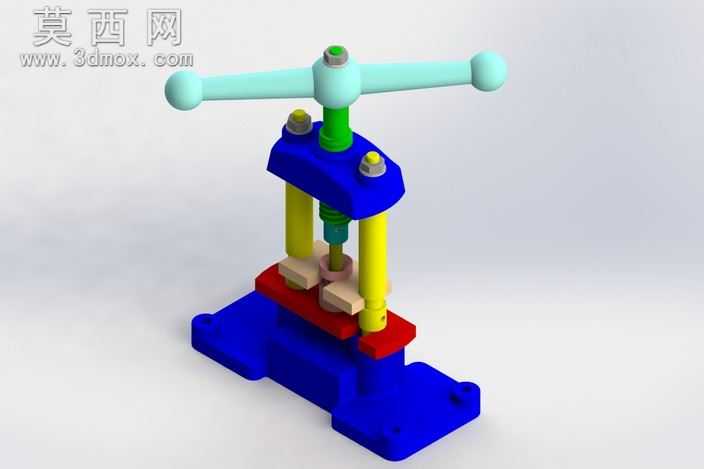

本作品为手动螺旋式台式压紧工装的三维建模成果，建模过程中严格遵循机械设计的公差配合规范，对每一处零件的尺寸比例、装配关系都做了精准还原。整体结构采用立式布局，底部为一体式铸造风格的蓝色安装基座，基座预留了四个安装固定孔位，可通过螺栓将整个工装稳固安装在工作台面，保证作业过程中的结构刚性与稳定性。基座上方设置两根对称分布的黄色导向立柱，作为上部压合结构的运动导向支撑，导向柱表面做了光滑处理的材质表现，还原金属杆件的加工质感。上部的蓝色上架体通过两端的通孔与导向柱配合，上架体顶部安装浅绿色的T型手动操作手柄，手柄两端做了球形端头设计，符合人体工程学操作需求，转动手柄时可带动内部的绿色螺旋传动副运转，将旋转运动转化为压头的直线下压运动。中间的压合执行部分设置了红色的滑动压座，压座与螺旋副下端连接，压座下方配置两块浅米色的定位压块，可根据待压合工件的外形调整接触位置，避免压合过程中损伤工件表面。渲染阶段采用了柔和的漫反射光照环境，不同零件使用差异化的材质表现：基座与上架体使用哑光蓝色工程塑料质感的材质，导向柱使用亮黄色金属烤漆材质，操作手柄使用淡青色哑光树脂材质，压块使用浅米色硬质尼龙材质，通过材质区分清晰展现各部件的功能分区与结构层次。设计思路上优先考虑手动操作的便捷性与压合作业的稳定性，螺旋传动副具备自锁特性，下压到位后可自动保持压紧力，无需额外的锁止机构，整体结构简单可靠，维护成本低，可广泛应用于小型零件的压装、粘接压紧、工件固定夹持等轻载作业场景，建模过程中对所有活动部件的运动行程做了干涉检查，保证手柄转动、压座上下移动过程中无零件碰撞，完全符合实际加工装配的使用要求。
