复古款约翰迪尔品牌标识立体造型设计

　　做农机配套外观件设计快十二年，经手的各类主机厂标识件少说也有上百套，这次做的复古款约翰迪尔标识，是去年给南方一家做经典农机复刻改装的客户定制的配套件，当时客户提的需求很明确，要还原上世纪七八十年代约翰迪尔拖拉机上的老款徽标质感，不能用现在新款的扁平化线条，要做出当年厚金属标牌的厚重感，同时还要兼顾现在激光切割下料、3D建模导入的生产便利性。

　　当时拿到老款徽标的参考照片时，第一反应是不能直接描图做平面拉伸，老款标牌的鹿形图案边缘是有轻微的冲压倒角的，外框的圆角也不是统一R值，当年的模具冲压件因为模具磨损，四个角的R角实际有细微差别，做三维建模的时候特意把这些细节还原了，没有用统一的圆角命令批量处理，而是逐段调整轮廓曲率，让最终的立体造型和当年的冲压件视觉质感完全匹配。

　　这个标识的实际应用场景主要分两类，一类是直接给复刻版老款拖拉机做机身配套标牌，另一类是给农机爱好者做收藏级的装饰件，还有一部分会用在农机主题的线下展厅装饰、改装车的个性贴标上。考虑到不同场景的安装需求，建模的时候特意留了两种安装边界：如果是做金属实体标牌，底板厚度设为3mm，外轮廓尺寸控制在180mm*120mm，背面预留两个M3的螺柱安装位，孔距140mm，适配老款约翰迪尔拖拉机机身原有的安装孔位，不需要客户重新打孔；如果是做激光切割的平面装饰件，直接导出dxf格式的草图轮廓就可以下料，轮廓线完全闭合，没有断点和重叠线段，切割的时候不会出现烧边、轮廓错位的问题。

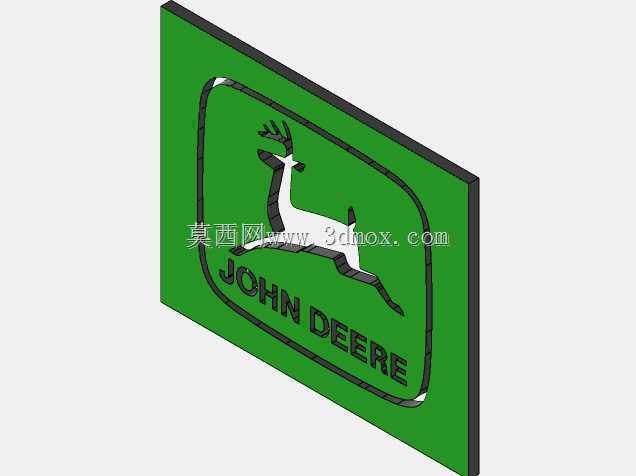

　　设计思路上没有做过多的花哨结构，核心是还原复古质感的同时保证生产可行性。鹿形图案的内部镂空位置，最小的缝隙留了1.5mm，不管是激光切割薄钢板还是亚克力板，都不会出现切不透或者材料断裂的问题；外框的凸起高度设为1.2mm，鹿形图案的凸起高度和外框齐平，字母部分的凹陷深度是0.8mm，这个尺寸比例是参考了当年原厂标牌的冲压深度，视觉上有明显的层次感，同时冲压或者CNC加工的时候不会因为深度过大导致板材变形。

　　当时建模的时候特意把dxf草图和三维实体做了关联，修改草图尺寸的时候实体可以同步更新，客户如果需要做不同尺寸的标识，比如做小型的钥匙扣挂件或者大型的户外广告牌，只需要调整草图的整体缩放比例，不需要重新绘制轮廓，所有的线条间隙、圆角比例都会同步适配，不会出现缩放后小缝隙堵死、圆角变形的问题。

　　实际生产验证的时候，用1.5mm厚的冷轧板激光切割后做折弯围边，表面喷约翰迪尔专属的绿色面漆，凸起部分做镀铬处理，字母部分填黑色烤漆，装在复刻的老款284拖拉机机身上，和原厂留存的老标牌放在一起对比，几乎看不出造型差异，客户当时反馈说比之前找别家做的扁平化标识质感好太多。还有一部分客户用这个dxf文件直接切割亚克力板，做农机展厅的背景墙发光字，因为轮廓线完全闭合，做围边的时候不需要补线，省了很多后期调整的功夫。

　　做这类工业品牌标识的三维模型，最容易踩的坑就是只追求视觉效果忽略生产可行性，很多人建模的时候把图案的细节做的太细，缝隙留的太小，实际切割或者冲压的时候根本做不出来，最后还要反复改图。这次做这个标识的时候，每一处内部轮廓的间隙都核对过加工极限，不管是金属切割、亚克力雕刻还是3D打印，都能直接出成品，不需要二次修模。另外安装位的设计也考虑了不同场景的兼容性，除了螺柱安装，底板背面也留了贴胶的平面，没有加强筋或者凸起结构，用双面胶粘贴也能完全贴合，适合做装饰件的客户使用。

　　从结构设计的角度来说，这个标识没有复杂的装配关系，就是一个带立体造型的单一件，但是细节上的处理直接决定了最终成品的质感，比如鹿的腿部线条，老款标识上的鹿腿是有肌肉线条的起伏，不是简单的直线条，建模的时候特意用样条曲线逐段勾勒，还原了老款图案的手绘感，没有用现在矢量logo那种规整的几何线条，这也是复古款和现代款标识最核心的区别。还有字母的字体，老款的JOHN DEERE字母是略微有点倾斜的衬线字体，不是现在的无衬线粗体，找字体参考的时候翻了很多当年的老产品手册，逐字调整了字间距和倾斜角度，确保和老款完全一致。
