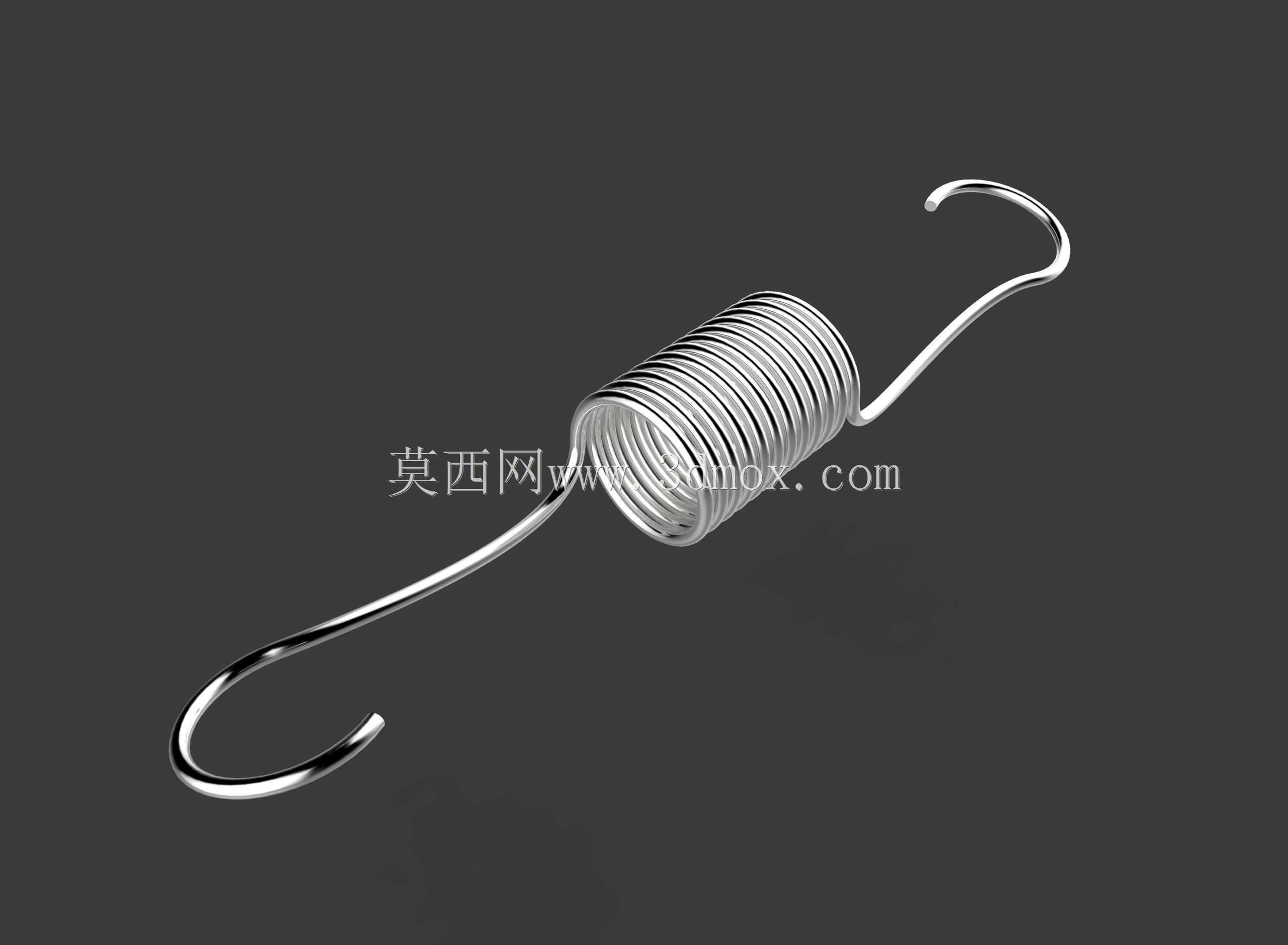

带挂钩过载保护拉伸弹簧结构

　　这类带端部挂钩的拉伸弹簧，在各类需要过载触发、张紧复位的机械结构里应用极广，小到小型机具的张紧机构、电器开关的触发复位，大到输送线的张紧轮组、小型起重设备的过载触发结构，都能见到这类构件的身影。和普通闭口拉伸弹簧不同，两端的弯钩结构直接决定了安装方式与受力边界，设计时首先要考虑的就是挂钩处的应力集中问题——很多弹簧失效都不是簧体断裂，而是挂钩弯折处因为反复受拉出现疲劳裂纹，尤其是在过载工况下，瞬间的拉力峰值会直接作用在挂钩根部，这也是这类过载用拉伸弹簧设计时的核心考量点。

　　从实际使用场景来说，这类弹簧的核心作用有两个，一是提供稳定的张紧拉力，维持机构的预紧状态，比如皮带张紧结构里，弹簧持续提供拉力让张紧轮压在皮带表面，抵消皮带运转过程中的松弛量，避免传动打滑；二是在拉力超过设定阈值时，通过自身的拉伸变形触发过载保护结构，比如在小型牵引机构里，当负载超过弹簧的额定拉力，弹簧被拉长到预设行程，就会触发行程开关切断动力，避免机构因为过载出现结构损坏。

　　设计这类弹簧的时候，首先要匹配安装空间的边界尺寸，簧体的外径要适配安装位的导向空间，避免弹簧压缩拉伸过程中和周边构件出现剐蹭，两端挂钩的开口方向、弯钩的弯曲半径，要完全匹配安装点的挂接轴尺寸，弯钩的内径要比挂接轴直径大0.2到0.5毫米，既保证安装时能顺利挂入，又不会因为间隙过大出现晃动冲击。簧体部分的参数设计要结合需求的刚度来计算，有效圈数、线径、中径的匹配直接决定了弹簧的拉力特性，过载用的弹簧还要特意校核极限拉伸长度，当弹簧被拉到并圈的时候，对应的拉力要刚好匹配过载触发的阈值，避免还没到过载值弹簧就并圈失去变形空间，或者过载值到了弹簧还没触发动作。

　　从结构特性来说，这类弹簧的两端挂钩采用和簧体同材料的线材弯折成型，不需要额外的连接构件，安装的时候直接挂在两端的固定点上即可，不需要额外的紧固件，拆装维护都很方便。簧体的节距在自由状态下是并紧的，只有受到拉力的时候才会逐圈分开，这种结构能让弹簧在有限的长度里获得更大的拉伸行程，适合安装空间比较紧凑的场合。设计的时候还要考虑弹簧的受力方向，安装完成后两端挂钩的受力线要和簧体的中心线重合，避免出现偏载，偏载会让弹簧局部圈数受力过大，提前出现疲劳失效，也会让拉力值出现偏差，导致过载触发的精度达不到设计要求。

　　在实际选型应用的时候，还要结合使用环境调整表面处理方式，普通室内工况做常规的防锈处理即可，如果是在潮湿或者有腐蚀的环境里使用，就要选择对应的防腐镀层或者不锈钢材质，避免簧体生锈导致刚度变化，影响触发精度和使用寿命。另外挂钩的弯折处要做圆滑过渡，不能有加工留下的刀痕或者弯折裂纹，这些缺陷都会成为应力集中点，在反复受拉的过程中慢慢扩展，最终导致挂钩断裂。很多现场的弹簧故障，拆开看都是挂钩根部有明显的加工损伤，在交变拉力的作用下损伤不断扩大，最后突然断裂，导致机构失效。

　　建模的时候要注意簧圈和挂钩过渡段的曲率连续，不能出现生硬的折角，过渡段的曲率要慢慢从簧圈的螺旋曲率过渡到挂钩的圆弧曲率，这样才能还原真实的应力分布状态，后续做有限元分析的时候也能得到更准确的结果。另外要注意弹簧在自由状态、预拉状态、极限拉伸状态下的长度变化，预留足够的变形空间，避免机构运动过程中弹簧被拉到超过极限行程，出现塑性变形无法复位。
