参数化可调节圆柱螺旋压缩弹簧结构

　　在各类机械结构的弹性缓冲、复位储能场景里，压缩弹簧是出镜率极高的基础零件，小到消费电子的按键复位结构，大到重型工程机械的减震悬挂模组，都能看到这类圆柱螺旋压缩件的身影。做结构设计时，很多新手容易直接套用标准件库的固定规格弹簧，忽略实际安装空间的边界约束，最后要么出现弹簧压并时行程不足，要么预压量不够导致复位失效，甚至出现安装后弹簧与周边腔体剐蹭磨损的问题。

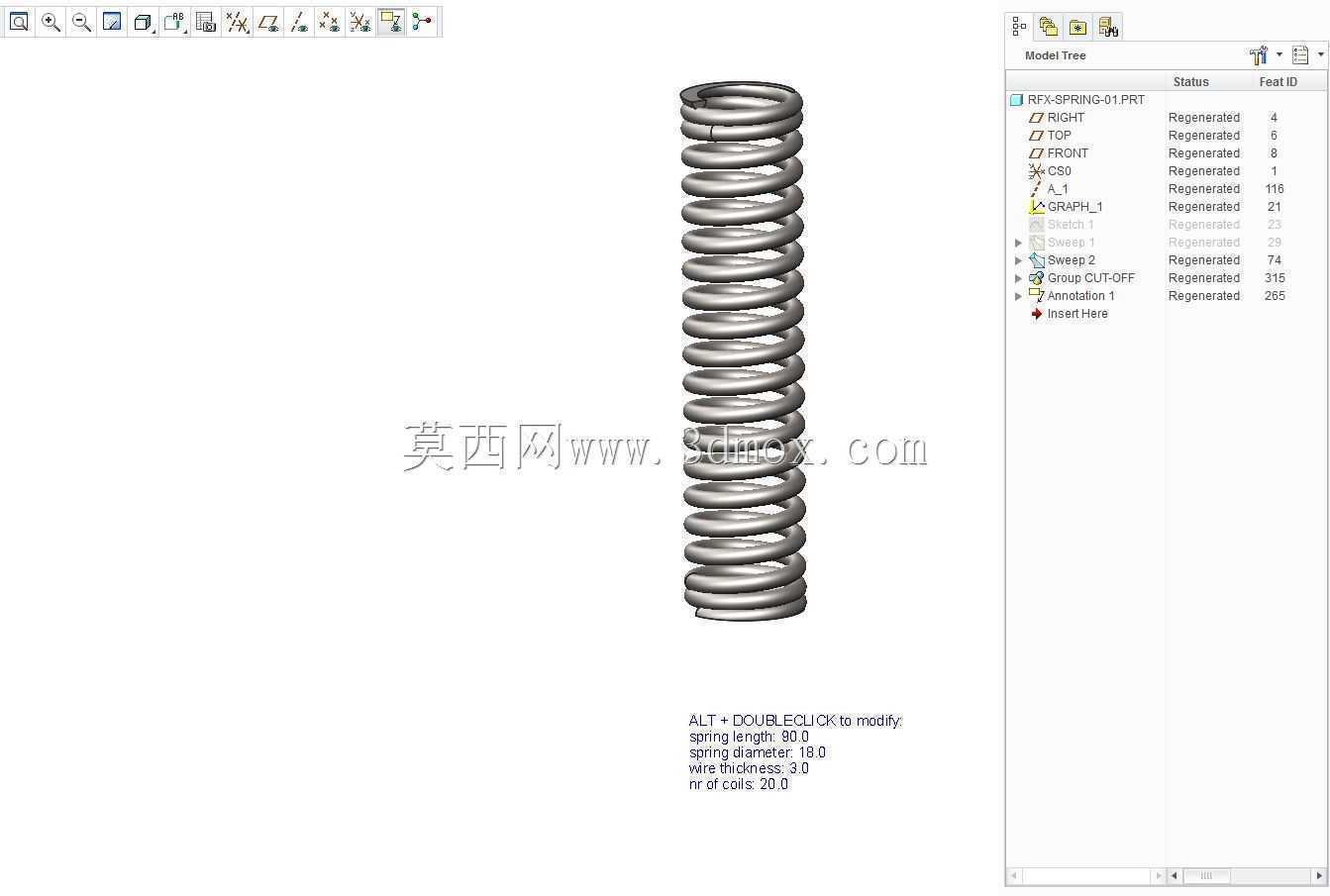

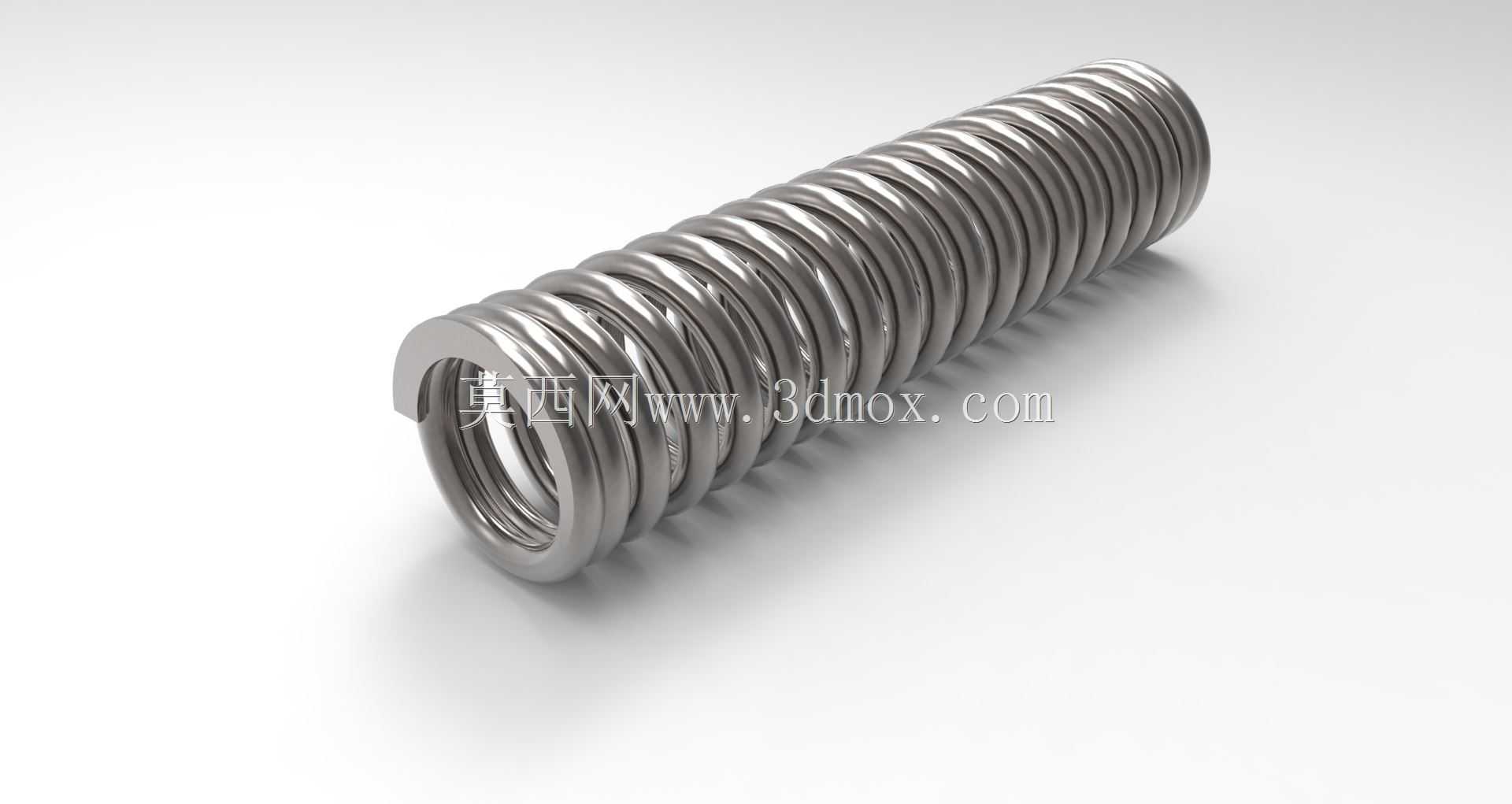

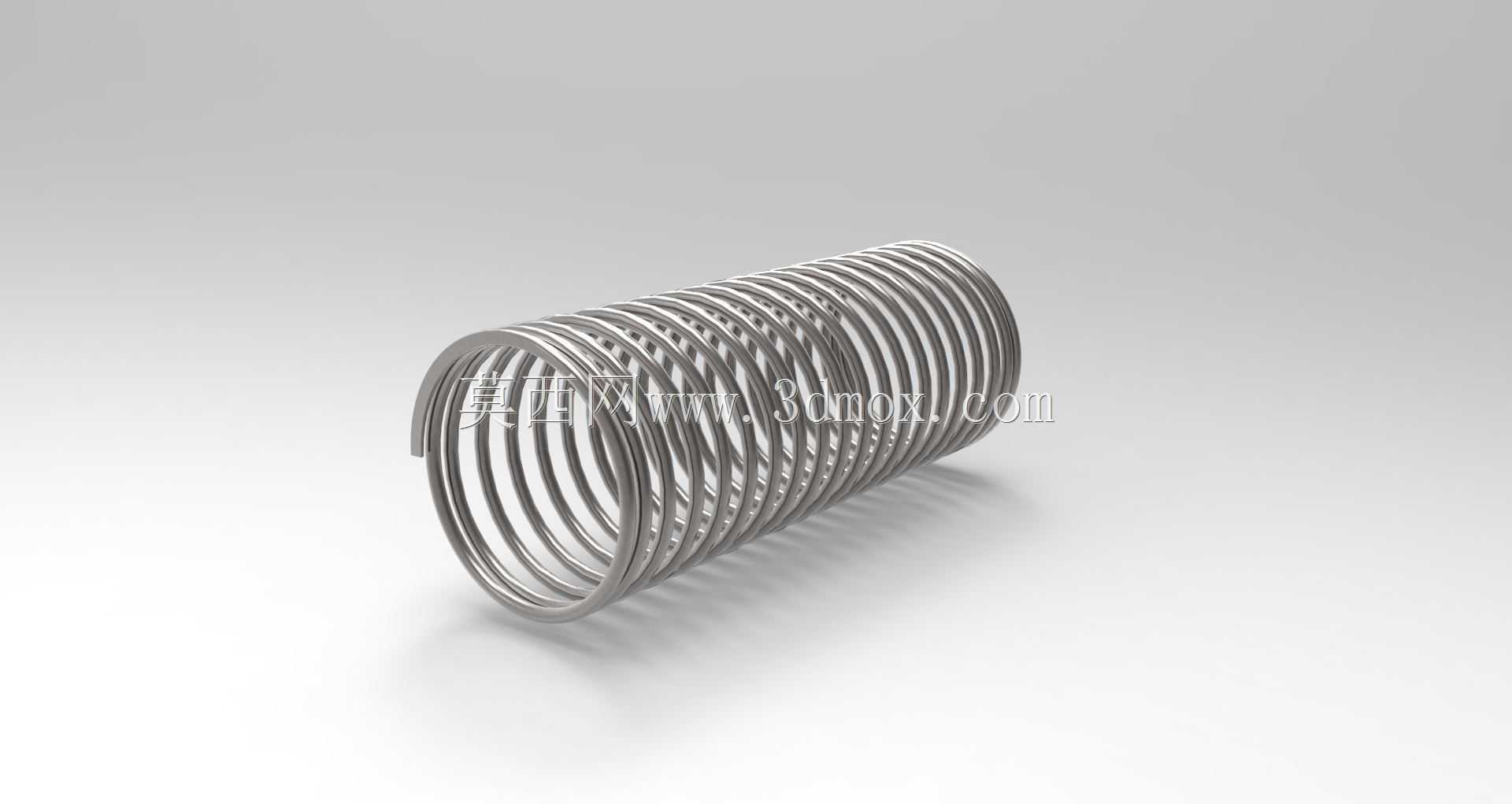

　　这个参数化构建的弹簧结构，核心设计逻辑是把弹簧的中径、钢丝线径、有效圈数、两端磨平段长度、自由高度这些核心参数做了关联驱动，调整对应参数值后，模型能自动更新生成对应规格的实体，不需要每次重新扫掠生成螺旋特征，能大幅缩短不同工况下弹簧选型改型的建模时间。从实际安装边界来看，这类圆柱压缩弹簧的安装通常需要配套导向杆或者导向套，设计时弹簧内径要比导向杆直径大出0.5到1毫米的间隙，避免弹簧受压弯曲时与导向杆卡滞，弹簧外径则要比安装腔体内径小1到2毫米，预留出弹簧受压时径向膨胀的空间，防止工作过程中出现剐蹭异响、磨损断裂的问题。

　　从功能特性来说，这类等节距圆柱压缩弹簧的刚度线性度较好，在有效压缩行程内，弹力与压缩量的比值稳定，适合对弹力输出一致性要求较高的场景，比如自动化设备里的夹具复位、阀门的启闭复位、输送线的缓冲挡停结构。设计时需要重点核算两个核心工况：一是预压状态下的弹力，要保证机构复位时能克服运动副的摩擦力，不会出现复位卡滞；二是极限压缩状态下的压并应力，要确保钢丝的切应力在材料许用应力范围内，避免长期极限压缩下出现塑性变形，导致弹簧自由高度衰减、弹力不足。

　　很多工程师做弹簧选型时只关注自由高度和刚度，忽略两端支撑圈的磨平要求，实际上两端并紧磨平的支撑圈能保证弹簧受压时端面与安装座贴合平整，避免弹簧受偏载力出现侧弯，磨平段的长度通常取3/4圈到1圈，磨平后的钢丝端头厚度不小于线径的1/4，这样才能保证支撑的稳定性。如果是在高频往复运动的场景下使用，还要对弹簧两端头做倒圆角处理，减少应力集中点，避免长期循环载荷下出现端头断裂的失效问题。

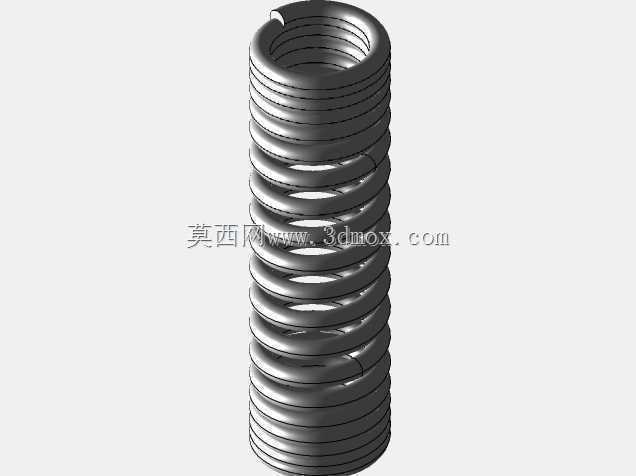

　　建模过程中，螺旋扫掠的路径要严格匹配节距参数，有效圈数的节距保持一致，两端支撑圈的节距逐步过渡到并紧状态，不能出现节距突变导致的特征扭曲，否则后续做有限元应力分析时，网格划分会在突变位置出现应力奇异，导致仿真结果失真。参数化模型的优势就在于，当安装空间尺寸调整、需要的弹力参数变化时，只需要修改对应驱动参数，就能快速生成符合新工况的弹簧模型，不需要重复绘制螺旋线、扫掠、切端头等步骤，也能避免手动改型时出现的尺寸错漏，比如线径改了但螺旋中径没同步调整，导致弹簧内径与导向杆干涉这类低级错误。

　　在不同的应用场景下，弹簧的材料选择也会和结构参数匹配，比如普通工况下用碳素弹簧钢丝即可，高温环境下要选用合金弹簧钢，腐蚀环境则要选用不锈钢材质，参数化模型可以在调整结构尺寸的同时，同步关联材料属性参数，方便后续做刚度校核、疲劳寿命验算的时候直接调用参数，不用反复测量模型尺寸。实际装配时，弹簧的两端安装座要保证平行度公差，避免安装后弹簧初始状态就存在偏载，否则工作过程中弹簧会出现单侧磨损加剧，使用寿命大幅缩短，严重时甚至会出现弹簧弯折弹出的安全隐患。
