集成椭圆齿轮传动结构的创意手机保护壳

　　这款集成椭圆齿轮传动结构的手机保护壳，跳出了常规消费电子配件仅做防护、装饰的设计思路，将经典的非圆齿轮传动机构做了微型化适配，直接嵌入手机保护壳体的框架结构内，让原本只在工业传动场景出现的机械结构，成为可日常把玩、直观展示传动原理的实体载体。从实际应用场景来看，这类结构设计既可以作为机械原理教学的微型演示教具，让学习者不用拆解工业设备就能直观观察非圆齿轮的啮合运动过程，也能作为兼具机械质感的个性化数码配件，满足机械爱好者对日常用品的功能化、个性化需求。

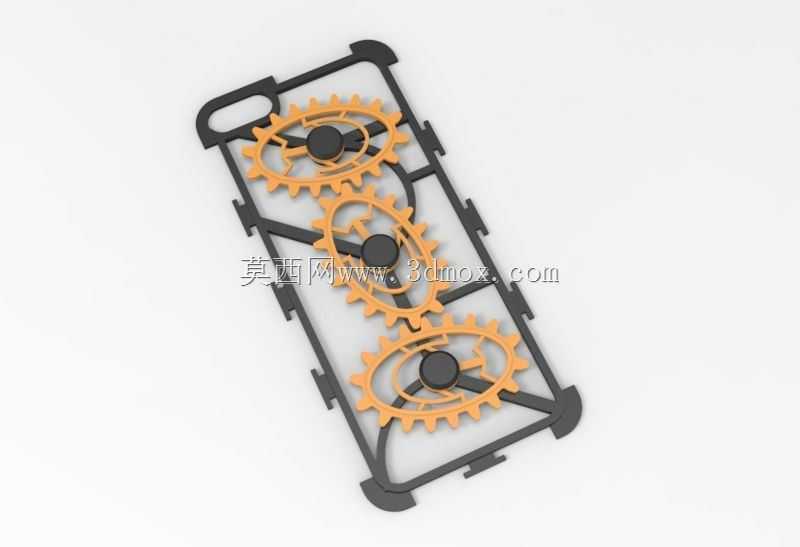

　　从结构设计逻辑来看，整个传动组采用三级椭圆齿轮串联啮合的布局，区别于常规圆形齿轮定传动比的运动特性，椭圆齿轮在啮合转动过程中会产生周期性的变速比输出，转动时的节奏变化更具机械韵律感。设计时首先要匹配对应型号手机的外轮廓安装边界，壳体的外框完全贴合手机侧边的弧度与开孔位置，预留出摄像头、按键、接口的避让空间，齿轮组的安装区域完全避开手机内部的元器件投影位置，不会额外增加手机的局部凸起厚度，保证日常握持时不会出现硌手的问题。齿轮的转轴采用嵌入式固定在壳体的加强筋上，每根转轴的同轴度公差控制在0.02mm以内，保证齿轮转动时不会出现卡滞、偏摆的问题，齿轮啮合的侧隙经过反复调整，既不会因为间隙过大出现转动晃动感，也不会因为间隙过小导致转动阻力过大。

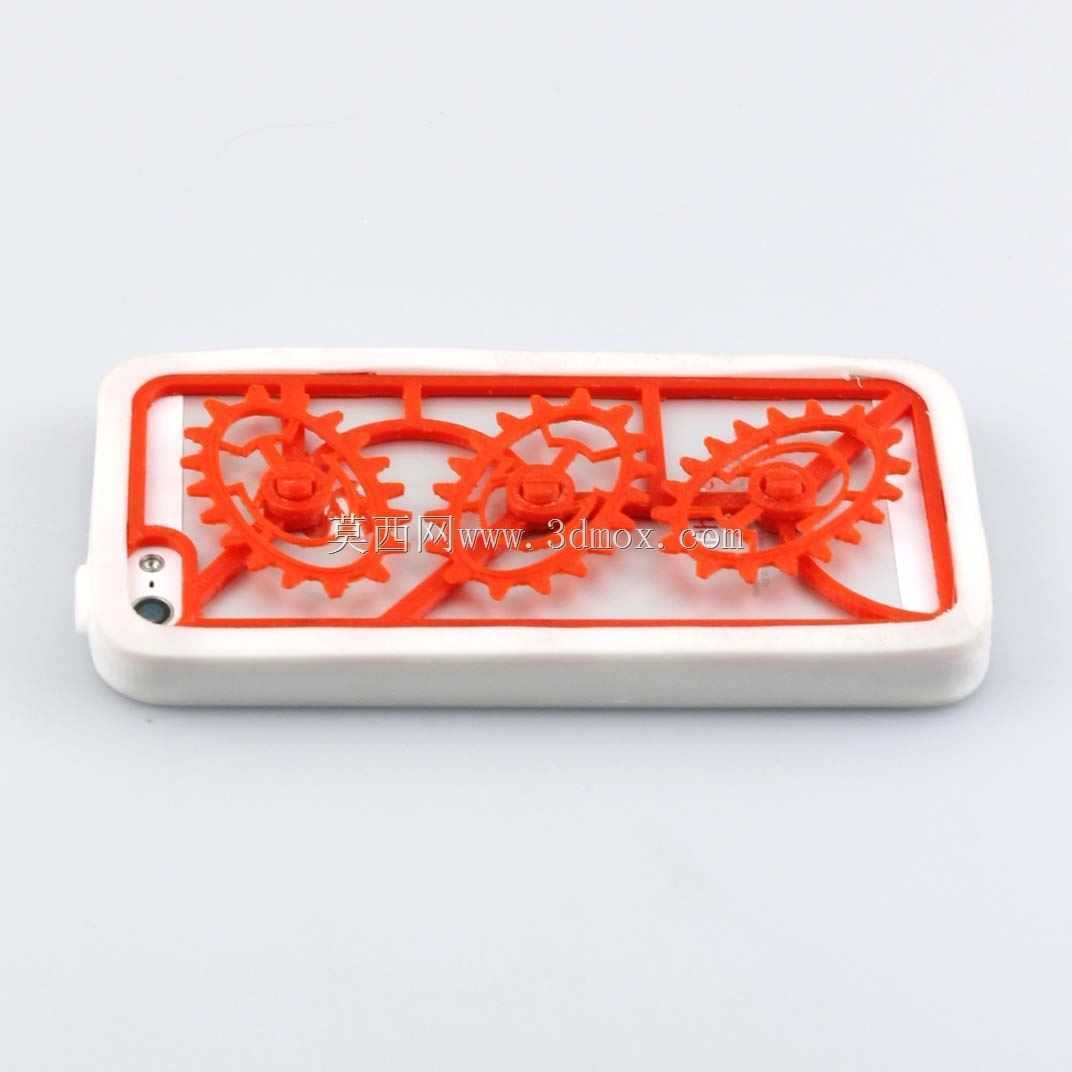

　　壳体本身的框架采用镂空式结构设计，一方面可以减轻整体重量，避免保护壳过重影响日常携带的手感，另一方面可以完全露出内部的齿轮传动结构，让使用者可以直接观察到每一级齿轮的啮合运动过程，齿轮部分采用与壳体框架撞色的配色处理，进一步突出机械结构的视觉层次感。在防护性能上，壳体的四个边角做了加厚的防撞结构，日常使用中跌落时可以优先吸收冲击能量，避免冲击力直接传递到手机本体，齿轮组的安装位置做了内凹处理，日常放置时齿轮不会直接接触桌面，避免磨损齿轮齿面影响传动顺滑度。

　　从功能特性来看，这套集成的齿轮组不需要额外的动力驱动，使用者可以用手指拨动最外侧的齿轮，就能带动整组齿轮完成啮合传动，整个转动过程顺滑无卡顿，可以完整演示椭圆齿轮从啮合到脱离的完整运动周期，直观展示非圆齿轮传动比随啮合位置变化的特性。区别于很多仅做齿轮外观装饰的同类产品，这款结构的齿轮齿形是按照标准椭圆齿轮参数设计的，齿廓曲线符合非圆齿轮的啮合原理，不是仅做外观造型的装饰件，实际可以完成真实的传动动作，对于机械从业者来说，也可以作为非圆齿轮设计的微型验证模型，直观验证齿形设计、中心距匹配的合理性。

　　在安装边界的处理上，整个壳体的内轮廓尺寸完全匹配对应手机的外形尺寸，侧边的按键位置做了一体式的按键传导结构，不需要额外开孔就能保证按键的按压手感，底部的充电接口、扬声器开孔位置完全对齐，不会影响充电、音频播放的正常使用，齿轮组的整体厚度控制在壳体的加厚区域内，安装后不会影响手机的无线充电功能，也不会出现放置不平稳的问题。整个结构的装配逻辑采用卡扣式固定，齿轮与转轴之间的配合采用间隙配合，保证长期转动下不会出现磨损松旷的问题，壳体的加强筋布局同时兼顾了结构强度与齿轮安装的支撑需求，不会因为日常使用的挤压出现框架变形导致齿轮卡滞。
