适配AMG8833的手持热成像仪外壳结构

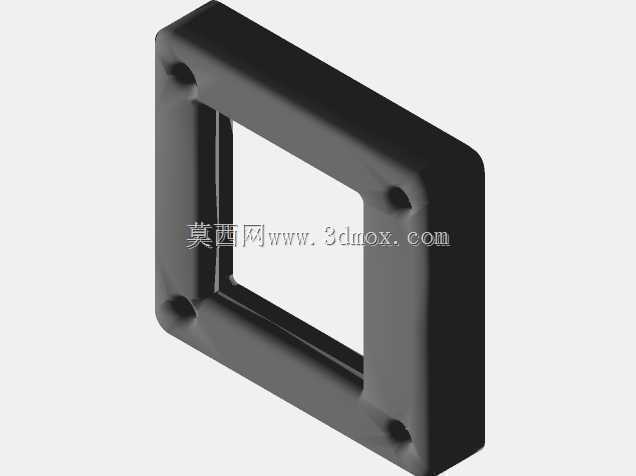

　　在工业设备巡检、电子元器件温升排查、居家供暖漏点检测这类场景里，小型手持热成像设备的便携性直接决定了作业效率，这款适配AMG8833热成像阵列的手持外壳，正是围绕单人单手操作的实际需求做的结构落地。先从实际使用的边界条件说起，日常巡检作业中，操作人员往往需要一手持设备扫查，另一手记录数据或者扶稳待检物件，所以外壳的握持段做了内收的弧面处理，贴合成年人手掌虎口的自然弯曲角度，整机重量控制在单手握持无明显负重感的区间，连续半小时扫查作业不会产生明显的手部酸胀。外壳正面预留的屏幕开窗位置，刚好对应AMG8833模组的输出显示区域，开窗四周做了0.8mm的凸台止口，装配时显示屏可以直接卡入止口定位，省去额外的定位柱结构，

　　同时凸台高出屏幕表面0.3mm，日常放置时屏幕不会直接接触桌面，避免刮花显示区域。四个角的螺丝孔位做了沉台设计，装配后螺丝头完全沉入壳体内部，不会突出外壳表面刮蹭衣物或者设备表面，沉台深度刚好匹配M2自攻螺丝的头部高度，不会出现螺丝锁付后顶到内部电路板的问题。从内部安装结构来看，壳体内部的筋位完全围绕AMG8833模组、主控电路板、供电电池的排布做设计，电池仓位于握持段内部，刚好平衡屏幕端的重量，让整机的重心落在握持区域的中心位置，举持检测时不会出现头重脚轻的晃动感。电路板固定柱的高度经过公差匹配，锁付螺丝后电路板与壳体内壁保留0.5mm的间隙，避免壳体注塑收缩产生的形变挤压电路板上的贴片元件，热成像传感器的开孔位置做了倒角处理，

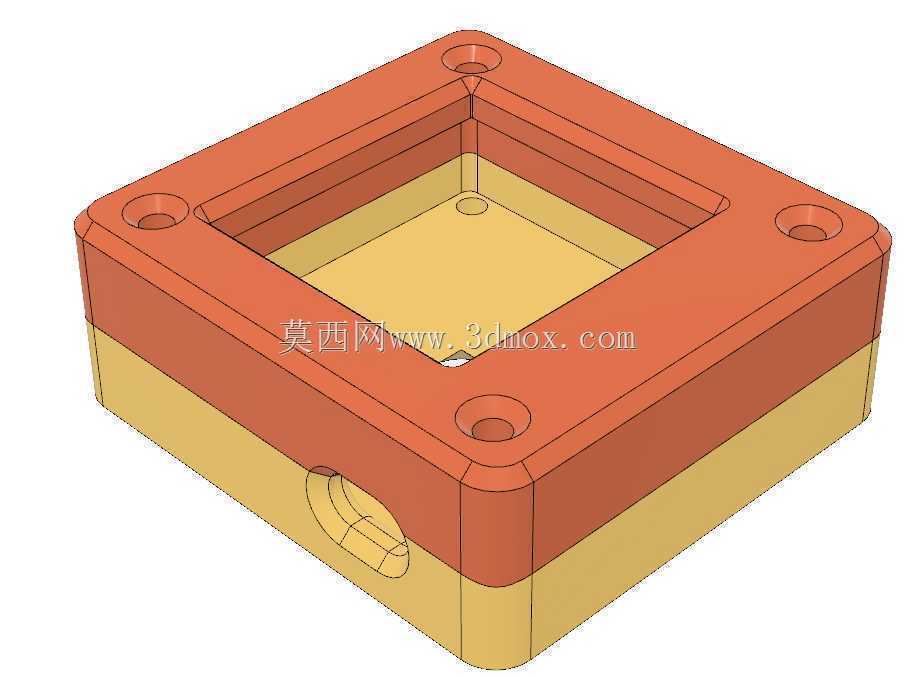

　　不会遮挡传感器的视场角，保证8*8阵列的测温范围完全覆盖设计视场。外壳侧边预留的挂绳孔位置，刚好在握持段的尾端，穿入挂绳后可以套在手腕上，高空作业时设备意外脱手也不会坠落，挂绳孔的壁厚做了局部加厚，能承受5kg以上的拉力，满足高空作业的安全要求。从结构设计的合理性角度看，这款外壳采用上下分壳的结构，分模线位于壳体侧面的中心位置，注塑生产时不会出现明显的夹线，后续做表面磨砂处理时可以完全遮盖分模线痕迹，上下壳的定位采用止口配合，装配时错位量控制在0.1mm以内，不需要额外做打磨调整就能达到外观装配要求。考虑到户外使用的场景，壳体的接缝处预留了0.5mm的密封胶槽，装配时打胶后可以达到IP54的防护等级，

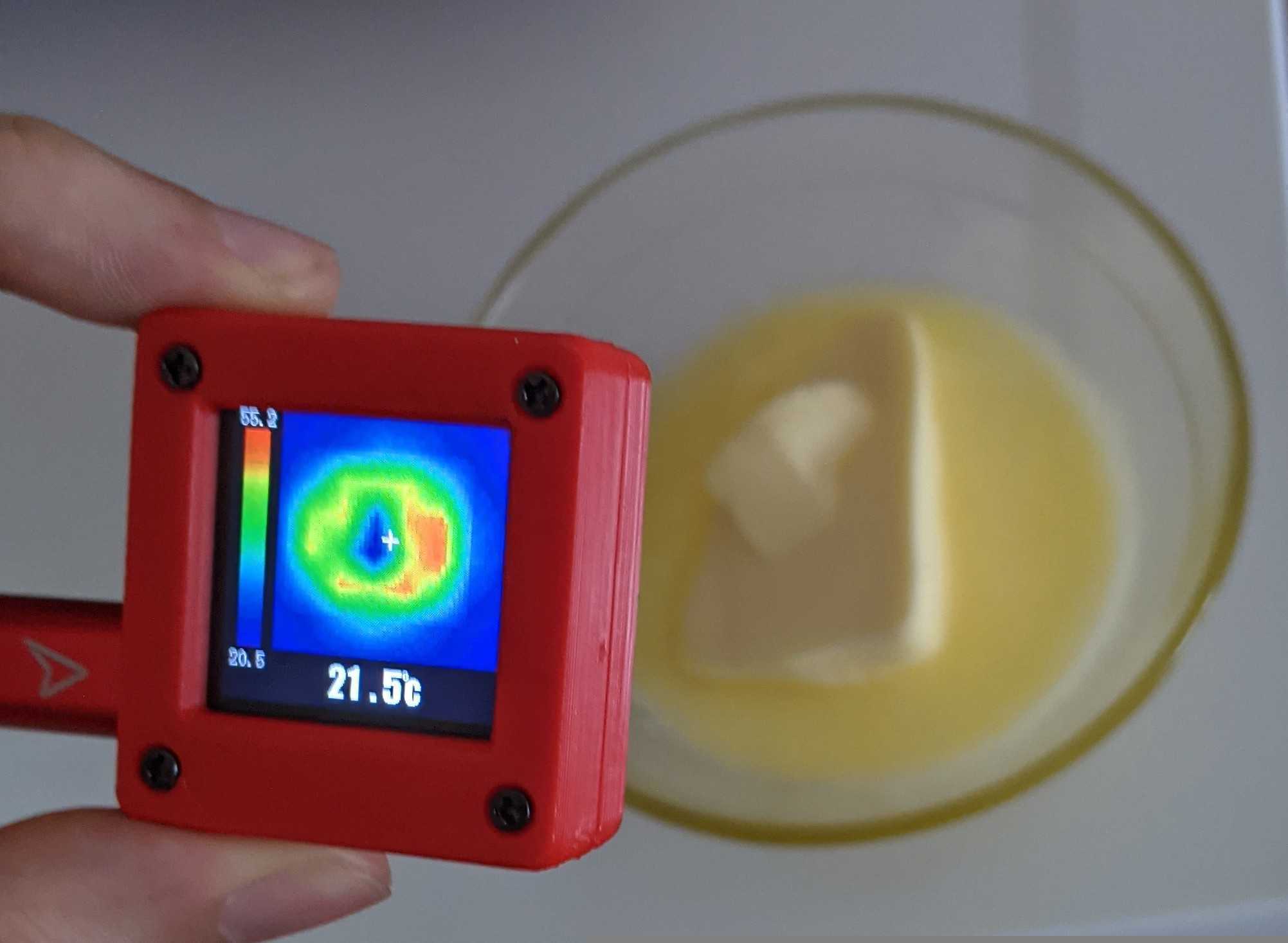

　　日常巡检时遇到少量扬尘或者溅水不会影响内部电路的正常工作。屏幕下方的按键区域做了一体化的按键凸点，和上壳一体注塑成型，不需要额外装配独立按键，减少装配工序的同时，也避免了按键缝隙进灰的问题，按键的触发行程控制在0.4mm，按压力度在1.5N左右，操作时不会出现过硬按不动或者过软误触发的问题。实际装配验证中，这款外壳可以兼容常规的0.96寸OLED显示屏，AMG8833传感器模组直接对准前端开孔，通过内部筋位卡紧不需要额外打胶固定，电池采用常规的锂聚合物电池，通过导线连接到主控板，电池仓内部做了两条防滑筋，避免电池在仓内晃动产生异响。外壳前端的探测面做了10度的倾斜角度，手持自然下垂状态下，传感器的探测方向刚好朝向斜前方的待检测区域，不需要刻意翻转手腕就能对准检测目标，长时间作业时可以大幅降低手腕的疲劳度。从安装边界尺寸来看，整机的长宽高控制在便携设备的合理区间，可以轻松放入工作服的口袋中，不需要额外携带工具包，外壳的边角全部做了R2的圆角处理，放进口袋时不会勾扯衣物面料，日常携带不会产生明显的异物感。针对不同使用场景的适配，这款外壳的表面做了细磨砂处理，手上沾有少量油污或者汗液时也不会打滑，握持稳定性有足够保障，红色的壳体配色在工业现场环境中辨识度很高，随手放置在设备旁也不容易遗失。
