ANSI B16标准150级凸面盲板法兰结构

　　在石油化工、市政给排水、热力管网、工业制程流体输送系统的管路布设作业中，盲板法兰是管路临时或永久封堵、分段试压、后期预留接口拓展场景下的核心承压连接件，这款适配ANSI B16标准的150级凸面盲板法兰，就是针对低压公制与英制混装管路场景设计的标准化封堵构件。不同于普通板式平焊法兰需要对接管道实现介质通连，盲板法兰的核心作用是在管路末端、检修隔断点位形成刚性密封封堵，不需要预留管道焊接的内孔结构，整体为实心圆盘式承压结构，能在150磅级对应的额定承压工况下，长期承受管路内介质的静压力、温度交变产生的热应力，以及管路安装时的螺栓预紧力载荷。

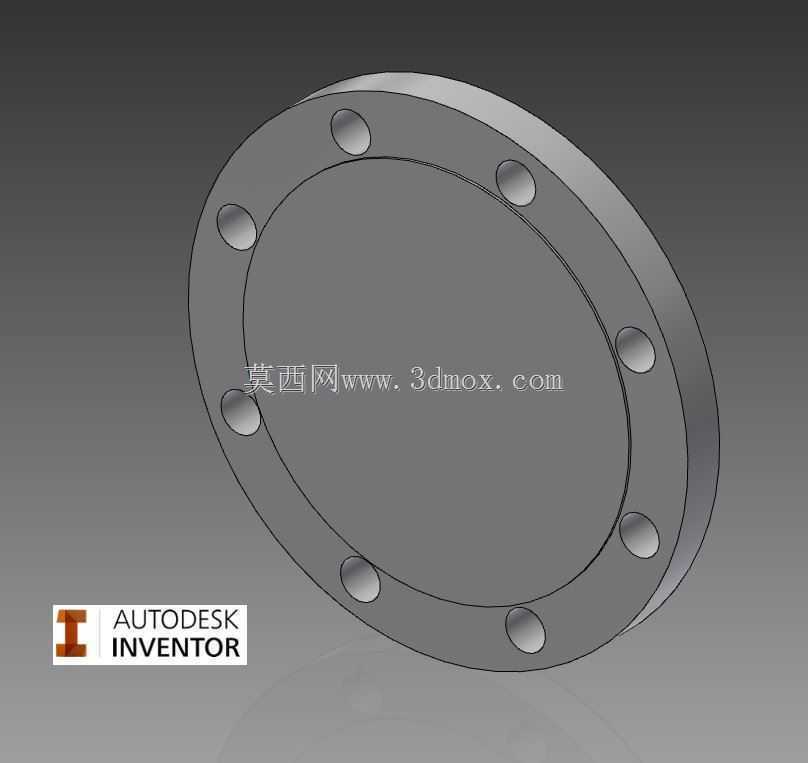

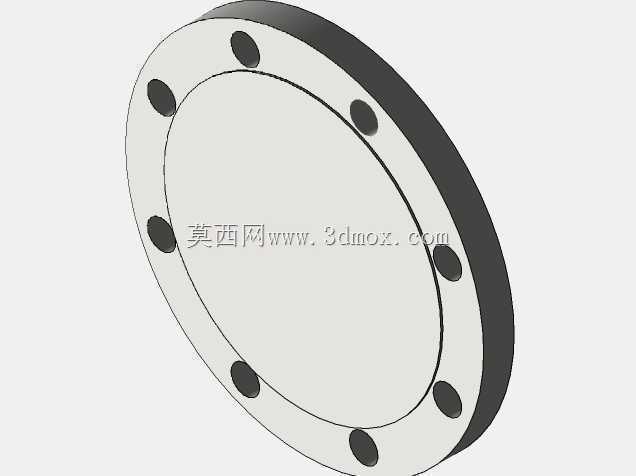

　　从结构设计逻辑来看，这款法兰采用凸面密封面形式，也就是行业内常说的RF面，密封面相对于法兰本体平面有一定高度的凸起，凸起部分的表面加工精度满足密封垫片的压合要求，相比全平面法兰，凸面结构能让螺栓预紧力更集中地作用在密封垫片的环形接触区域，在相同螺栓扭矩下能获得更高的密封比压，适配石棉橡胶垫、缠绕垫、非金属平垫等多种常用低压管路密封垫片，不需要额外加工榫槽或凹凸配对结构，安装容错率更高，适合现场施工条件有限的户外管路安装场景。法兰盘周向均匀分布的螺栓孔，是严格按照ANSI B16标准150压力级对应的螺栓孔中心圆直径、孔径、孔位角度排布的，能和同压力等级、同通径的对焊法兰、平焊法兰、阀门法兰端实现完全互换，不需要现场重新扩孔或调整孔位，安装时只需要配对法兰之间放置对应规格的密封垫片，穿入对应规格的六角螺栓，按照对角分次拧紧的工艺要求施加扭矩，就能达到可靠的密封效果。

　　这款法兰的参数化设计覆盖了0.5英寸到24英寸的全通径规格，作为台式iPart构件使用时，设计人员只需要在建模环境中选定对应的公称通径参数，模型就能自动更新对应尺寸的法兰外径、螺栓孔数量、螺栓孔中心距、凸面密封面直径、法兰整体厚度等所有关联尺寸，不需要逐个规格重复建模，能大幅提升管路三维布设的效率。模型中预设的凸面及平面自定义属性，能在生成工程图、导出物料清单时自动提取密封面形式、法兰压力等级、通径规格等关键参数，不需要人工逐个录入属性信息，减少设计过程中的人为出错概率。预设的iMate插入点，是按照管路装配的常规配合逻辑设置的，在装配环境中调用该法兰模型时，能自动识别配对法兰的密封面、螺栓孔中心轴线，实现快速自动对齐配合，不需要设计人员手动逐个添加配合约束，能大幅缩短大型管路装配体的搭建时间。

　　从实际安装边界来看，这款法兰的背部为全平面结构，不需要和管道进行焊接作业，安装时只需要保证配对法兰的密封面无划痕、无锈蚀、无翘曲变形，密封垫片放置位置居中无偏移，螺栓穿入时保持自由对中，不要强行撬拨法兰孔来穿入螺栓，避免法兰安装后存在附加内应力。在管路试压作业中使用该盲板作为封堵构件时，要根据试压压力核算法兰的厚度及螺栓规格是否满足承压要求，150级的额定承压能力对应常温下的非冲击性流体介质工况，若用于高温介质、脉动压力管路场景，需要重新校核法兰的结构强度，避免长期运行中出现法兰变形导致的密封泄漏问题。日常运维中，凸面密封面的防护是重点，存放和安装过程中要避免密封面被磕碰划伤，若密封面存在轻微锈蚀或划痕，可采用细砂纸沿环形方向打磨修复，若划痕深度超过密封面的加工余量，则需要更换法兰，避免压合后垫片无法填补划痕形成泄漏通道。

　　在三维建模层面，这款法兰的建模过程充分考虑了工程实际的加工工艺，法兰盘的所有锐边都做了符合加工要求的倒角处理，螺栓孔的两端都设置了沉孔倒角，避免螺栓穿入时被孔边毛刺卡滞，凸面密封面与法兰本体的过渡位置采用圆角过渡，减少应力集中现象，避免法兰在承压过程中在过渡位置出现应力开裂。模型的几何精度完全满足数控加工、3D打印样件制作、装配干涉检查的使用要求，不存在几何重叠、破面、缺失特征等建模问题，导入各类三维CAD软件时都能实现完整的特征识别，不需要进行几何修复就能直接用于装配设计、工程图生成、仿真分析等后续工作。
