20升立式便携塑料储液容器设计

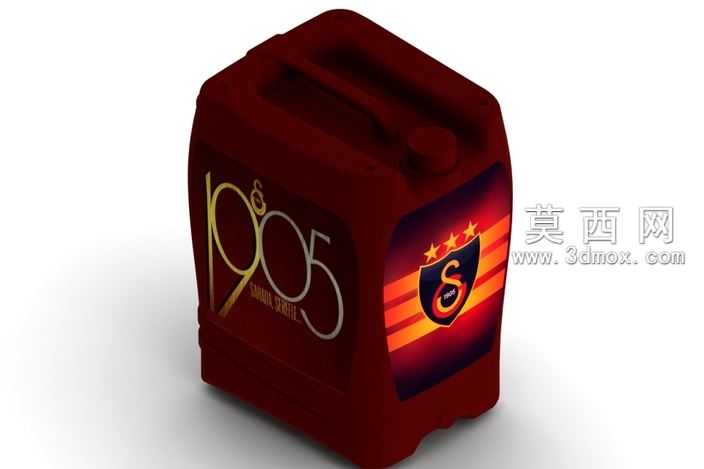

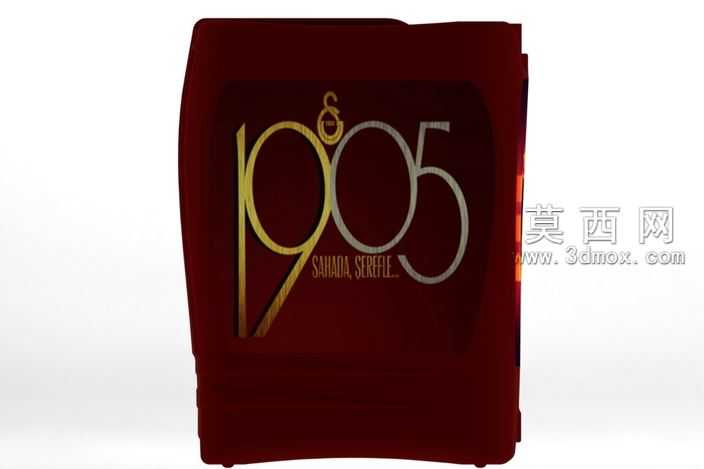

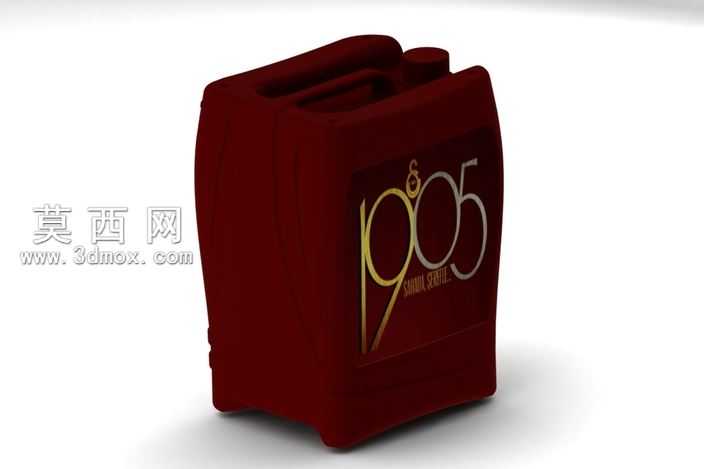

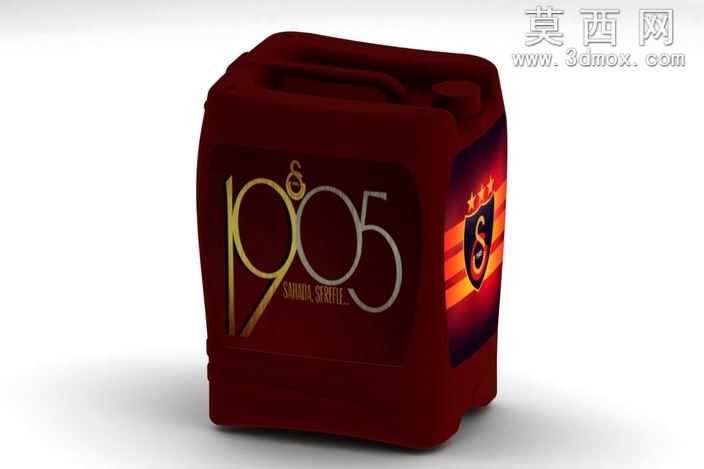

本作品为20升容量的立式塑料储液容器三维建模设计，整体采用一体化注塑成型的结构思路，在三维建模过程中优先考量了民用储液容器的实用性、堆叠性与搬运便捷性需求。建模阶段首先通过草图绘制确定容器的主体轮廓，针对传统方桶棱角分明易磕碰破损、圆桶空间利用率低的问题，将主体截面设计为带大圆角过渡的类方形结构，既提升了仓储堆叠时的空间利用率，又通过圆弧曲面分散了注塑冷却过程中的内应力，降低成品开裂风险。容器顶部设置一体化内嵌式提手结构，提手边缘做了多段圆弧倒角处理，建模时精准控制提手的握持宽度与深度，匹配成年人手部握持尺寸，避免搬运时勒手的问题，同时提手采用内凹不突出顶面的设计，方便多个容器上下堆叠时完全贴合，不会出现顶部凸起影响堆叠稳定性的情况。顶部一侧预留标准螺纹注液口结构，建模时严格匹配通用密封盖的螺纹参数，保证后续配套零件的通用性，注液口旁设置小型透气凸台，平衡倾倒液体时的内外气压，避免出液断续飞溅的问题。容器侧壁设计了多道内凹式加强筋结构，沿竖向与横向交错分布，在不增加整体壁厚的前提下大幅提升桶身的抗挤压、抗冲击性能，建模时通过曲面放样命令实现加强筋与桶身主体的顺滑过渡，避免出现应力集中的锐角结构。底部设计四个凸起的支撑脚，支撑脚之间预留叉车与手动搬运车的叉取空间，同时支撑脚的凸起结构刚好可以嵌入上方同型号容器的顶部内凹区域，进一步提升堆叠运输时的防滑性能。材质渲染阶段选用食品级半哑光HDPE塑料材质，调整材质的粗糙度与反光参数，还原真实塑料容器的柔和质感，同时通过光影渲染突出桶身曲面的过渡细节，清晰展现各部分结构的设计细节。整体建模过程全程匹配注塑生产的工艺要求，所有结构均做了脱模斜度处理，避免出现倒扣无法脱模的结构，壁厚控制均匀，保证注塑生产时的成型质量，既满足日常储液的使用需求，又兼顾了生产、运输、堆叠全流程的实用性。
