机加工用V型夹紧定位工装结构

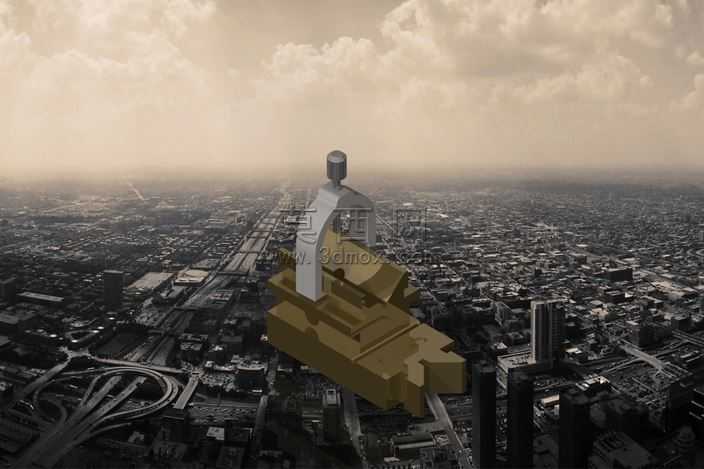

该三维模型为机加工场景常用的V型夹紧定位工装，整体采用模块化组合式结构设计，建模过程中先以基准坐标系定位V型块主体的放置平面，通过拉伸、切除特征完成V型承托槽的精准成型，槽体夹角采用行业通用的90度设计，可适配不同直径的轴类、圆柱类工件的定位装夹需求。夹紧机构部分采用拱形架搭配顶部压紧螺杆的结构，建模时通过螺旋扫描特征生成螺杆的传动螺纹，还原真实的螺纹传动进给逻辑，拱形架与底部基座通过两侧的定位凸台完成装配约束，保证夹紧受力时的结构稳定性。基座部分设计有滑移导向槽，可适配不同长度工件的装夹调整，建模时对导向槽的配合公差做了模拟预留，还原实际工装的可调属性。材质渲染阶段，基座与V型块主体赋予铸铁哑光金属材质，还原工装常用的铸铁基材质感，表面添加细微的磨砂纹理与使用磨损痕迹，提升模型真实感；夹紧螺杆与拱形架赋予调质钢材质，添加轻微的金属反光效果，区分不同部件的材质属性；背景采用暖黄色渐变地面，添加柔和的环境阴影与地面反射效果，突出工装的立体结构层次。设计思路上，该工装兼顾定位精度与操作便捷性，V型槽的自定心属性可减少工件装夹时的找正时间，顶部螺杆的压紧方式操作简单、夹紧力可控，底部的滑移结构拓展了工装的适配范围，整体结构无冗余设计，符合机加工工装的实用化设计原则，建模过程中所有装配部件均保留了完整的参数化特征，可根据实际装夹需求调整V型槽尺寸、螺杆行程、基座长度等参数，具备较高的二次修改实用性。
