iPack后部模块化插头注塑成型模具结构

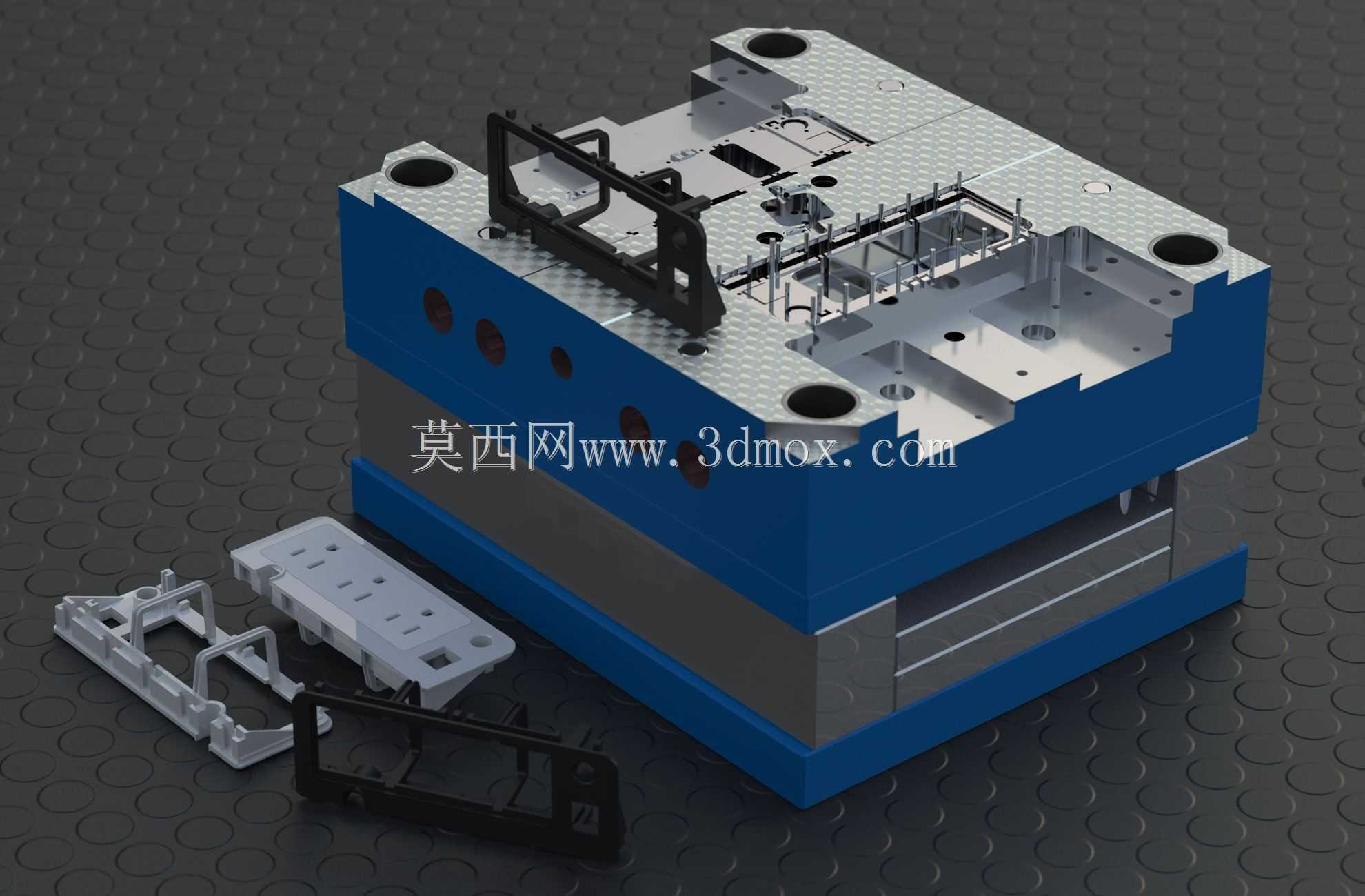

　　这套模具对应iPack模块化UPS系统后部的插头支架类塑件生产，在机房供配电、工业不间断电源集成场景中，这类接插件承担着UPS功率模块与外部供电回路、负载回路的快速连接功能，既要保证大电流通流过程中的接触可靠性，也要满足模块热插拔时的结构导向与定位精度，避免插接错位引发的接触不良、拉弧等故障。从模具整体结构来看，采用了标准两板模基础上叠加局部抽芯的结构布局，模架选用标准龙记模架规格，上下模座的安装孔位完全适配常规160吨卧式注塑机的工作台T型槽间距，无需额外加工过渡垫板即可直接上机装夹，模具闭合总高度控制在注塑机最大最小模厚区间的中位值，预留足够的调模余量，适配不同批次塑化条件下的模厚微调需求。

　　成型部分的型腔拆分充分考虑了塑件的结构特征，插头支架上带有多组侧向的卡扣安装位、接线端子避让槽，这些特征无法通过上下模直接开模脱出，因此在模具的定模侧设置了四组斜导柱驱动的侧向抽芯滑块，滑块的锁紧楔角度比斜导柱角度大2度，避免注塑过程中滑块受型腔内熔体压力后退产生飞边。型芯部分针对塑件上的薄壁格栅结构做了镶件拆分设计，每一处厚度小于1.2mm的格栅位置都单独做了铍铜镶件，既可以通过铍铜的高导热性缩短该位置的冷却周期，也能在格栅出现填充不足、飞边缺陷时单独更换镶件，无需整体返修型芯，大幅降低后期模具维护成本。

　　浇注系统采用了侧浇口进胶的方案，浇口位置选在塑件底部的非外观安装面，浇口宽度2mm、厚度0.8mm，既可以保证PP加20%玻纤的改性料能够快速填充整个型腔，也能在开模后通过人工掰除即可去除浇口凝料，无需后续额外的剪浇口工序，适配批量生产的节拍要求。冷却回路采用了环绕型腔的环形水路设计，水路直径8mm，距离型腔壁的距离统一控制在15mm，相邻水路的间距保持在25mm，保证整个型腔表面的温度差控制在5摄氏度以内，避免塑件因冷却不均出现翘曲变形，影响后续插头与插座的插接配合精度。

　　顶出系统采用了顶针加顶板的组合顶出方式，针对塑件上的薄壁框架位置，设置了直径4mm的扁顶针，顶针位置避开塑件的外观面与配合面，顶出行程设置为25mm，保证塑件能够完全脱离型芯，同时在顶针板上设置了行程限位柱，避免顶出过程中顶针碰撞型芯造成损伤。导向系统除了模架自带的四组导柱导套外，在每一组侧向滑块的位置都额外设置了精准导向的边锁，保证合模过程中型芯与型腔的同轴度误差控制在0.02mm以内，避免出现塑件壁厚不均的问题。

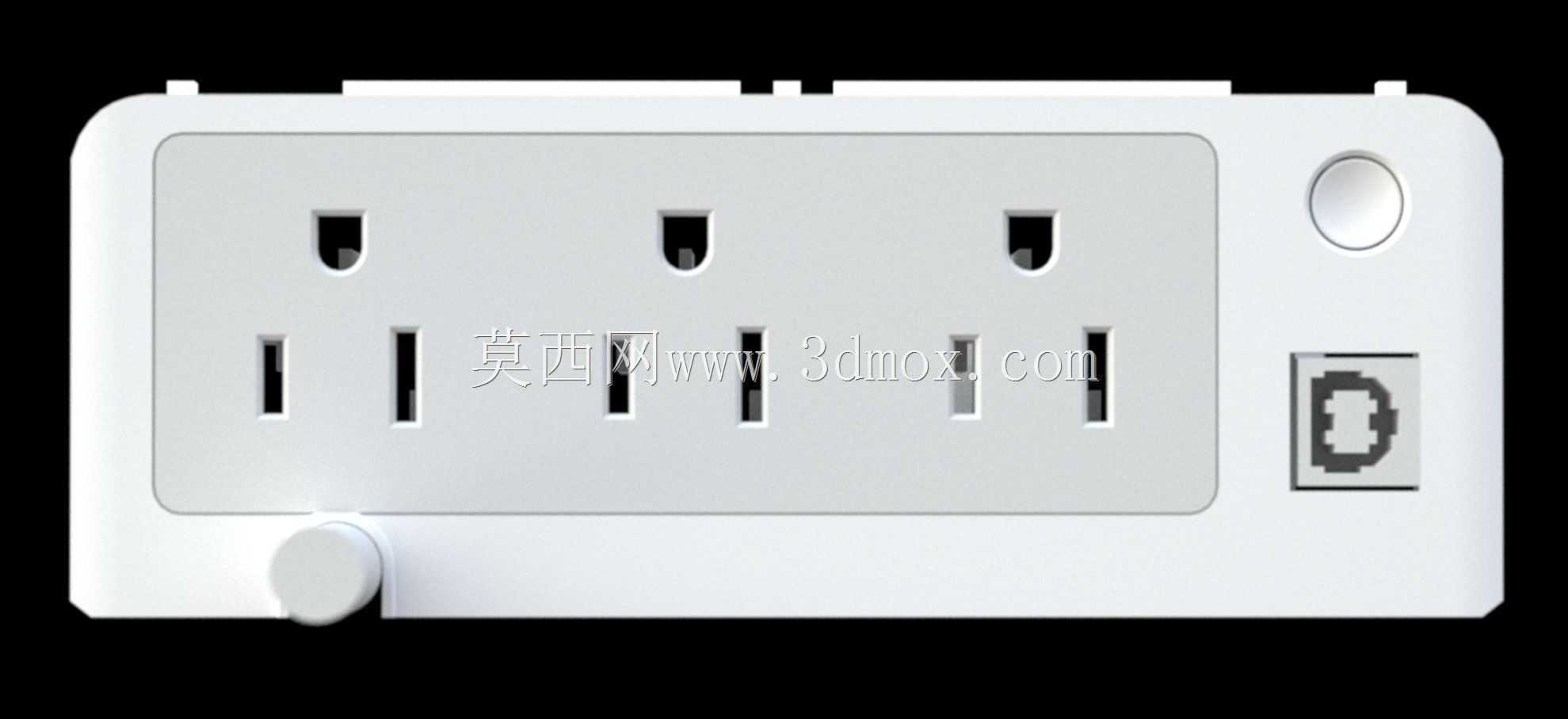

　　这套模具生产出的插头支架塑件，所有安装孔位的位置度公差控制在0.05mm以内，能够直接与UPS模块后部的金属接线端子、塑料导向件完成装配，无需二次修配，塑件的表面粗糙度达到Ra1.6，满足接插件的外观要求，同时塑件的翘曲变形量控制在0.1mm以内，保证插拔过程中能够顺利进入插座导向槽，不会出现卡滞问题。在实际生产场景中，这套模具的成型周期可以控制在28秒以内，单模次产出1件塑件，配合自动化机械手取件可以实现24小时连续生产，满足UPS整机批量装配时对该类接插件零件的产能需求，同时模具的易损件都做了标准化设计，所有顶针、弹簧、水嘴都选用标准件，出现损耗时可以快速更换，减少停机维护时间。
