无线喷水器配套微型高压喷水压力泵结构

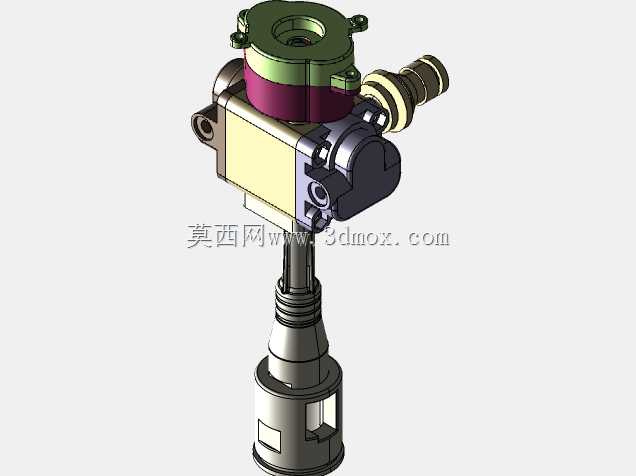

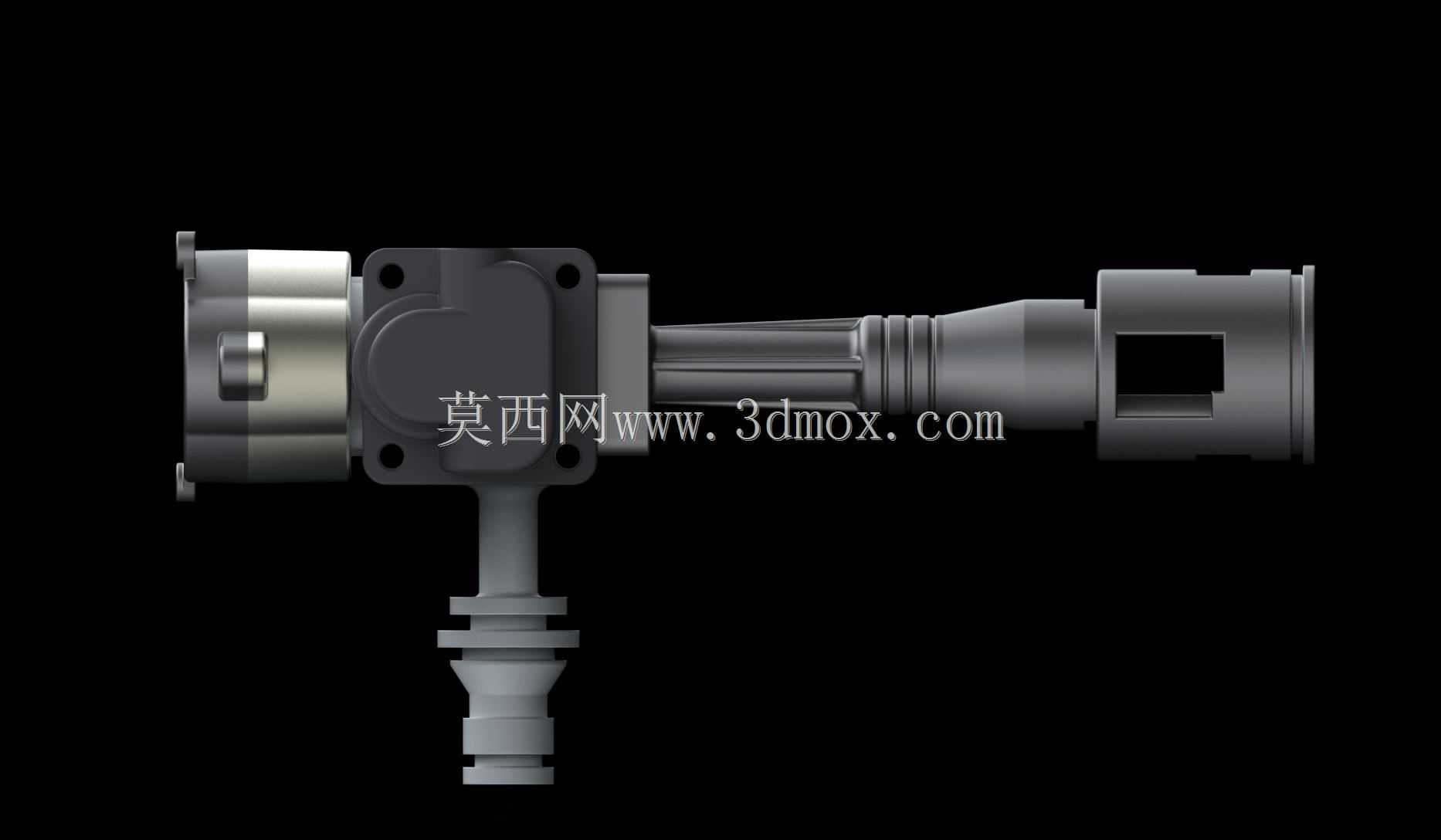

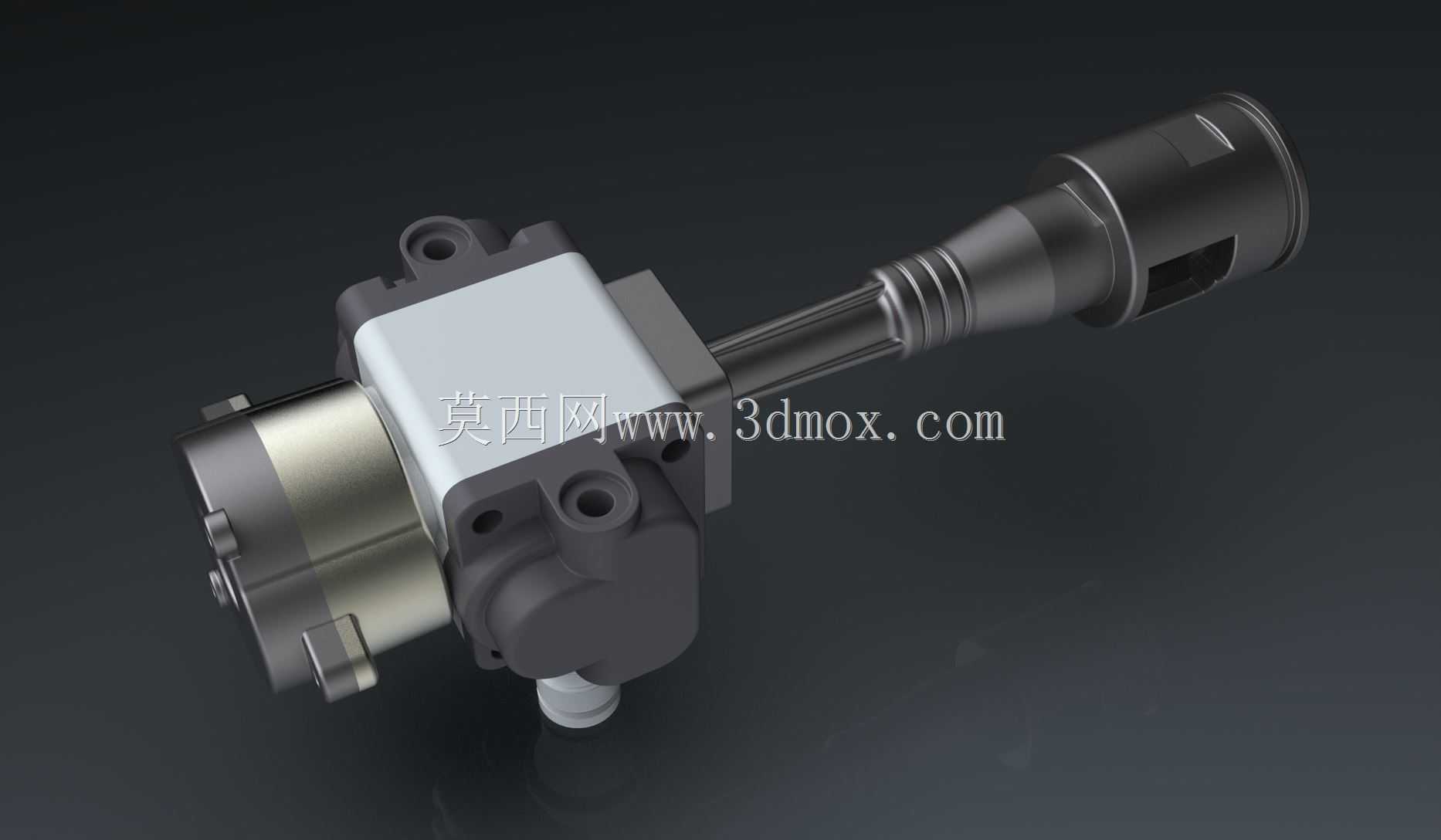

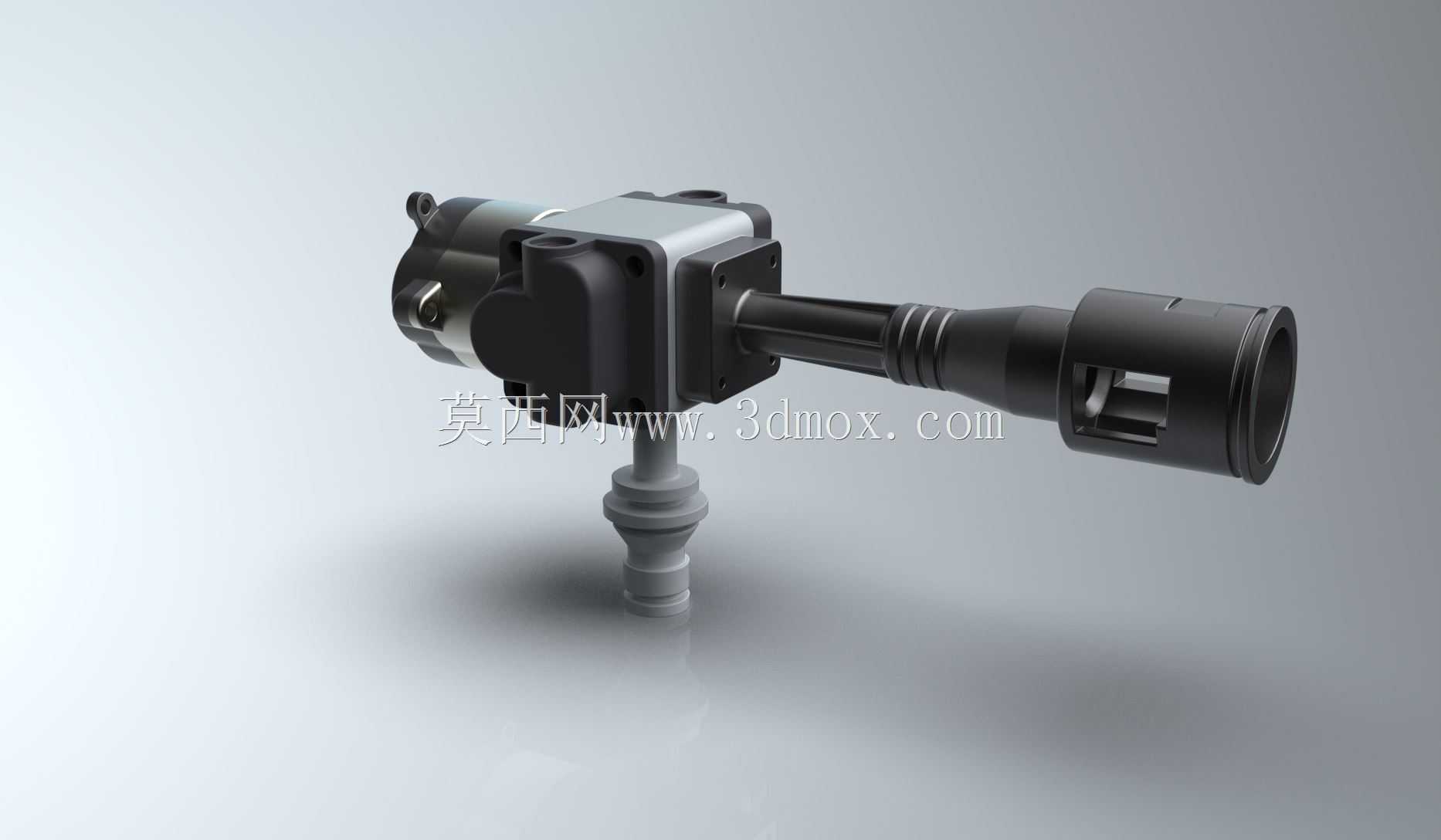

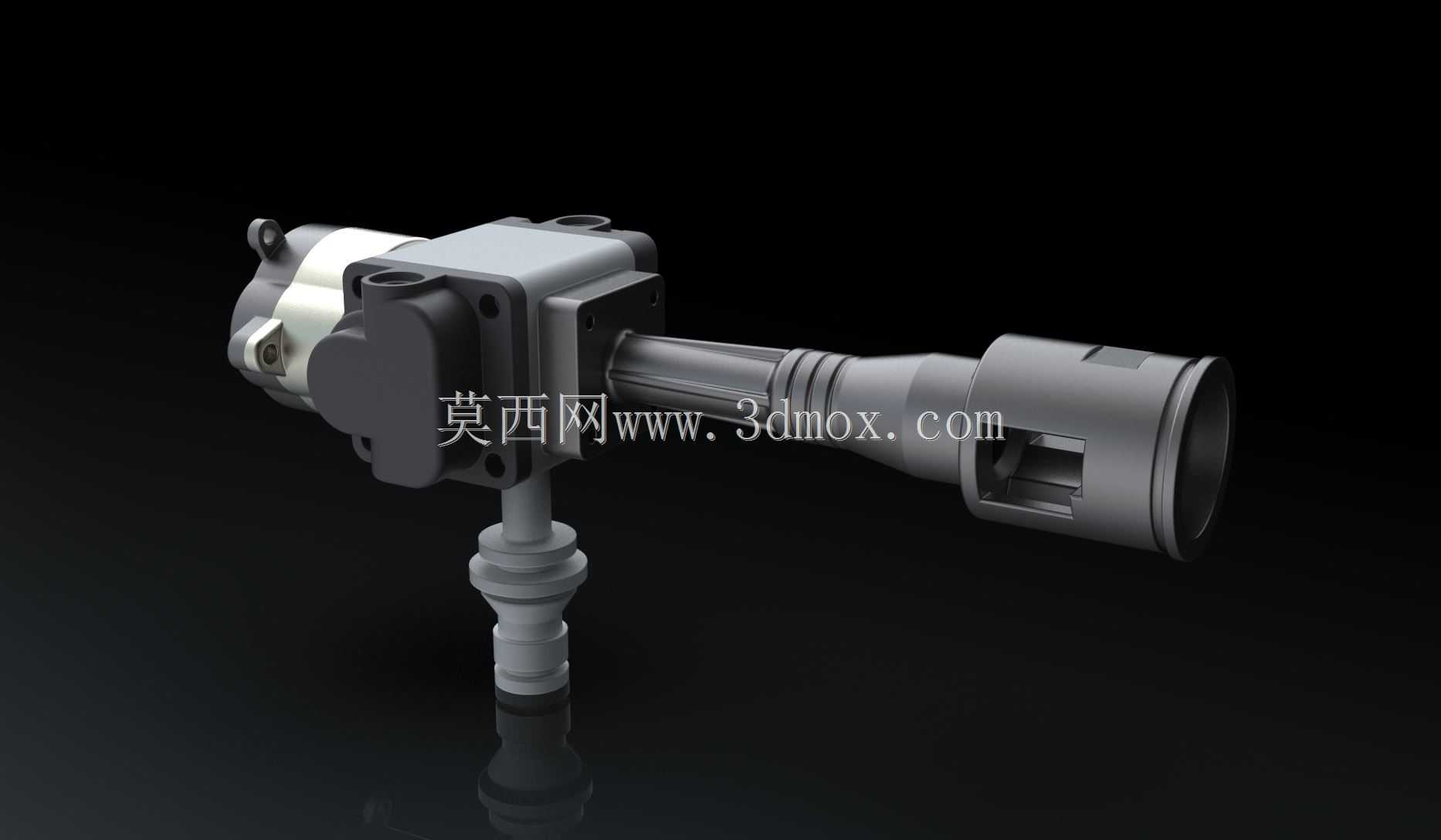

　　这款微型高压喷水压力泵，核心适配场景是手持无线喷水类设备，在家庭园艺浇灌、家用高压冲洗、小型喷雾作业场景中作为核心动力部件使用，区别于传统有刷结构的泵体，其采用无刷动力结构设计，能够在连续作业工况下保持更稳定的输出特性，同时降低运转过程中的碳刷磨损损耗，延长设备整体的无故障运行时长。从结构布局来看，泵体采用分体式集成设计，动力段与泵腔段做了紧凑的同轴衔接，进水端采用下置式快插接头结构，接头处做了环形密封槽设计，能够适配常规内径的柔性输水软管，安装时仅需将软管推至接头限位台阶处即可完成密封连接，无需额外加装喉箍等固定件，大幅降低终端用户的装配门槛。出水端采用加长式硬质出水接杆，接杆表面做了多道环形防滑槽，既可以直接连接各类可调式喷嘴，

　　也可以通过转接结构延长喷杆长度，满足不同喷射距离的使用需求。设计过程中充分考虑了手持设备的重量平衡需求，泵体整体采用非对称布局，动力模块的重心靠近设备握持段位置，能够降低手持作业时的前端坠手感，外壳结合面采用止口式密封结构，配合密封胶圈能够实现日常洒水、冲洗场景下的防泼溅需求，避免作业过程中溅起的水滴滴入动力模块内部造成电路故障。从安装边界来看，泵体两侧预留了标准化的安装固定孔位，孔位间距适配多数手持无线喷水器的内部安装腔体，安装时可以通过M3规格的螺丝直接固定在设备的内部安装支架上，不需要额外设计定制转接支架，能够缩短配套设备的开发周期。泵腔内部的流道做了圆弧过渡优化，减少高压水流在流道内部的紊流损失，

　　在额定工作电压下能够输出稳定的高压水流，既可以满足园艺作业时的远距离浇灌需求，也可以通过更换喷嘴实现雾化喷雾效果，适配家用消毒、叶面喷水等不同的作业场景。在结构细节处理上，泵体的出水接杆与泵腔衔接处做了加强筋结构，避免设备跌落或者受到侧向冲击力时出现接杆断裂的问题，动力模块的外壳采用高强度工程塑料材质，在保证结构强度的同时控制整体重量，适配手持设备的轻量化设计需求。进水端的接头内部集成了单向止回结构，在泵体停止工作时能够避免管路内部的存水倒流，减少下次启动时的引水时间，保证开机即可快速建立压力输出。这款泵体的整体尺寸控制适配小型手持设备的内部空间，不需要占用过大的腔体体积，能够给配套设备的电池、控制电路板预留足够的布置空间，

　　在结构建模过程中，所有配合面的公差都按照常规注塑件的加工精度做了预留，密封槽的尺寸适配常规线径的橡胶密封圈，能够保证批量生产时的装配一致性，降低生产过程中的选配调整成本。针对家用场景的使用特点，泵体的运转噪音做了针对性优化，动力模块与外壳之间预留了减震间隙，能够降低运转过程中的结构共振噪音，避免家用作业时产生过大的噪声影响。
