家用冰箱用USB充电臭氧杀菌除臭装置

　　这款臭氧杀菌除臭装置的核心应用场景聚焦于家用冰箱内部的空气净化与异味处理，同时也可拓展至小型密闭储物空间、车载储物格等同类狭小封闭环境的消杀需求。从实际使用逻辑出发，冰箱作为低温高湿的密闭存储环境，食材存放过程中易滋生耐低温细菌，同时不同食材串味、腐坏产生的异味分子会长期附着在舱室内壁与搁架缝隙中，常规的擦拭清洁无法彻底分解异味源，也难以对隐蔽角落的菌群进行灭活，这款装置正是针对这类痛点完成的结构设计。

　　从功能特性来看，装置核心采用臭氧发生模块搭配低功率UV-C紫外辅助杀菌单元，臭氧释放量控制在家用安全阈值范围内，既能通过臭氧的强氧化性分解异味分子结构，实现除臭效果，也可对冰箱内常见的大肠杆菌、金黄色葡萄球菌等常见食源性致病菌进行灭活，同时不会在舱室内残留化学消毒剂成分，避免造成食材二次污染。供电模块采用通用USB Type-C接口设计，内置低容量储能电芯，无需在冰箱内部预留固定供电线路，充满电后可连续工作多日，用户可根据冰箱容积、异味程度灵活调整放置位置，无需复杂安装操作。

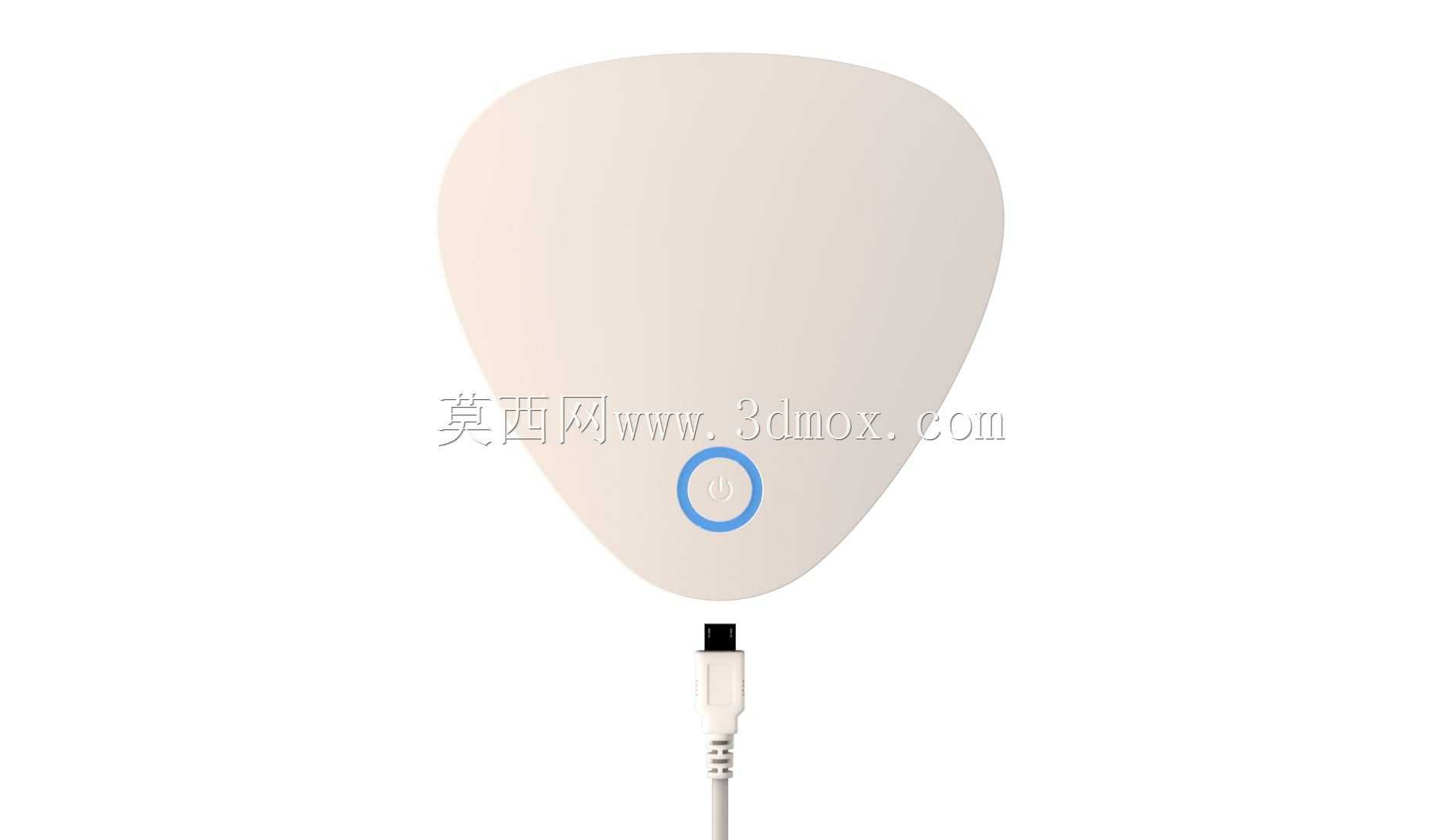

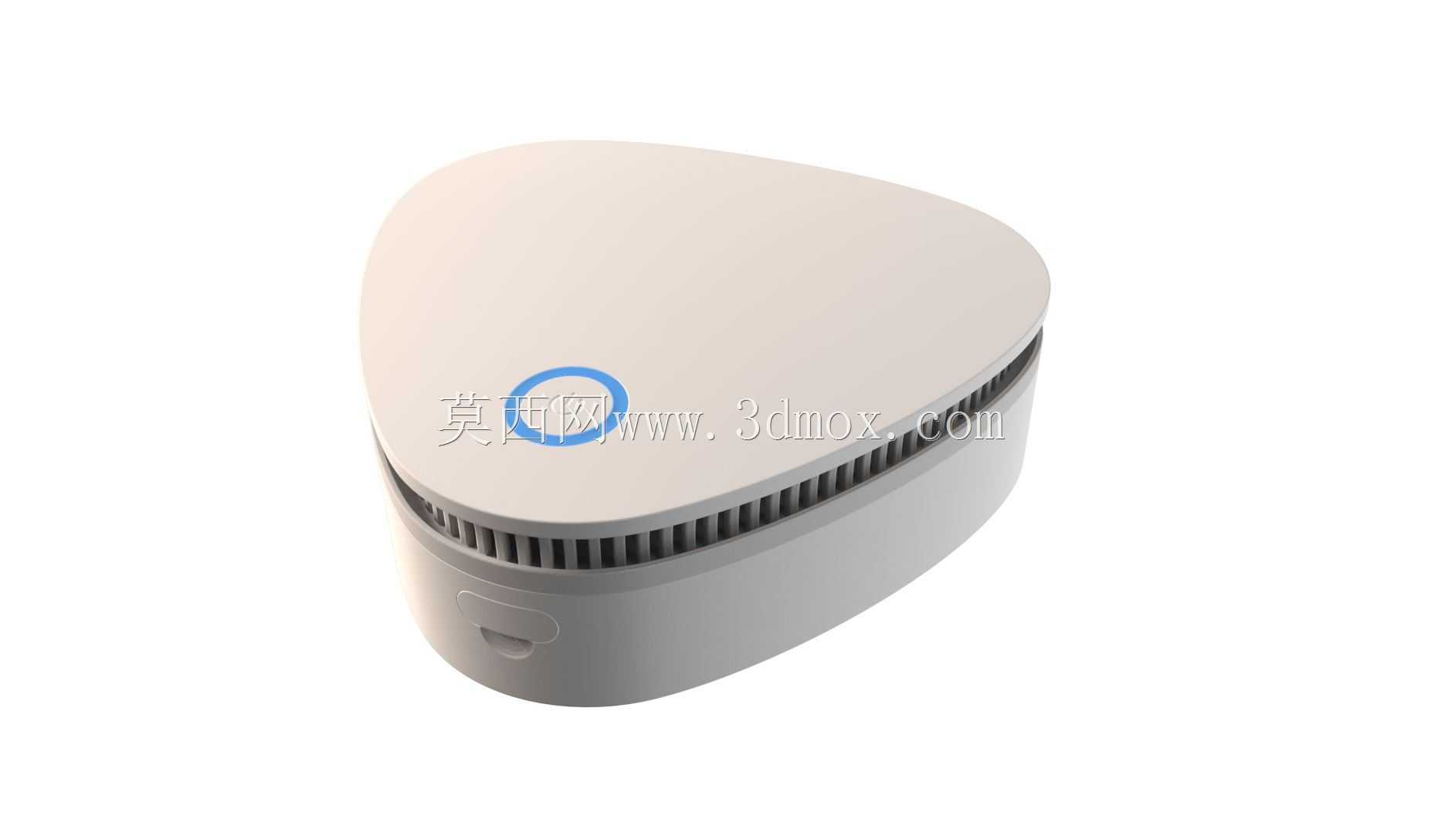

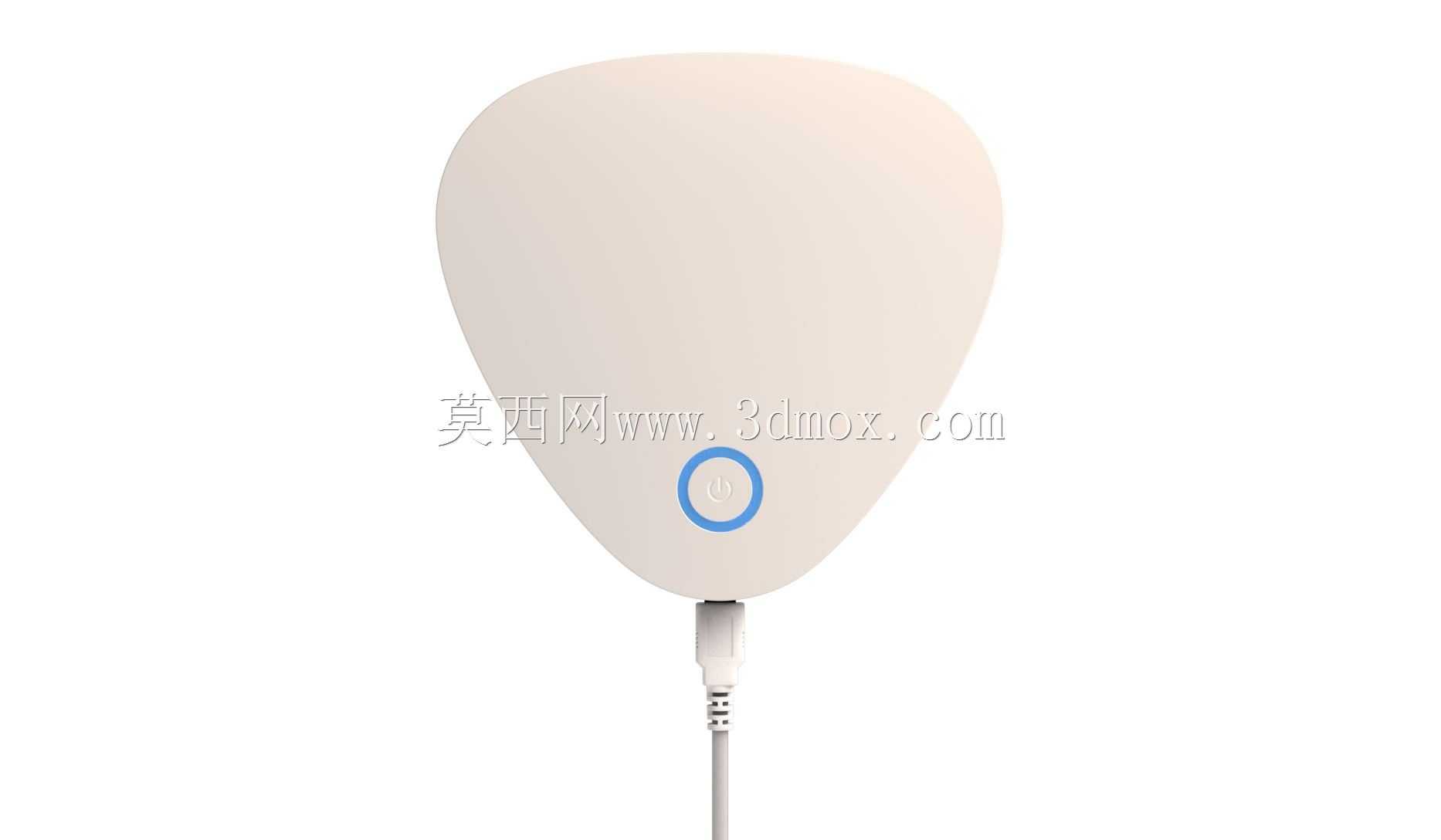

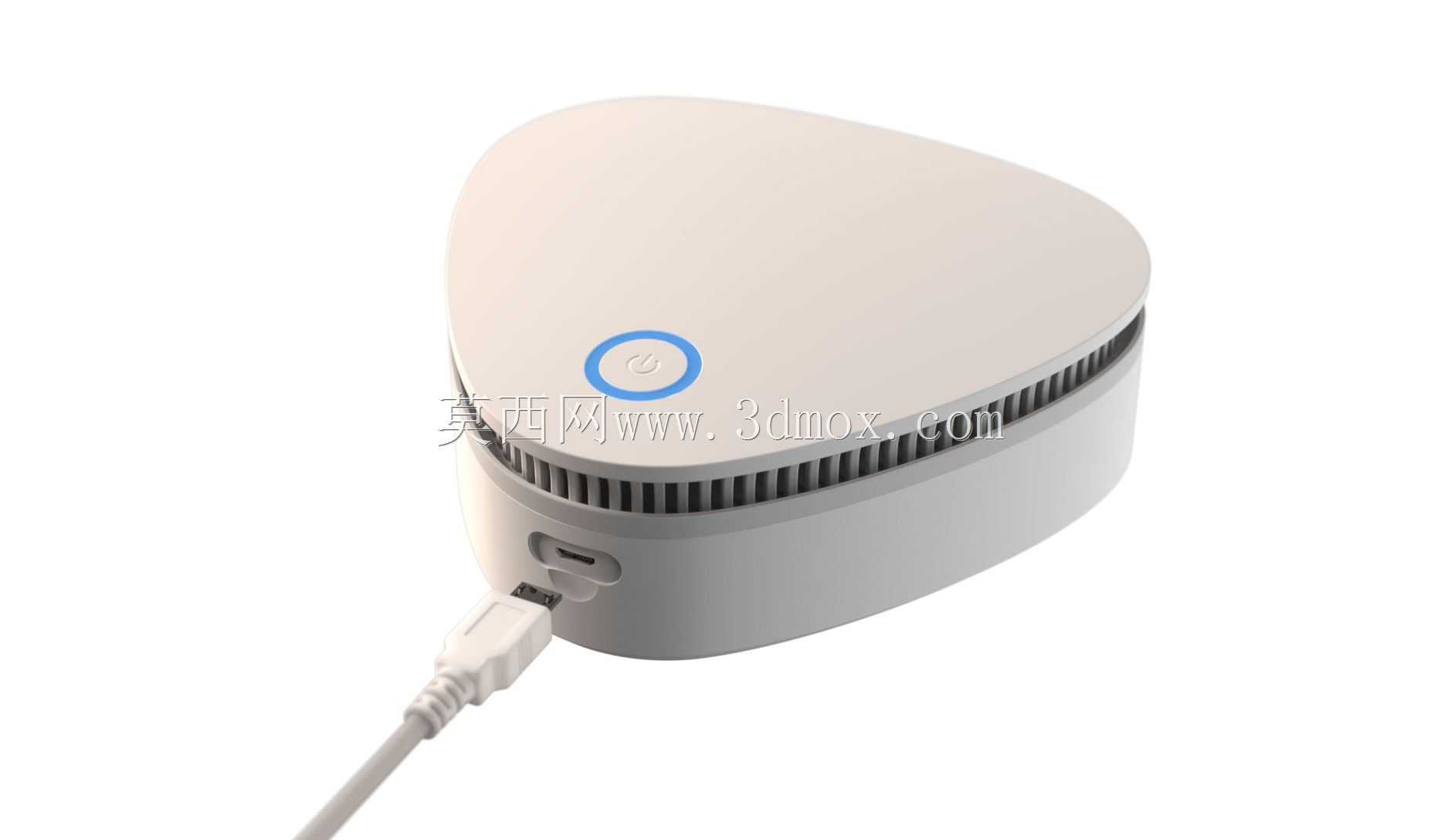

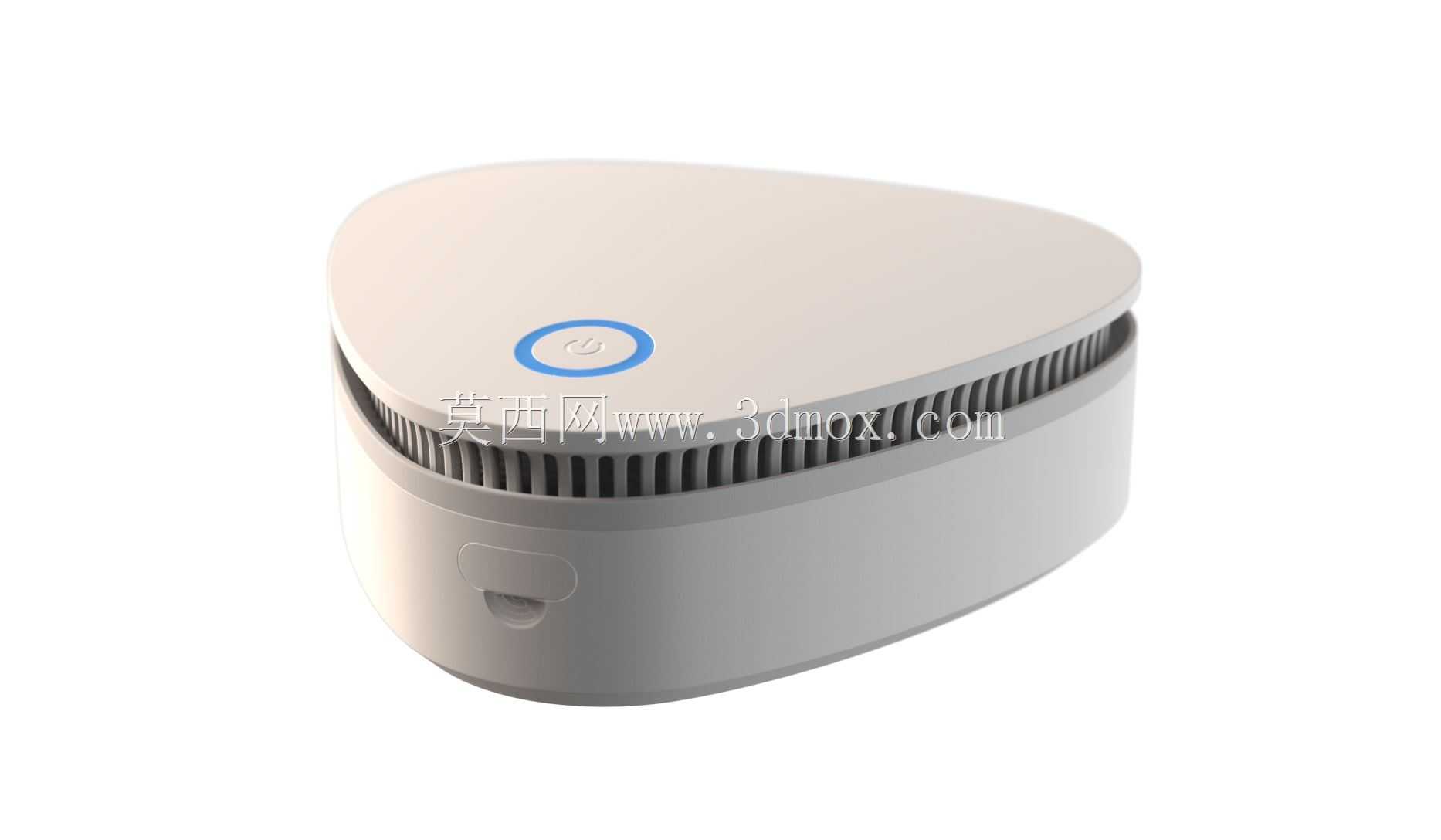

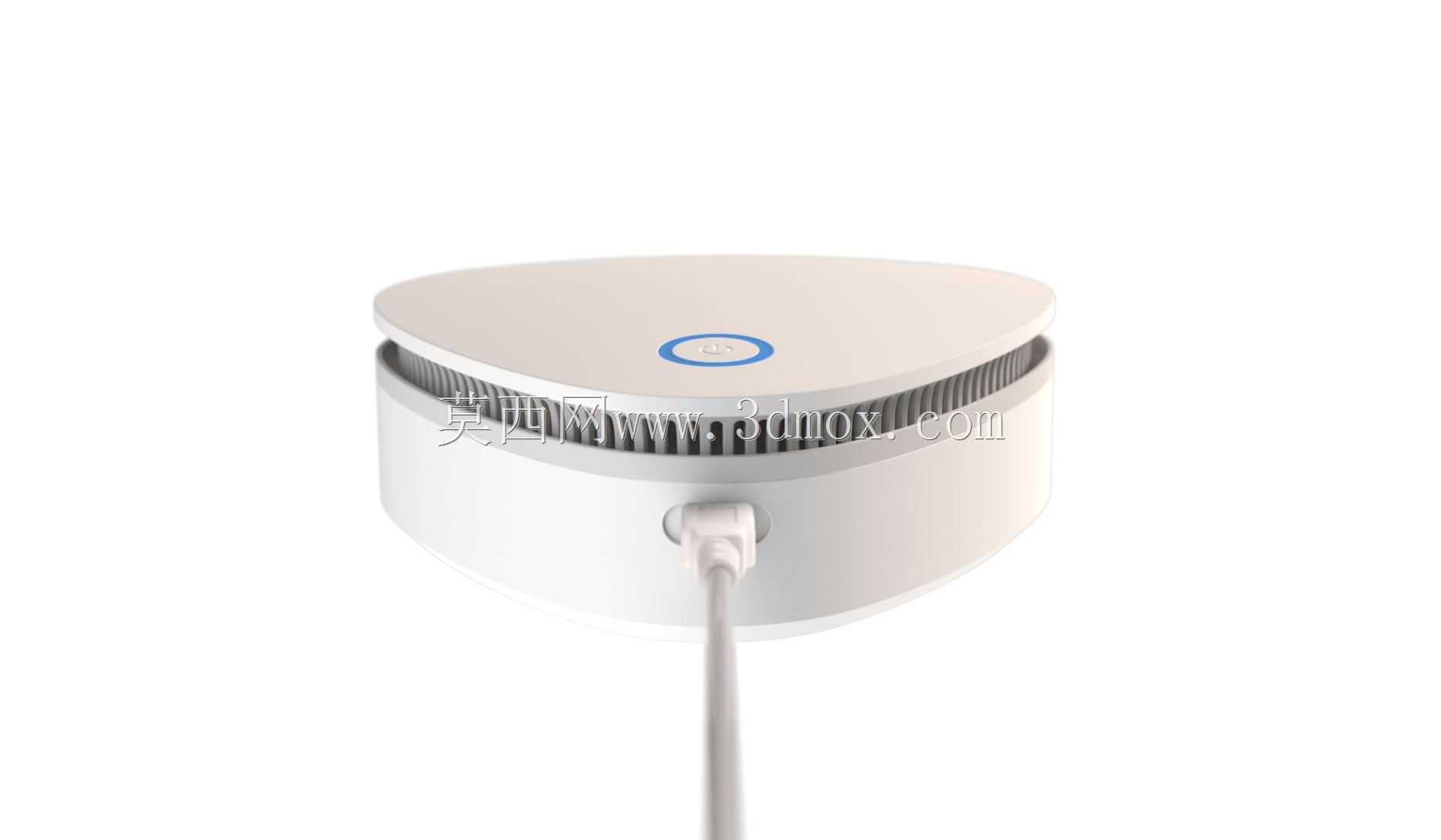

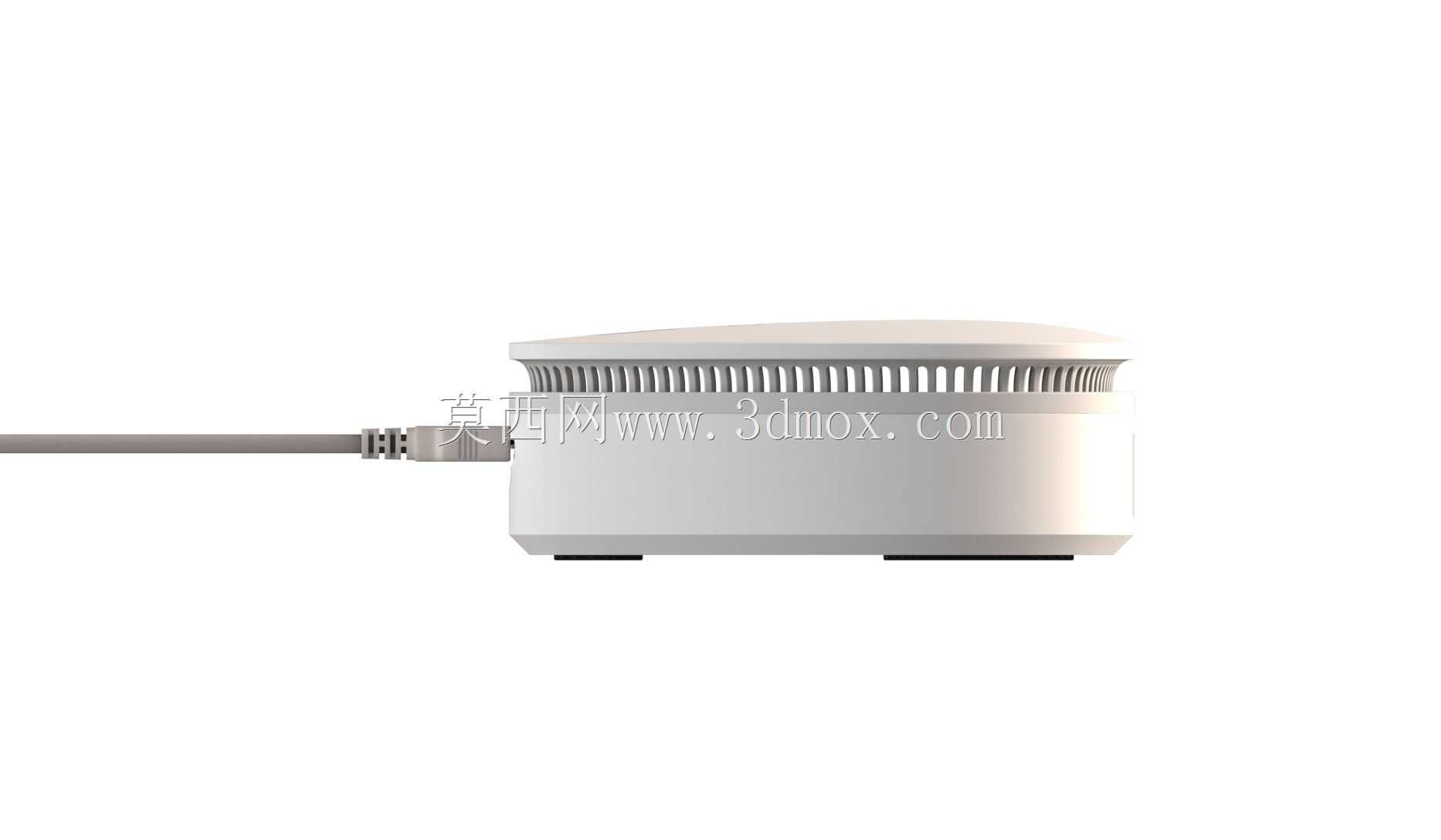

　　设计思路上整体采用圆润无锐角的类三角弧面造型，一方面是为了适配冰箱内部的边角空间，三角形的稳定结构可避免开关冰箱门时的震动导致装置移位倾倒，圆润的外壳曲面没有卫生死角，日常清洁时可直接用湿抹布擦拭表面，不会残留污渍。顶面设置单枚触控式操作按键，按键周围搭配环形状态指示灯，不同灯光颜色对应工作、待机、充电等不同状态，用户无需查看说明书即可直观判断设备运行状态，按键做了凹陷式防误触设计，避免冰箱内食材堆放挤压导致的误启动。机身下半部分环绕设置格栅式出风通道，臭氧可通过格栅均匀扩散至周边空间，不会因为单侧出风导致局部臭氧浓度过高，同时格栅缝隙尺寸控制在2mm以内，避免冰箱内的食物碎屑、冷凝水进入设备内部损坏电路模块。机身底部设置隐藏式USB充电接口，接口位置做了高出底面1.5mm的挡水边设计，可防止冰箱内产生的冷凝水顺着机身流入接口造成短路。

　　从安装边界与尺寸适配角度来看，整机最大直径控制在120mm以内，整体高度不超过60mm，可直接放置在冰箱门搁架、冷藏舱室边角、抽屉上方等闲置空间，不会占用常规食材存放的有效容积，整机重量控制在200g以内，即使放置在冰箱门搁架上，也不会因为开关门的离心力出现滑落。外壳采用食品接触级ABS材质，耐低温性能可覆盖-20℃的冷冻舱环境，长期在低温高湿环境下使用不会出现材质脆化、表面析出有害物质的问题。结构装配上采用卡扣式无螺丝连接，整机外壳没有外露的螺丝孔，既提升了外观整体性，也避免螺丝孔位置积存冷凝水造成锈蚀。内部电路模块做了整体灌胶密封处理，可耐受冰箱内部90%以上的相对湿度环境，不会因为凝露导致电路短路。在实际建模过程中，需要重点关注出风格栅的均匀排布角度，既要保证臭氧扩散效率，也要避免格栅位置形成结构强度薄弱点，同时顶面按键的按压行程需要控制在1mm以内，配合硅胶密封垫实现按键位置的防水效果，内置电芯与臭氧发生模块之间需要预留3mm以上的隔热间隙，避免模块工作时的轻微温升影响电芯使用寿命。
