运动相机地面移动拍摄滑轨小车结构

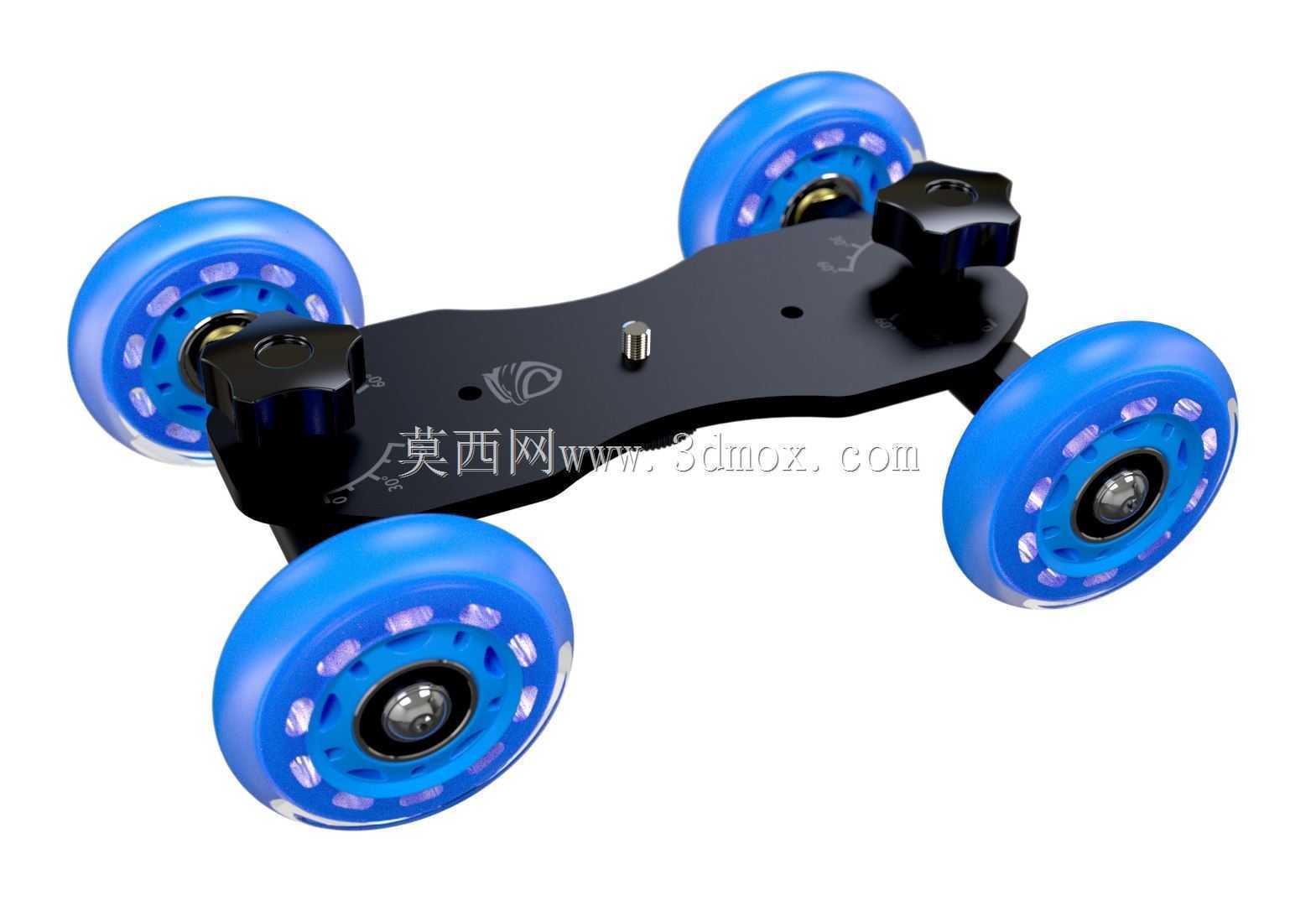

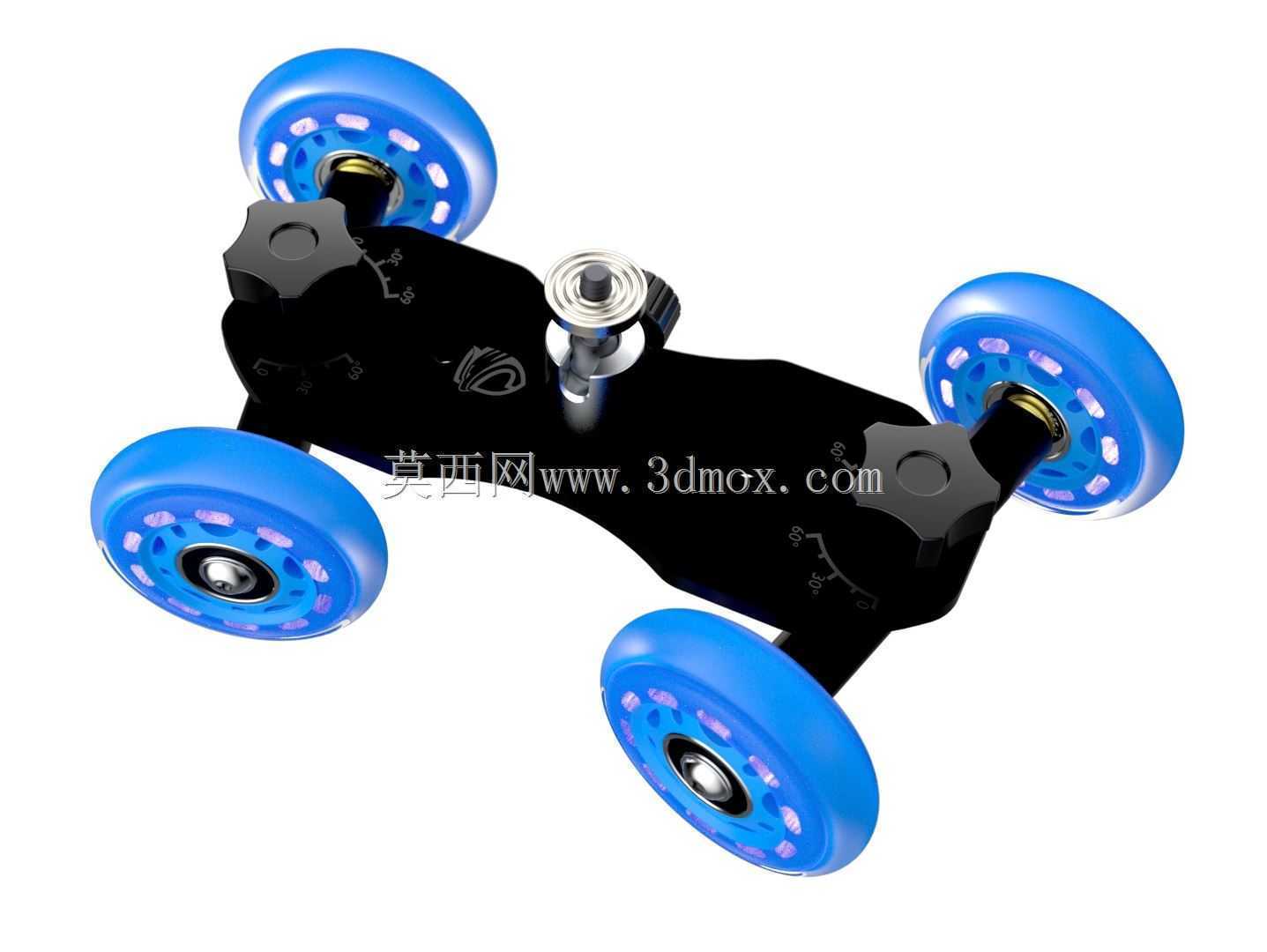

　　这款小型移动拍摄载具主要面向近距离低机位动态拍摄场景设计，可适配GoPro及同安装规格的运动相机、小型微单设备，在桌面静物拍摄、产品特写跟拍、低视角运动场景记录等场景下使用，替代人工手持移动带来的画面抖动问题，提供平稳的水平移动拍摄路径。整体采用四轮着地的布局，轮组采用内嵌轴承的静音小滚轮，轮面为软质橡塑材质，既可以在平整的桌面、玻璃、地坪表面顺畅滚动，也能在带有细微纹理的哑光板材、摄影磨砂底板上移动不打滑，轮组的安装轴座预留了0.2mm的轴向窜动间隙，避免加工公差导致的滚轮卡滞问题，同时四个轮组的安装平面度控制在0.1mm以内，保证移动过程中载具平台始终保持水平，不会出现单侧倾斜导致的画面偏移。载具主体的安装平台采用模块化设计，

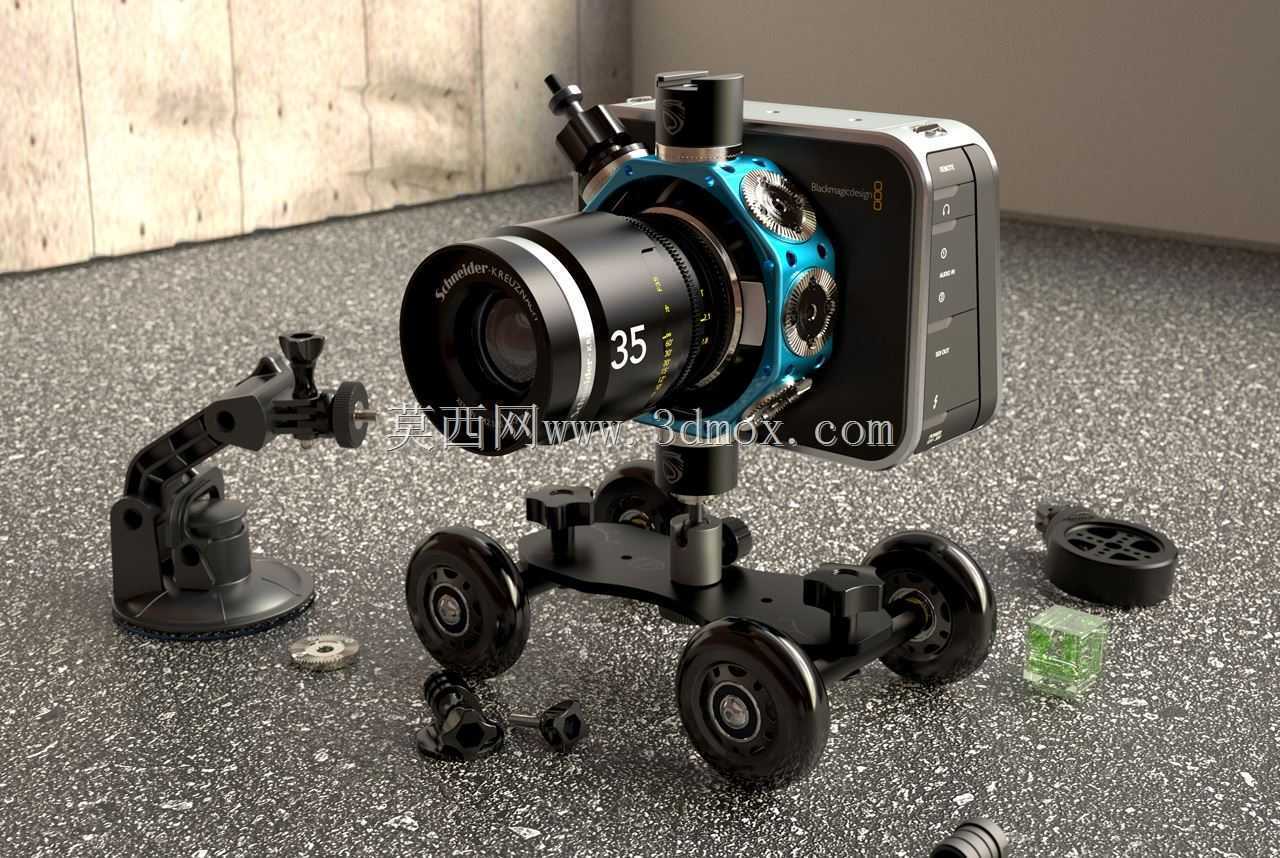

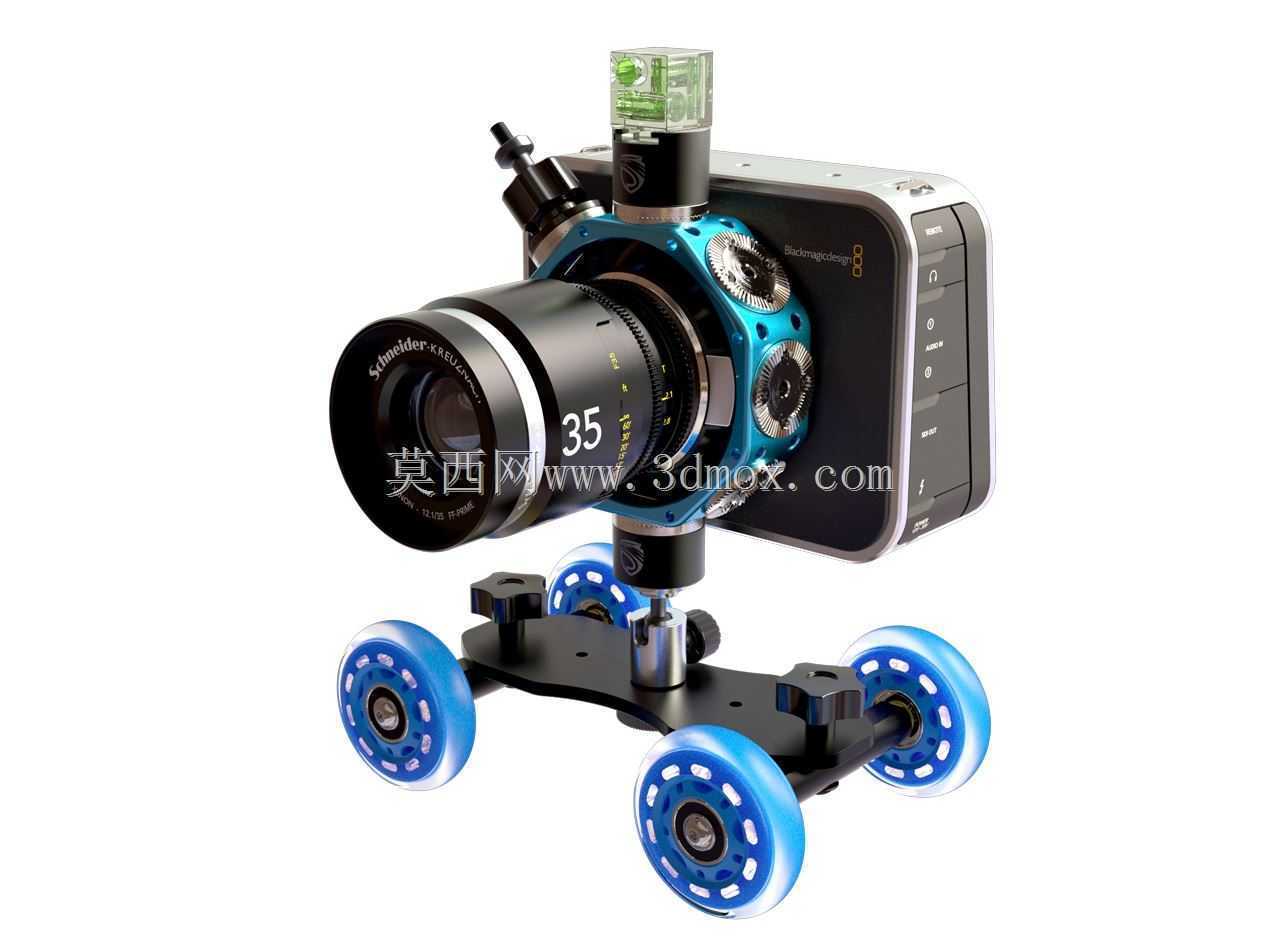

　　顶部预留了通用的1/4英寸标准摄影安装螺孔，同时搭配可快拆的扩展卡座，既可以直接通过螺孔固定相机，也可以加装附带的吸盘式支架、多角度调节臂等配件，实现不同高度、不同俯仰角度的相机安装需求，调节臂的关节处采用阻尼锁紧结构，调整角度后可以保持姿态稳定，不会在移动过程中出现松脱移位。设计过程中优先控制整体的重心高度，电池仓与配重块的安装位置设置在载具底板的最下方，将整体重心控制在轮组支撑面的中心偏下位置，即使在带有5度以内倾角的平面上移动，也不会出现侧翻问题，同时载具的整体宽度控制在120mm以内，长度控制在150mm以内，可以在狭窄的拍摄空间内灵活移动，适配桌面级小场景的拍摄需求。安装边界方面，

　　顶部安装螺孔的中心与载具边缘的最小距离为25mm，加装最长的调节臂后，相机的最大伸出距离为80mm，此时整体的抗倾覆力矩经过校核，在静止状态下可以承受300g以内的相机重量，移动状态下可以承受200g以内的相机负载，满足绝大多数运动相机、小型卡片机的安装重量要求。载具的轮距设置为90mm，轴距设置为100mm，这个尺寸比例既保证了移动过程中的直线稳定性，也可以实现最小200mm半径的转向移动，满足弧形路径拍摄的需求，滚轮的直径为30mm，滚动过程中可以越过高度不超过2mm的平面接缝、细小杂物，不会因为微小的平面凸起出现卡顿。除了直接搭载相机使用外，载具平台还预留了多个扩展安装孔位，可以加装补光灯、麦克风等小型摄影配件，

　　孔位采用标准的M3螺纹规格，与市面上常见的摄影配件安装尺寸兼容，不需要额外加工转接件就可以实现配件扩展。整体结构没有复杂的传动部件，依靠手动推动即可实现移动，也可以根据使用需求外接细牵引绳，实现匀速的自动牵引移动，结构件之间的连接全部采用内六角螺丝紧固，日常维护只需要定期清理滚轮缝隙的杂物、在轴承处添加少量润滑脂即可，没有复杂的维护需求。在结构细节处理上，所有的结构件边缘都做了R1的圆角处理，避免尖锐棱角刮伤拍摄台面或者摄影设备，载具底板的底部做了0.5mm的下沉设计，避免底板直接与拍摄平面摩擦，移动过程中不会刮花哑光台面、亚克力板等易刮伤的拍摄背景材质。
