卧式双伺服扶轮社焊接专用工装设备

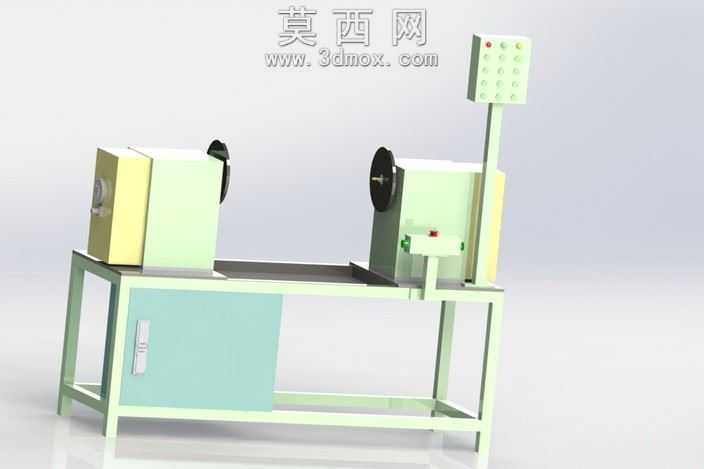

本模型采用三维参数化建模方式完成整体结构搭建，首先依据焊接工位的作业需求确定卧式布局框架，以方管型材搭建底部支撑机架，机架下方设置封闭式柜体用于容纳电气控制元件与动力线缆，柜体表面做哑光金属材质处理，还原真实工业设备的钣金质感。模型左右两侧对称布置双旋转伺服动力单元，每个单元包含伺服电机、减速齿轮组与工件装夹转盘，齿轮传动结构按照标准模数参数建模，齿形轮廓精准还原啮合关系，动力单元外壳采用淡黄绿色工程塑料材质，搭配黑色橡胶防护圈覆盖转盘边缘，避免工件装夹时的磕碰损伤。机架中部设置工件承托工作台面，台面采用耐磨不锈钢材质，中部安装带红色急停按钮的操作盒，方便作业人员就近控制设备启停。设备右侧立柱上安装独立操作面板，面板上阵列排布功能按钮与状态指示灯，按钮采用不同颜色区分功能属性，指示灯做半透明发光材质渲染，还原真实通电状态的视觉效果。建模过程中对各部件的装配关系做了严格约束，伺服电机输出轴与齿轮组、转盘的同轴度公差按照工业设备标准设定，机架底部的支撑脚做可调高度结构设计，可适配不同平整度的车间地面。渲染阶段采用工作室光照环境，对金属材质的反光度、塑料材质的漫反射参数做精细调整，整体结构无冗余部件，所有运动机构的活动范围均符合焊接作业的操作空间要求，双伺服同步驱动的结构设计可实现工件的多角度旋转焊接，有效提升环形焊缝的焊接质量与作业效率，整体模型结构完整，各部件细节还原度高，可直接用于焊接工装的方案展示与结构优化参考。
