龙门式数控等离子切割设备三维设计

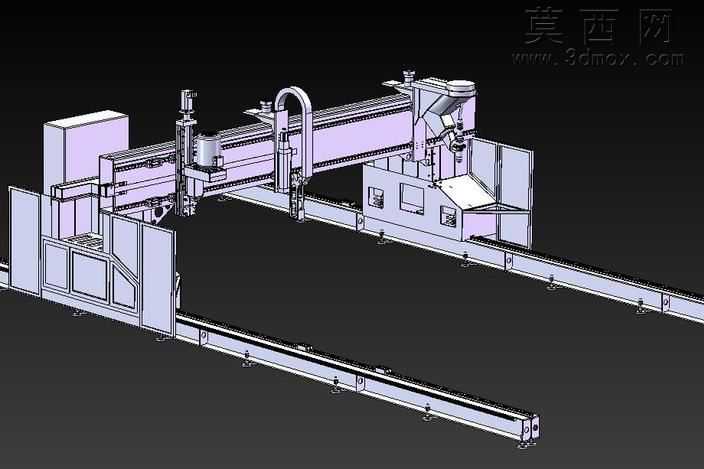

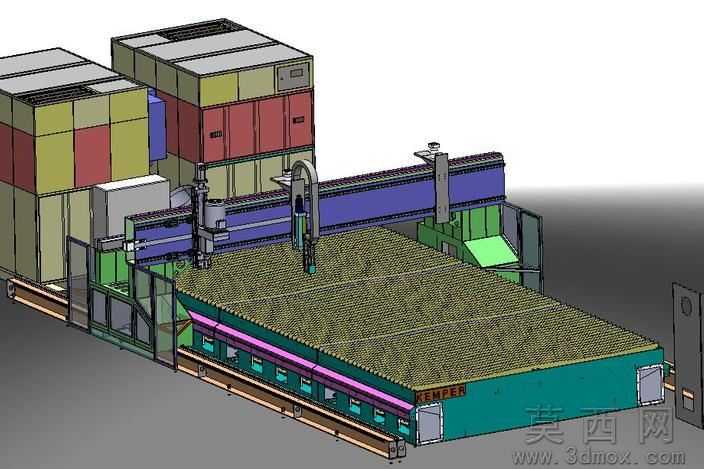

本模型为龙门式数控等离子切割设备的完整三维设计成果，建模过程严格遵循工业设备实际生产的尺寸比例与装配逻辑，采用自底向上的建模思路，先完成各功能模块的独立零件建模，再通过标准配合、高级配合完成整机的虚拟装配，完整还原了设备的真实结构形态。模型对设备的各核心结构做了精细化还原：长行程龙门导轨组件采用分段式建模，清晰呈现导轨的安装基准面、滑块配合位、齿条传动结构，导轨两端设置有限位安装位与防护端盖结构，还原了长行程传动的支撑与导向逻辑；横向移动横梁组件做了轻量化结构设计，横梁截面采用箱型加强筋结构建模，既保证横梁的结构刚性，又还原了实际设备减重优化的设计思路，横梁上集成的等离子切割头升降滑台、拖链走线槽、除尘吸风口结构都做了细节刻画，切割头的升降导轨、调高机构、喷嘴安装位都按照实际部件比例还原；两侧的主机控制柜与驱动端座做了分舱结构建模，清晰呈现柜体的门板开合结构、散热通风孔位、电气元件安装舱、驱动电机安装位，端座处的行走轮组、齿轮齿条啮合结构、伺服电机安装位都做了精准的结构还原，设备外围的安全防护钣金、操作工位踏板、管线排布走向都在模型中做了合理呈现。材质渲染方面，模型对不同部件做了区分化材质赋予：设备主体机架、横梁、端座结构采用工业机床常用的浅灰蓝喷塑金属材质，还原钣金焊接后喷塑的哑光质感；导轨、传动齿轮、切割头金属部件采用亮面镀铬钢材材质，突出机加工零件的金属光泽；拖链、防护胶条、电缆管线采用黑色工程塑料与橡胶材质，还原非金属部件的质感；控制柜门板上的观察窗采用半透明亚克力材质，除尘管道采用哑光镀锌板材质，通过材质区分让整机结构层次清晰，各功能部件辨识度高。建模过程中对设备的运动逻辑做了结构验证，确保龙门纵向行走、横梁横向移动、切割头升降三个轴向的运动结构无干涉，各传动部件的配合间隙符合实际设备的装配公差要求，完整还原了数控等离子切割机依靠数控系统驱动多轴联动，实现金属板材任意轮廓等离子切割的功能结构，模型结构完整，细节丰富，可用于设备结构展示、原理讲解、虚拟装配验证等场景。
