精密多工位级进冲压模具结构设计

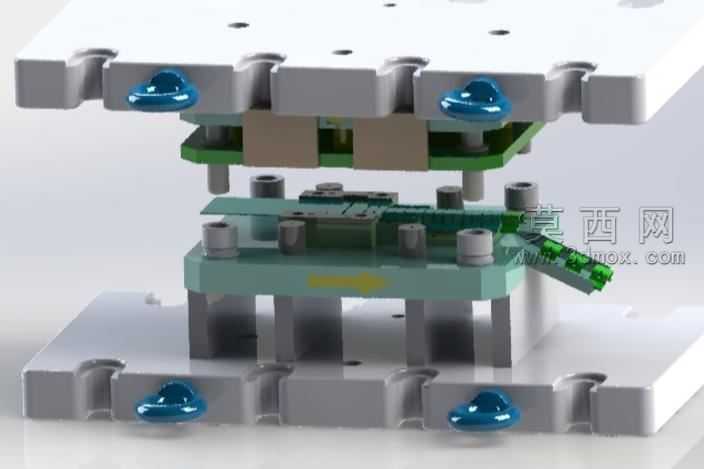

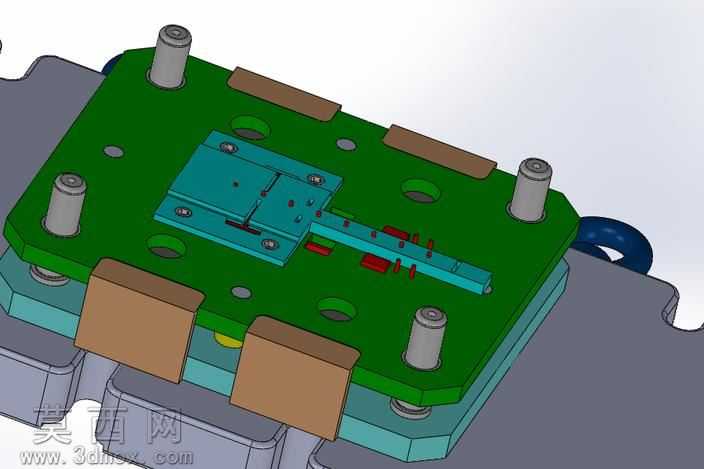

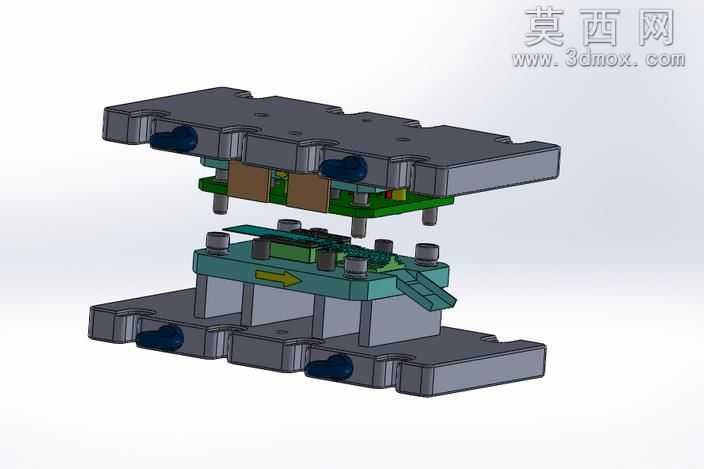

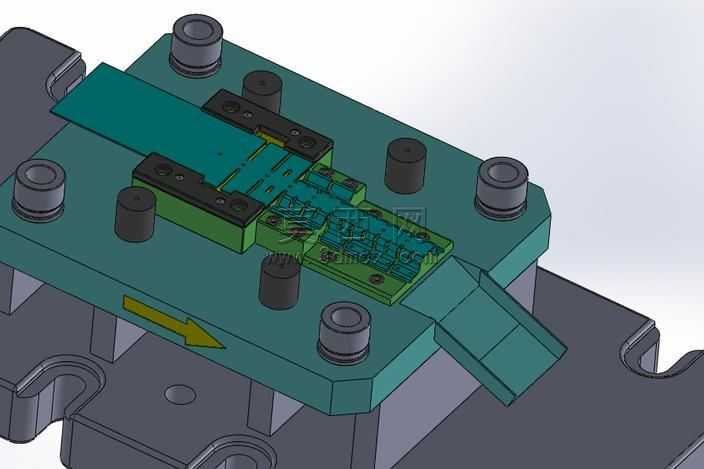

本套级进模三维模型采用参数化建模方式完成整体装配设计，建模过程中严格遵循冲压模具设计规范，对上下模座、凸模固定板、卸料板、凹模板、导柱导套导向组件以及各工位成型镶件均做了精细化的结构还原。模型装配层级清晰，各零部件间的配合关系完全符合实际生产装配逻辑，导向结构采用高精度滑动导柱导套组件，保证上下模合模时的对位精度，避免冲压过程中出现错位啃模的问题。卸料板设置有独立的弹性卸料结构，对应不同工位的卸料力需求做了差异化的结构适配，可保证冲压完成后板料与凸模顺利脱离，同时在冲压过程中对板料起到压紧定位作用，避免薄料冲压时出现翘曲变形。模型中各工位的凸模与凹模镶件采用快换式结构设计，通过定位销与螺丝完成固定，后期维护更换易损件时无需拆解整副模具，可大幅降低产线停机维护时间。建模阶段对所有模板的螺丝过孔、销钉孔、避空槽均做了1:1还原，模板间的定位销孔采用同轴度约束，保证各模板装配后的位置精度。材质渲染阶段，上下模座采用灰铸铁材质表现，表面做哑光喷砂质感处理，导柱导套采用轴承钢材质，表面做高抛光金属质感，弹性卸料组件采用聚氨酯与弹簧钢材质区分，各成型镶件根据功能不同分别做了淬火钢、硬质合金的材质质感区分，整体渲染效果可直观展现模具的实际装配状态与结构层次。设计思路上，该级进模采用多工位连续冲压布局，可在一副模具上依次完成冲裁、弯曲、成型、落料等多道工序，无需多台设备分步加工，可大幅提升五金冲压件的生产效率，同时减少多次定位带来的精度误差，适合大批量高精度五金冲压件的生产加工，模型结构完整无缺失，可直接用于模具结构教学、方案评审以及生产加工参考。
