多工位级进冲压连续模具结构

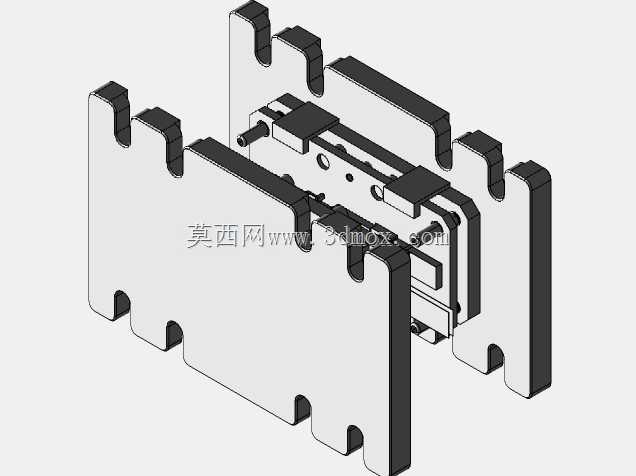

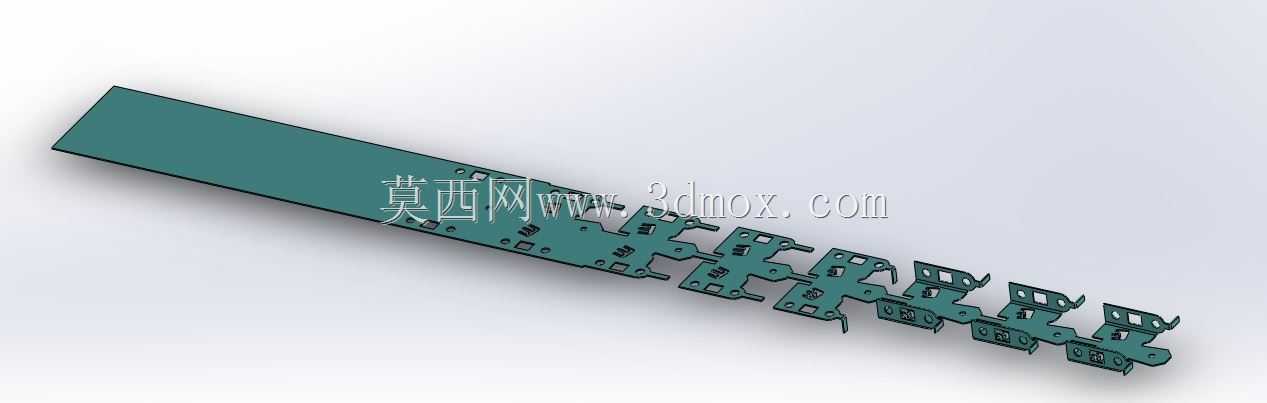

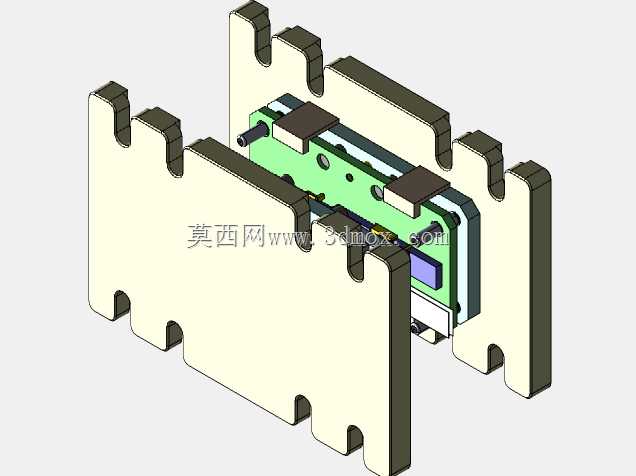

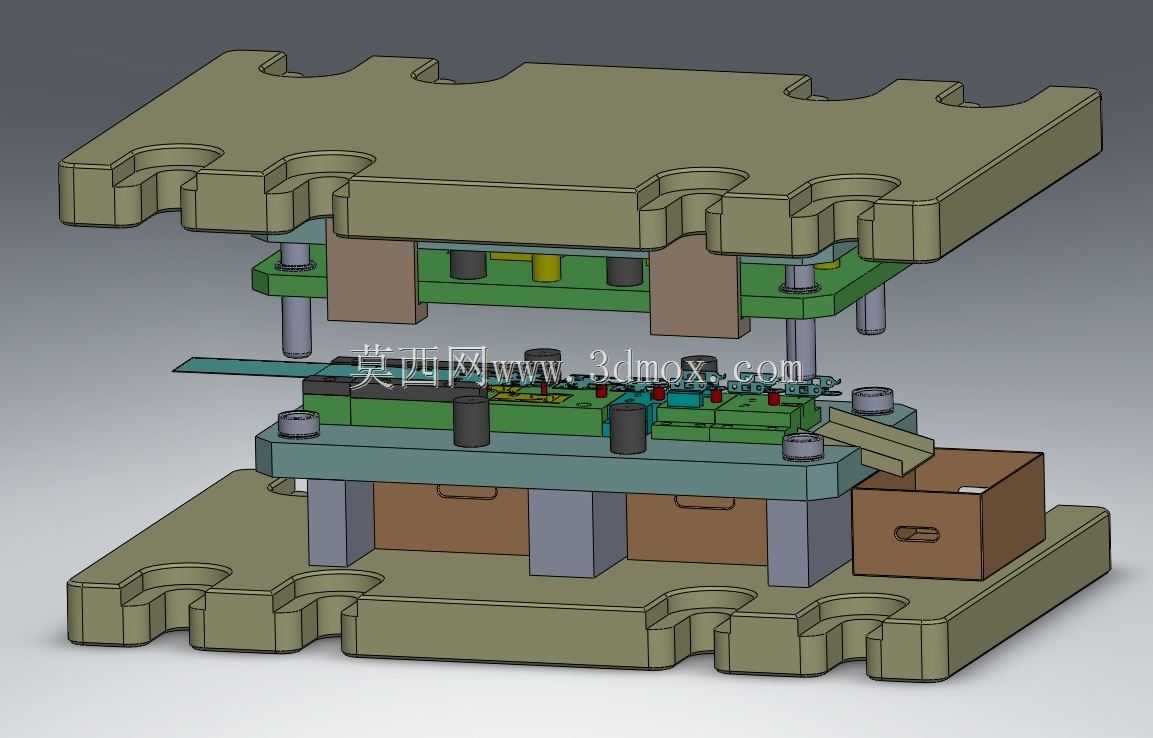

　　这套多工位级进冲压模主要面向薄板金属零件的连续自动化生产场景，常见于电子接插件、五金端子、小型结构件的冲压车间。条料从模具侧向送入，沿送料方向依次完成冲定位孔、局部冲裁、弯曲成形、精修及落料等工序，最终在末端分离出成品件。模具采用上下模座加多层板件的典型级进模布局，导柱导套布置在受力区域附近，保证上下模在高速往复运动中的对中精度。上模部分通过模柄或压板与压力机滑块连接，卸料板承担压料与脱料功能，下模则固定凹模镶件并引导条料步进。设计时各工位按工艺顺序排布，先冲工艺孔作为后续导正基准，再安排成形工位，最后落料，从而减少条料窜动带来的尺寸偏差。镶件式结构便于磨损后单独更换刃口，降低维护成本；导正销、浮升销和挡料结构共同控制送料步距，

　　侧面导料板约束条料横向位置。外形上模座长宽需匹配压力机工作台面与滑块安装孔位，闭合高度、开模行程以及漏料空间必须在设备允许边界内校核。下模座开设漏料通道，使成品或废料顺利下落，末端接料盒用于收集落料件。弹性元件通过卸料螺钉提供压料力，弯曲工位设置压料与反顶结构，抑制薄板起皱和回弹。建模过程中需重点检查各工位凸凹模间隙、冲裁刃口强度、螺钉销钉排布以及运动干涉，确保合模时卸料板、凸模、凹模和浮升机构动作顺序合理。该结构体现了连续冲压模高节拍、少人工、一致性好的特点，适合中小尺寸薄料零件的批量制造。
