板材冲压切割工装模具结构设计

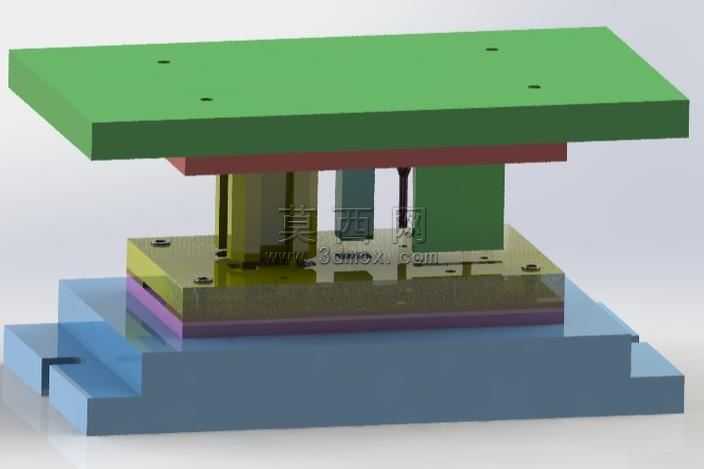

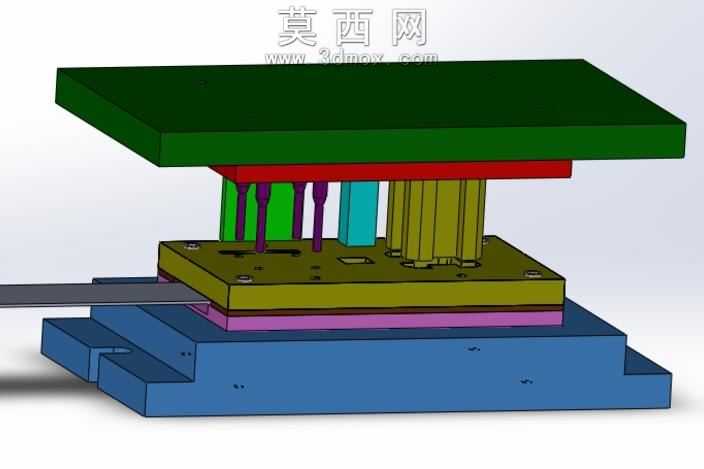

本套切割模具采用典型的冷冲压模架结构完成三维建模设计，整体分为上模、下模两大核心装配模块，建模过程中严格遵循冲压模具的设计规范，对各零部件的装配公差、配合间隙做了精准的参数化设定。上模部分以绿色模座为安装基体，预留了标准的压机安装定位孔，下方依次设置了垫板、凸模固定板、弹性卸料组件与切割凸模，各层板件通过定位销与紧固螺栓完成刚性连接，弹性卸料结构采用内置弹簧提供卸料力，能够在冲切完成后带动卸料板将箍在凸模上的板材顺利脱出，避免带料问题影响连续作业。下模部分以蓝色模座为承载基础，上方依次设置了凹模板、垫板、导料组件，凹模刃口与凸模的冲切间隙根据常规板材冲切工艺要求设定，保证冲切断面的平整性，减少毛刺产生。建模阶段对所有板件的安装孔、定位槽、导柱导套配合位都做了精确的特征绘制，导柱导套组件分别安装在上模与下模的对应位置，为上下模合模提供精准的导向，避免合模过程中凸凹模发生啃模损伤。渲染阶段针对不同零部件赋予了差异化的材质表现，模座类零件采用哑光金属喷漆质感，刃口零件采用高硬度模具钢的金属光泽质感，弹性组件采用橡胶与弹簧的对应材质，整体渲染效果清晰区分各功能部件，直观展现模具的装配层次与结构逻辑。设计过程中充分考虑了模具的拆装维护便利性，所有紧固件均采用标准件设计，易损的凸凹模零件设计为快换结构，无需拆解整副模具即可完成刃口件的更换，有效降低生产过程中的维护停机时间，适配常规五金板材的冲切加工工况，能够满足中小批量零件的连续冲切生产需求，整体结构紧凑，导向精度可靠，卸料动作顺畅，符合冷冲压模具的工程设计要求。
