多腔精密塑胶注塑模具结构

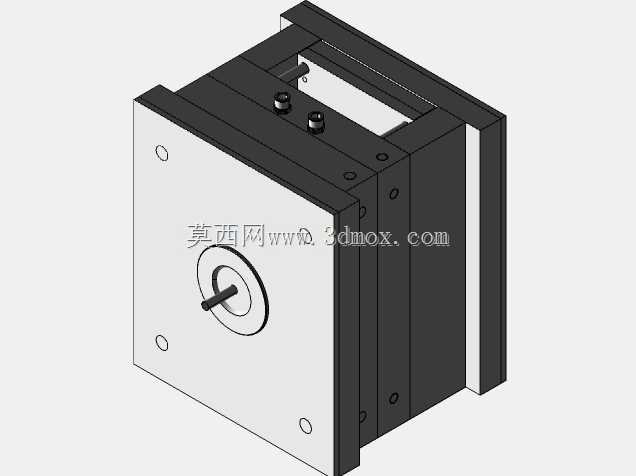

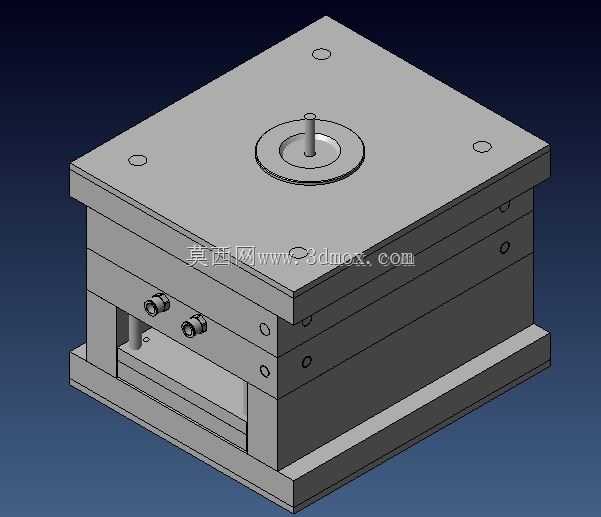

　　这套模具面向小型塑胶结构件的批量注塑生产，型腔采用一出四对称布局，四个成型区域围绕中心主流道呈放射状分布，分流道沿分型面均衡延伸至各型腔，能够在单次锁模射胶周期内同时成型四件相同制品，有效缩短单件成型节拍并降低单位制造成本。从整体结构看，模具由定模侧、动模侧及底部支撑模脚组成，上下两层板件构成完整模架，四周布置多组导柱导套，保证合模时型腔与型芯的对中精度，避免错模导致的壁厚不均或飞边。

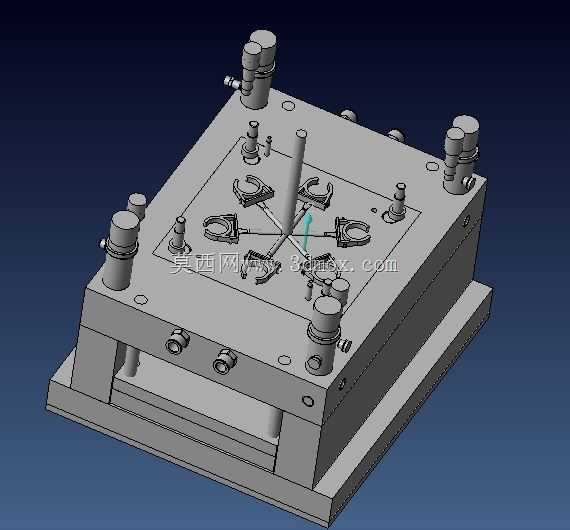

　　模具顶部中心设置主射嘴对接位，熔融塑料经主流道进入横向分流道，再通过点浇口注入各型腔；放射式流道排布使各腔充模距离接近，压力传递均衡，有利于保证四件制品的填充一致性和尺寸稳定性。成型区域可见多组镶件与小型芯，用于成型制品上的卡扣、孔位及局部异形轮廓，镶拼结构既便于加工和抛光，也在易磨损部位预留了更换维护空间。

　　冷却系统围绕型腔分布，模板侧面布置多组水嘴接头，通过内部水路对模温进行调控，缩短制品冷却固化时间；水路走向避开型芯、顶出及导柱位置，兼顾换热效率与结构强度。动模侧配置顶出机构，开模后由顶杆将制品从型芯上平稳推出，顶出点布置在制品受力合理区域，避免顶白、变形。模具四角及侧面设置锁模、定位与起吊相关结构，便于在注塑机上安装对位。

　　设计思路上，整套结构优先保证充模平衡、排气顺畅和取件可靠：分型面沿制品轮廓展开，便于加工合模；细小柱位和深腔部位采用独立镶件，改善加工可达性并利于排气；导柱、回针与支撑柱协同承担合模导向和注射压力，减少模板变形。外形边界以标准模架为基础，长宽尺寸需与目标注塑机的拉杆间距、容模量及开模行程匹配；安装时顶部射嘴与机台喷嘴对中，底部通过压板、定位环固定，侧面水嘴、油路及顶出孔位需预留操作空间。该类模具适用于消费电子、小家电、通讯配件等小型塑胶件的量产场景，结构紧凑，成型效率高，维护点清晰。
