螺旋部件冲压成形工装设备结构设计

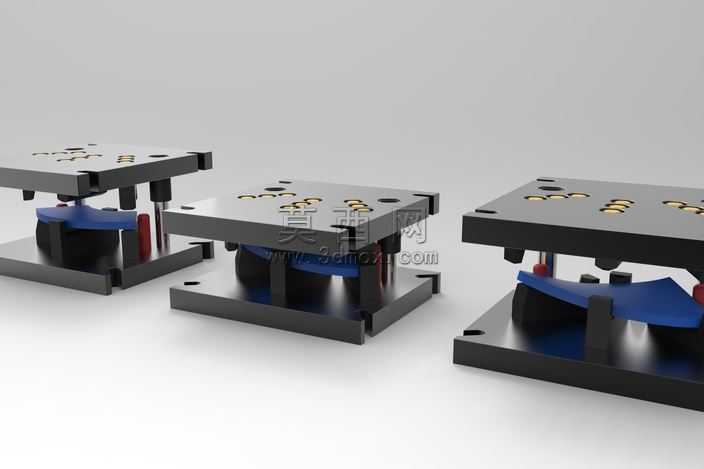

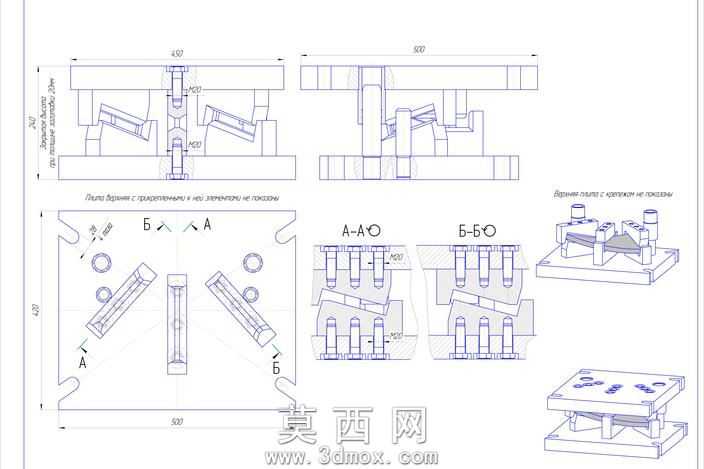

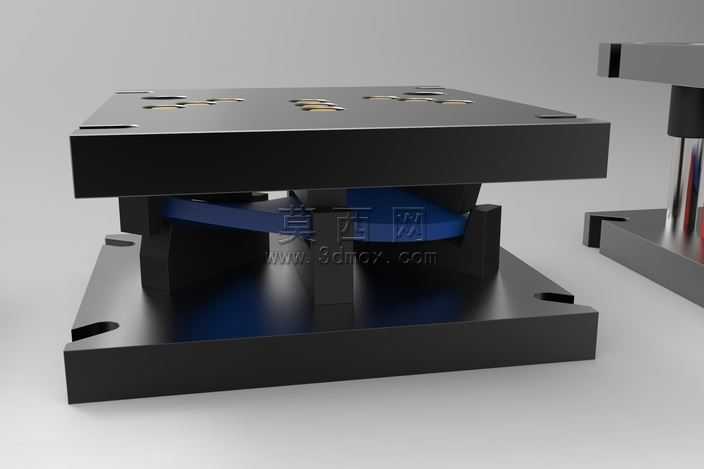

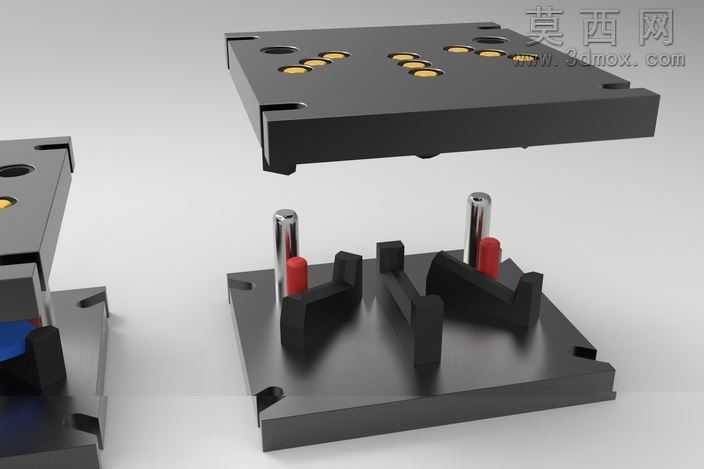

本作品为螺旋部件成形专用工装设备的三维建模设计，整体采用标准冷冲模架结构作为基础承载框架，通过三维建模软件完成全参数化的结构搭建，所有零部件尺寸均按照螺旋类冲压件的成形工艺要求进行匹配设计。建模过程中首先完成上下模座、导柱导套的标准件调用与装配定位，保证模架开合过程的导向精度，避免成形过程中出现错位偏差。针对螺旋曲面的成形需求，设计了适配螺旋轮廓的凸模与凹模结构，凹模采用分体式镶拼设计，既便于加工制造，也能在局部磨损后单独更换镶件，降低后期维护成本；凸模部分匹配螺旋件的内曲面弧度，通过合理的圆角过渡设计减少冲压过程中的应力集中，避免工件出现开裂、起皱等成形缺陷。材质渲染阶段，模座部分采用调质钢材的哑光金属材质，还原工业模具的厚重质感；导柱导套部分赋予镀铬亮面材质，体现导向件的高精度加工特性；弹性卸料部件采用聚氨酯橡胶的深蓝色半哑光材质，清晰区分功能部件的属性；紧固螺钉、定位销等标准件采用发黑处理的金属材质，还原真实工装的表面处理工艺。结构设计上额外设置了弹性压料装置，在冲压成形前先对坯料进行压紧固定，防止坯料在成形过程中发生窜动，保证螺旋曲面的成形精度；上下模之间设置了限位柱，控制模具的闭合高度，避免压力机行程过大损坏模具刃口与成形型腔。整体装配过程严格遵循冲压模具的装配逻辑，所有零部件之间的配合公差均按照实际生产要求进行参数设定，完成装配后通过干涉检查功能验证所有运动部件无结构干涉，开模、合模、成形、卸料的全流程动作逻辑顺畅，可直接用于指导实际工装的加工制造与装配调试，也可作为冲压工艺教学的典型案例，展示异形曲面类零件的冲压成形模具设计思路与结构要点。
