水轮机蜗壳工业级三维结构设计

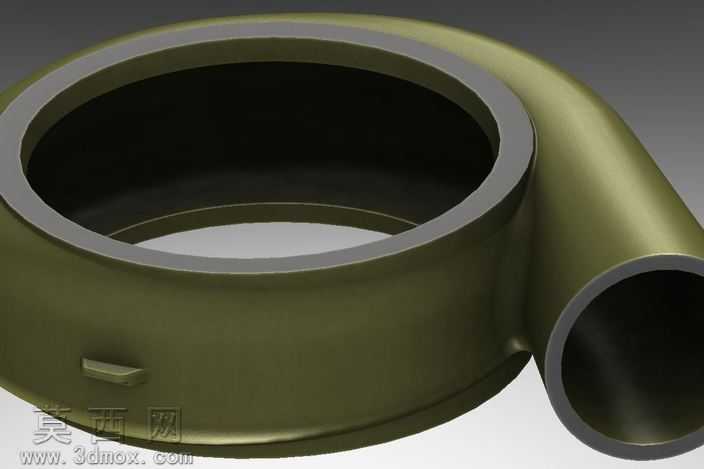

本模型为水轮机核心过流部件蜗壳的高精度三维设计成果，建模阶段依托逆向工程思路，参考FaroArm边缘探测获取的实体扫描数据完成曲面重构，全程保证型线精度与实际工业部件的尺寸公差匹配。建模过程中首先对蜗壳的环形流道进行参数化草绘，严格遵循水力学设计要求确定截面渐变规律，从进水口的圆形截面到环绕转轮的环形腔体，每一段曲面都通过曲率连续的放样命令生成，避免出现流道突变造成的水力损失。针对蜗壳外壁的加强凸台结构，采用实体拉伸与布尔运算结合的方式完成细节刻画，同时对进出口法兰的安装面、密封槽位置进行精细化特征处理，保证后续装配环节的尺寸兼容性。材质渲染阶段选用工业常用的铸钢基底搭配军绿色防护漆材质，通过调整粗糙度、金属度参数还原真实部件的表面质感，内壁区域单独赋予耐磨堆焊层的哑光金属材质，区分不同功能区域的材质差异。结构设计上充分考虑蜗壳的承压特性，壁厚按照实际水力发电设备的设计标准进行均匀过渡，在流道转弯处做了加厚处理以应对水流冲击带来的应力集中，同时预留了后续焊接加工的工艺余量，堆焊区域的位置标识清晰，可直接用于指导生产加工的工艺排布。整体模型装配关系完整，所有特征均可编辑，既可以用于水轮机整体装配的干涉校验，也能作为流体仿真分析的几何基础，帮助工程师完成流场模拟、结构强度校核等后续研发工作，模型的曲面质量达到工业生产级要求，不存在破面、重叠面等几何错误，可直接导出至各类CAE、CAM软件进行后续处理。
