古典建筑构件离子蜗壳曲线结构设计

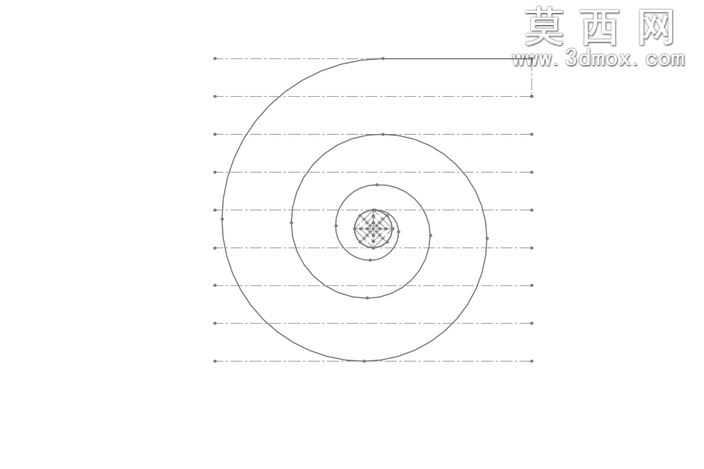

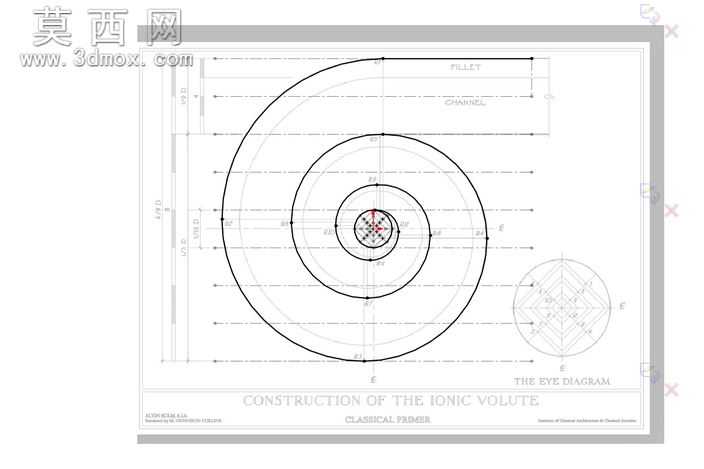

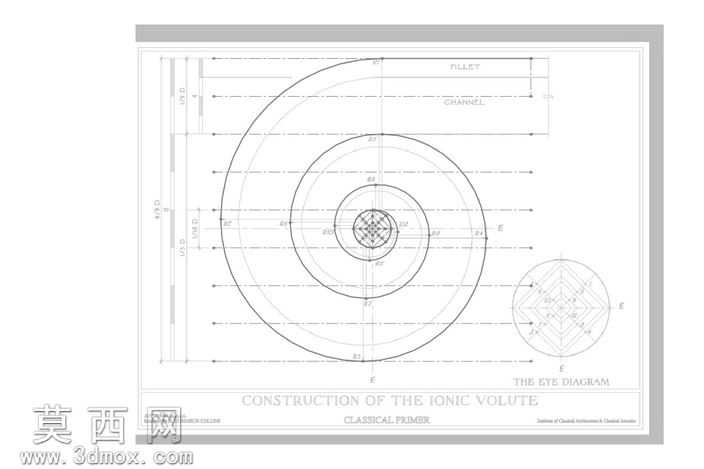

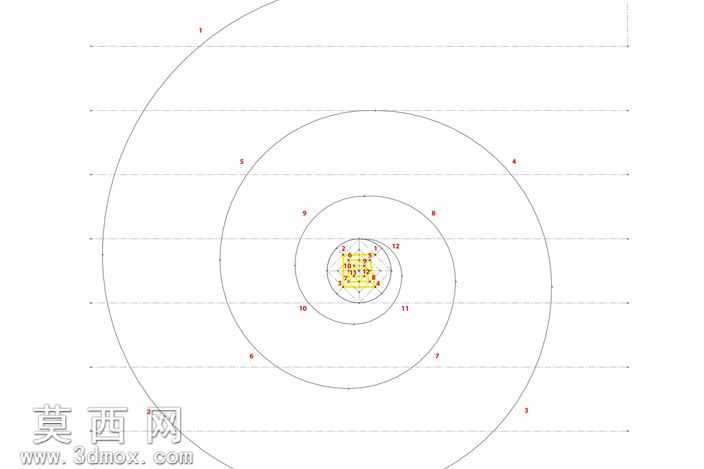

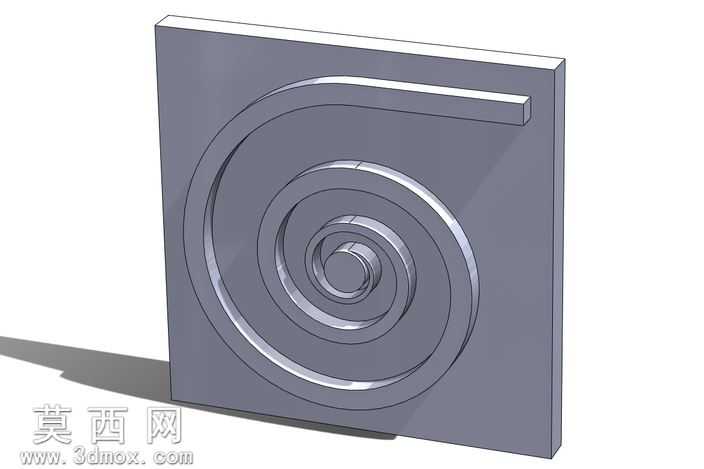

本设计聚焦古典建筑中离子蜗壳的螺旋曲线构造，采用三维参数化建模思路完成整体结构搭建，建模过程中以经典几何作图法为核心逻辑，将传统手工绘图的蜗壳生成逻辑转化为三维软件可识别的参数化曲线体系。首先以中心基准点为原点，依次搭建多层级同心辅助圆作为蜗壳螺旋线的定位基准，每一层圆弧的半径、圆心偏移量都严格遵循古典离子蜗壳的构造比例规范，通过逐段圆弧相切拼接的方式生成连续顺滑的蜗壳外轮廓曲线，避免曲线衔接处出现折角或曲率突变问题。在完成主体螺旋曲线构建后，同步搭建蜗壳中心的基准定位结构，将中心区域的交叉定位线、方形基准框与外层螺旋线做全约束关联，保证整体结构的几何公差符合古典构件的比例要求。建模过程中对每一段圆弧的相切约束、尺寸标注都做了参数化关联，后续可通过调整核心参数快速生成不同尺寸规格的蜗壳结构，适配不同尺度的建筑装饰应用场景。模型同时还原了传统工程制图中的标注逻辑，将各段圆弧的半径、定位尺寸、弦长参数都以可编辑的草图形式保留，方便后续加工生产时直接提取尺寸参数。材质设置上预留了石材、石膏、金属等多种常用建筑装饰材质的适配接口，渲染时可根据应用场景切换材质表现，直观呈现蜗壳结构在不同材质下的视觉效果。整体结构完全遵循古典离子蜗壳的几何构造原理，没有添加冗余的装饰结构，所有几何元素都服务于蜗壳曲线的精准生成，既可以作为古典建筑装饰构件的生产加工模型，也可以作为古典建筑几何构造的教学演示模型，帮助学习者理解传统蜗壳曲线的生成逻辑与几何原理，解决传统绘图中蜗壳曲线定位难、圆弧衔接不顺畅的常见问题。
