小型航空发动机配套螺旋桨法兰结构

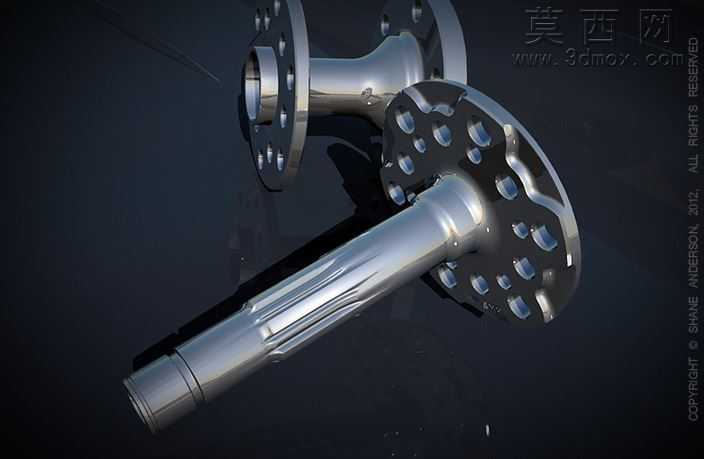

本模型为适配80马力级轻型航空发动机的螺旋桨法兰传动组件，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循航空动力传动部件的尺寸匹配逻辑，先以中心传动轴为基准搭建核心装配骨架，依次完成花键传动段、轴身定位段、法兰连接盘的特征绘制，保证各段同轴度公差符合航空部件的装配要求。模型渲染阶段采用金属抛光材质模拟航空合金钢的表面质感，通过环境光遮蔽效果凸显法兰盘上的减重孔、定位销孔的结构细节，花键段的齿形轮廓做了精细化倒角处理，还原实际加工后的棱边过渡效果，法兰盘与传动轴的衔接位置做了圆弧过渡结构，既降低应力集中风险，也让渲染后的部件光影过渡更自然。结构设计上，法兰盘采用多孔位布局，沿盘体周向均匀分布多组连接孔与减重孔，在保证连接强度的前提下尽可能降低组件整体重量，适配轻型飞行器的减重需求；中心传动轴的花键段采用渐开线齿形设计，可与发动机输出端实现精准啮合传动，轴身的定位台阶可实现螺旋桨安装时的轴向快速定位，避免装配错位。建模过程中对所有配合面做了公差预留设计，法兰连接面的平面度、传动轴的圆柱度都按照实际航空零件的加工精度做了特征约束，既保证模型的视觉还原度，也具备实际装配参考价值。材质参数调整阶段，针对不同结构部位做了差异化设置，传动轴表面设置轻微的拉丝纹理，模拟实际使用中的加工痕迹，法兰盘表面设置高亮金属反射效果，凸显精密加工的质感，整体渲染光影采用暗调工作室环境，突出金属部件的轮廓立体感，让整个组件的结构层次清晰可辨，完整呈现航空传动部件的精密设计特征。
