四发倾转旋翼飞行器结构设计方案

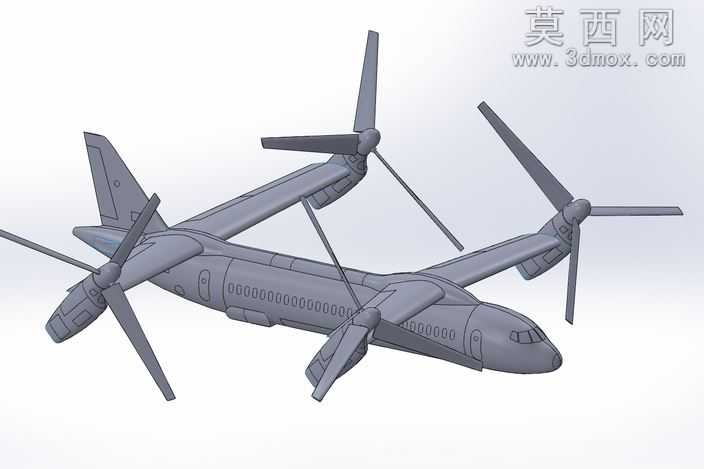

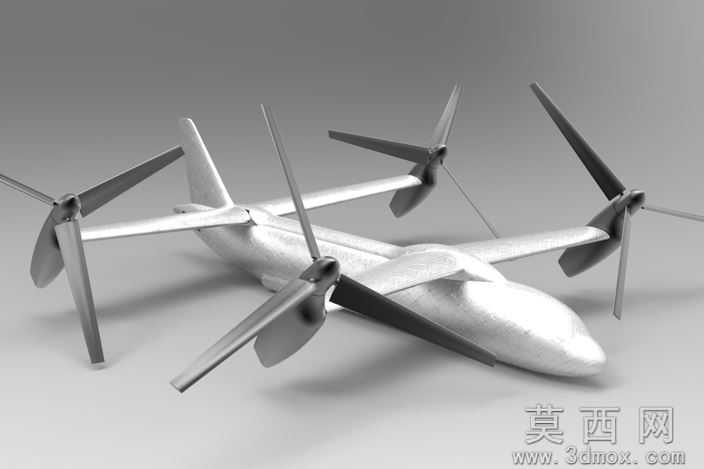

本作品为四发布局倾转旋翼飞行器的三维结构设计，建模阶段以常规固定翼商务喷气式客机的机身构型为基础，通过结构重构完成倾转旋翼特种飞行器的方案设计。建模过程中首先完成流线型机身的曲面构建，机身主体采用半硬壳式结构的简化建模，预留舷窗、舱门的结构特征，保证机身气动外形的流畅性，机头部分按照民用运输机的视野需求做了曲面收窄处理，尾翼采用常规垂尾加平尾的布局，保证飞行阶段的航向与俯仰稳定性。核心的倾转旋翼机构设计为四组独立的旋翼总成，分别布置在机翼中段与翼尖位置，每组旋翼包含三叶螺旋桨、旋翼转轴、倾转作动连接段三个核心部分，建模时对旋翼桨叶的翼型做了简化处理，保证桨叶的扭转角度与气动外形符合旋翼飞行器的升力需求，倾转机构的连接段做了结构加强特征，模拟真实飞行器中倾转作动的承载结构。机翼部分采用大展弦比上单翼布局，机翼与机身的连接段做了翼身融合的曲面过渡，降低飞行阻力，同时为四组旋翼的安装预留了足够的结构空间。材质渲染阶段，机身主体采用哑光航空铝合金材质，旋翼桨叶采用深灰色复合材料质感，舷窗部分添加半透明玻璃材质，整体渲染效果清晰展示了各部分的结构位置关系。设计思路上，该方案探索了倾转旋翼技术在中型民用飞行器上的应用可能性，相比双发倾转旋翼布局，四发布局能够提供更大的升力冗余与更高的安全系数，倾转机构可实现旋翼在垂直起降与水平巡航两种模式下的角度切换，兼顾垂直起降的场地适应性与固定翼飞行的高速巡航效率，建模过程中对各旋翼的位置做了气动干涉校验，保证旋翼旋转过程中不会与机身、机翼结构发生碰撞，整体结构比例协调，完整呈现了四发倾转旋翼民用飞行器的概念构型。
