商用健身房全身交叉训练器械结构设计

　　这款交叉训练器械的结构设计，核心围绕多关节复合运动的轨迹拟合展开，区别于传统单功能有氧器械仅能覆盖下肢或上肢单一运动链的局限，整机通过踏板联动结构、扶手摆动机构与上部操控台的集成布局，可同时支撑使用者完成下肢蹬伸、上肢推拉、核心稳定控制的协同训练，适配商用健身场馆、企事业单位职工健身区、运动康复中心等多场景的使用需求。从实际使用场景来看，这类器械在商用健身房中常被排布在有氧训练区的核心位置，相比跑步机对膝关节的冲击负荷，其踏板运动轨迹经过多轮迭代优化，将运动过程中的关节反作用力降低了四成左右，既适合普通健身人群做日常有氧消耗，也能满足术后下肢康复人群的低负荷活动训练需求，部分体能训练场景中还可通过调整阻力档位，实现有氧耐力与基础力量的复合训练。

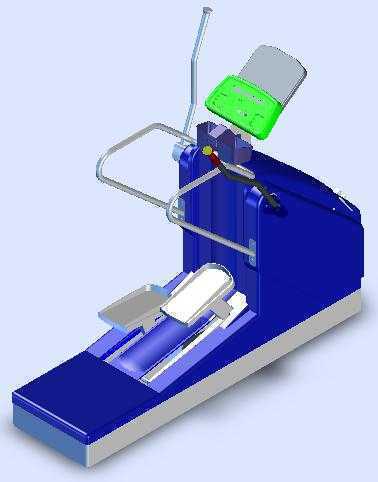

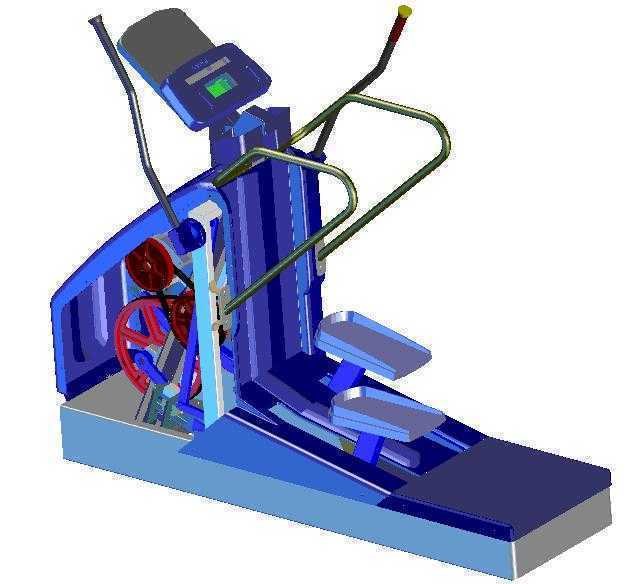

　　在功能结构设计上，整机底部采用一体化冲压成型的主承载底座，底座边缘做了15度的斜切过渡，既避免安装时与地面预埋的走线槽产生干涉，也能减少使用者上下器械时的磕碰风险；踏板组件采用双滑轨导向结构，滑轨选用冷拉型钢材质，表面做硬质阳极氧化处理，配合内嵌的自润滑轴套，可保证长期高频率使用下的运动顺畅度，不会出现卡顿或窜动问题。上部的操控台采用倾角可调的安装结构，调节角度覆盖0到30度，适配不同身高使用者的观看视角，台体内预留了心率接收模块、阻力调节控制板的安装位，周边的防护边框采用软质包胶处理，避免运动过程中肢体误碰造成擦伤。两侧的联动扶手采用弧形弯管设计，弯管曲率经过人体工学测算，握持位置的高度差控制在12厘米范围内，保证不同臂长的使用者都能找到舒适的握持姿态，扶手与下部踏板的联动比经过反复调校，让上肢摆动与下肢蹬伸的运动节奏自然匹配，不会出现运动轨迹拮抗的问题。

　　从安装边界与尺寸适配角度考虑，整机的最大外廓长度控制在1.8米以内，宽度控制在0.8米以内，安装时仅需预留后方0.3米的维护空间、两侧各0.5米的活动空间即可，不需要额外的地面固定结构，依靠底座自身的重量与底部的防滑橡胶垫就能保证使用过程中的整机稳定性，不会出现侧翻或滑移问题。设计过程中针对整机的受力薄弱点做了专项优化，比如踏板与滑轨的连接位置、扶手与转轴的连接位置，都通过有限元分析做了应力集中校核，在保证结构强度满足150公斤最大承载要求的前提下，尽可能削减了非承载区域的材料厚度，控制整机自重的同时也降低了生产制造成本。器械的阻力调节机构采用磁阻结构，相比传统的摩擦式阻力调节，没有易损的摩擦片部件，调节过程顺滑无卡顿，阻力档位可实现线性调节，能满足从低强度康复训练到高强度间歇训练的不同阻力需求。整机的外壳覆盖件采用模块化设计，所有外罩都通过快拆螺丝固定，日常维护时不需要拆解核心运动结构，就能完成内部传动部件的润滑与检测，大幅降低了场馆方的后期维护成本。
