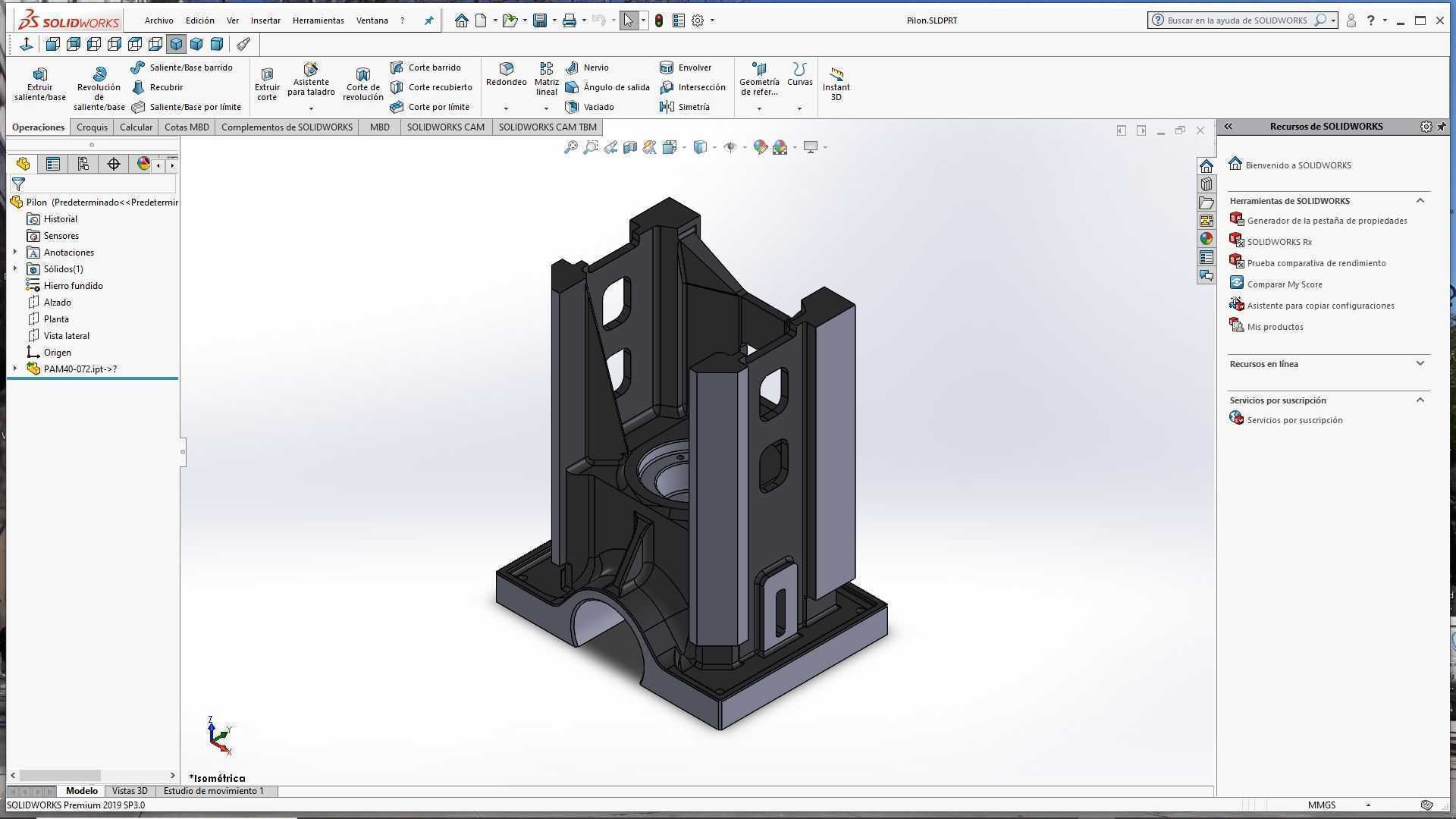

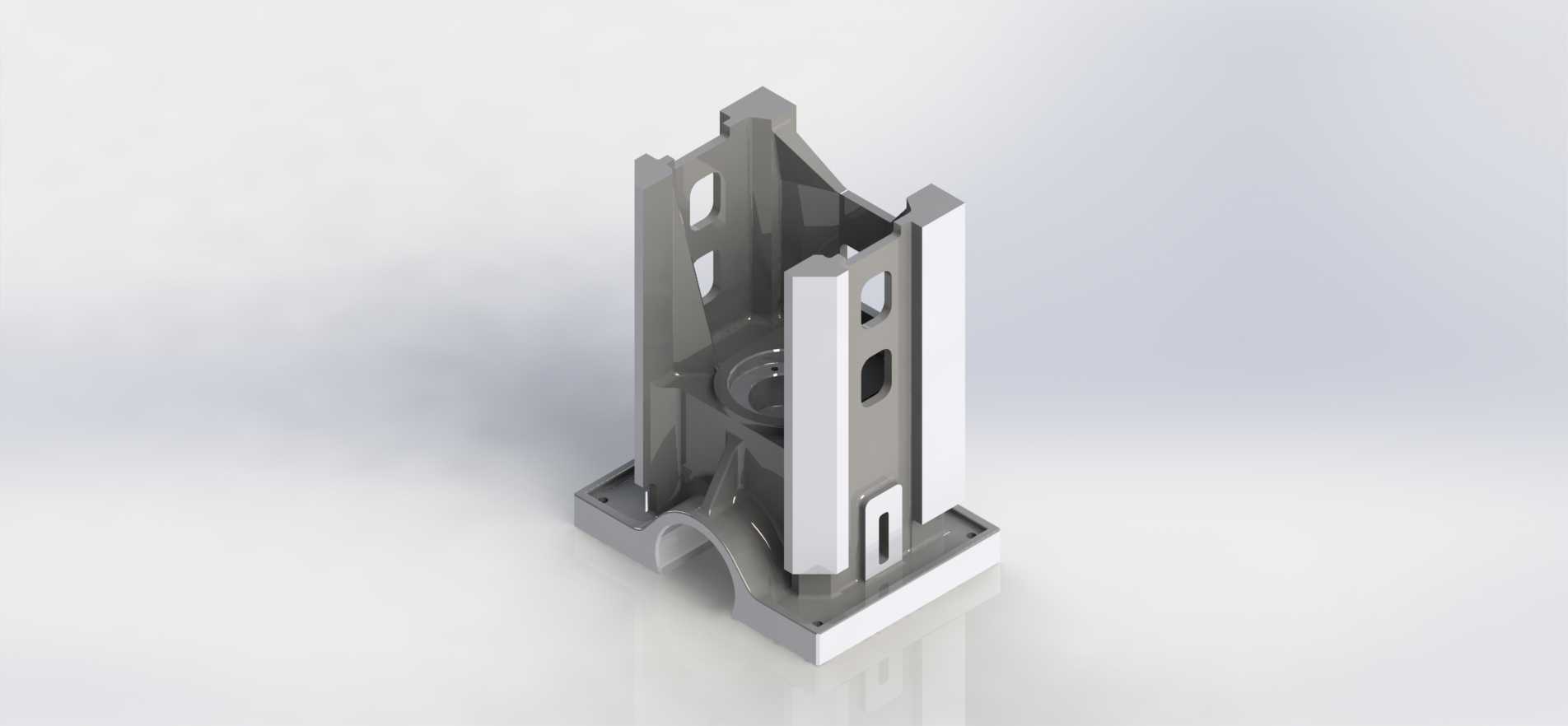

皮隆德普伦萨梅卡尼卡40tn立式支撑结构件

　　该立式支撑结构件主要应用于重载工业设备的机架承力环节，常见于大型冲压设备、立式加工单元、重型物料输送线的主体支撑部位，作为核心承力构件承担设备上部工作模块的垂直载荷，同时抵消设备运行过程中产生的侧向倾覆力矩，保障整机运行时的结构稳定性。从实际使用场景来看，这类构件多安装在设备底部与基础地坪的连接位置，上部对接设备的工作执行端安装面，下部通过地脚螺栓与混凝土地基刚性固定，是连接设备主体与安装基础的关键传力部件。

　　在功能特性上，该构件采用箱型镂空式筋板布局，在保证整体结构刚度的前提下尽可能降低构件自重，避免不必要的材料冗余。构件主体的竖直方向设置多组贯通式减重孔，这些孔位并非随意开设，而是经过受力仿真验证后，在应力水平较低的非主承力区域去除材料，既不会削弱结构的抗弯、抗扭截面模量，还能为设备内部的线缆排布、液压管路穿行预留足够的穿越空间，减少设备整体的管线外露风险。构件一侧设置的竖直安装平面经过精加工处理，平面度控制在合理公差范围内，可直接对接直线导轨、滑动导向块等直线运动部件，作为设备竖直运动模组的安装基准面使用，无需额外加装过渡安装板，减少装配环节的累积误差。底部的安装法兰面设置多组均匀分布的螺栓沉孔，可适配不同规格的地脚连接螺栓，沉孔结构能够保证螺栓安装后头部不突出法兰平面，保障构件与地基安装面的完全贴合，避免出现点接触导致的应力集中问题。

　　从设计思路层面分析，该构件的整体构型遵循等强度设计原则，主承力路径上的壁厚根据受力大小做差异化设置，在载荷传递的关键节点，比如上部载荷输入位置、底部法兰连接位置、侧向导向面安装位置，都做了局部加厚处理，并设置过渡圆角减少应力集中系数，避免长期交变载荷作用下出现疲劳裂纹。构件内部的筋板采用纵横交错的布局形式，竖直方向的主筋板沿载荷传递方向布置，直接将上部载荷传导至底部法兰，水平方向的横筋板则用于提升构件的抗扭性能，抵消设备运行时水平方向的冲击力，筋板与主体壁板的连接位置全部采用圆弧过渡，避免直角连接带来的焊接应力集中，也能提升铸造或焊接加工时的工艺可行性。

　　在外形尺寸与安装边界方面，该构件整体为立式长条形构型，竖直方向的高度尺寸根据适配设备的行程需求做匹配设计，底部法兰的长宽尺寸经过倾覆力矩核算，保证在设备最大偏载工况下，地脚螺栓的受力仍处于材料许用应力范围内。侧向导向安装面的长度覆盖了设备竖直运动模组的全行程，保证运动部件在全行程范围内都有足够的导向支撑长度，避免出现悬臂过长导致的导向精度下降问题。构件上的所有安装孔位都设置了对应的定位基准，加工时可一次装夹完成所有关键面与孔位的加工，保障各安装面之间的形位公差符合装配要求，减少现场装配时的修配工作量。实际装配过程中，该构件可单独作为模块化部件预装导向元件、管路固定座等附属零件，再整体对接设备主体与地基，能够有效提升设备的总装效率，也便于后期设备维护时的部件整体更换。
