壁挂式木质搁板金属支撑托架结构

　　日常仓储与商用展示场景里，墙面空间的利用率一直是空间优化的核心方向之一，这类壁挂搁架支架就是针对垂直墙面置物需求开发的支撑构件，既可以用在便利店、文创店的墙面商品展示区，也能适配车间工具墙的零散物料存放、家用书房的墙面置物拓展，甚至在户外露营装备存储间、汽修店配件墙这类对承重有一定要求的场景也能适配。和落地式置物架不同，壁挂式的支撑结构完全依托墙面锚点受力，不需要占用地面通行空间，对于狭窄通道旁的墙面、操作工位上方的空余墙面，这类支架的适配性远高于落地置物结构。

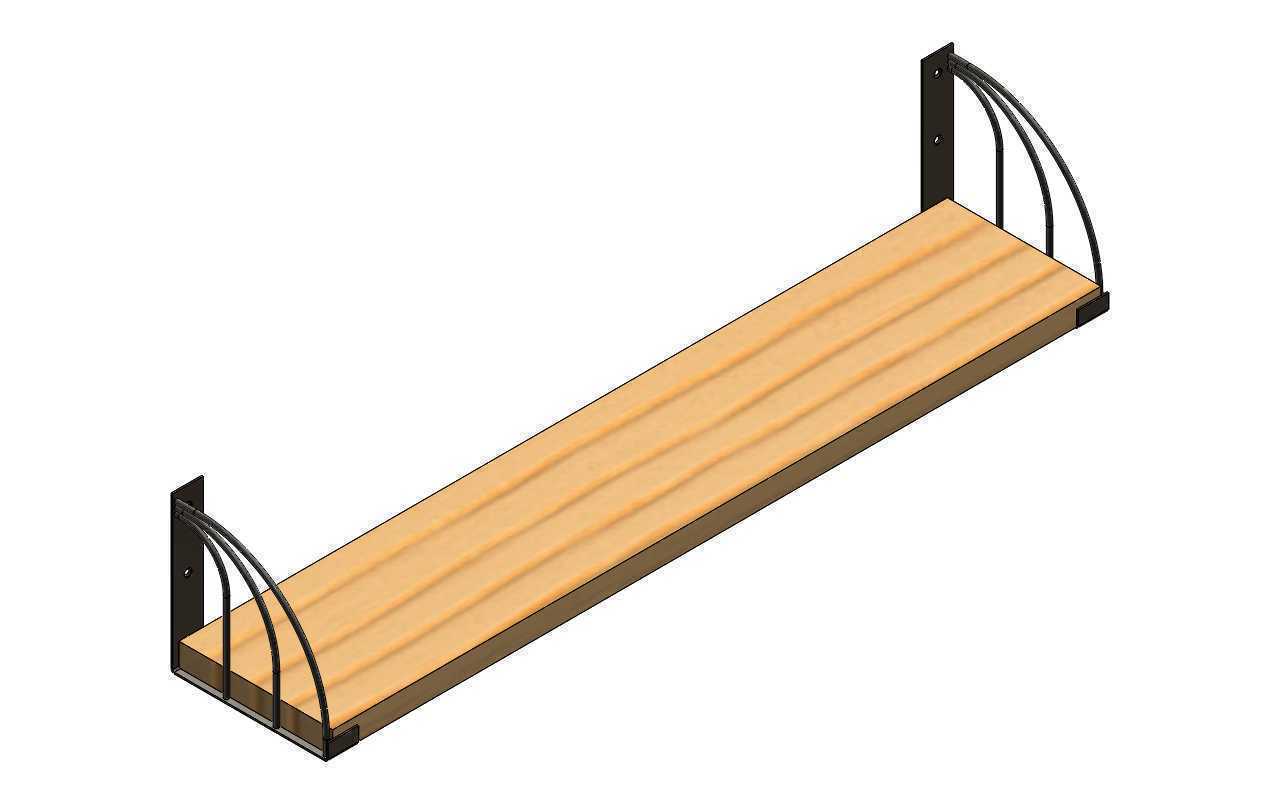

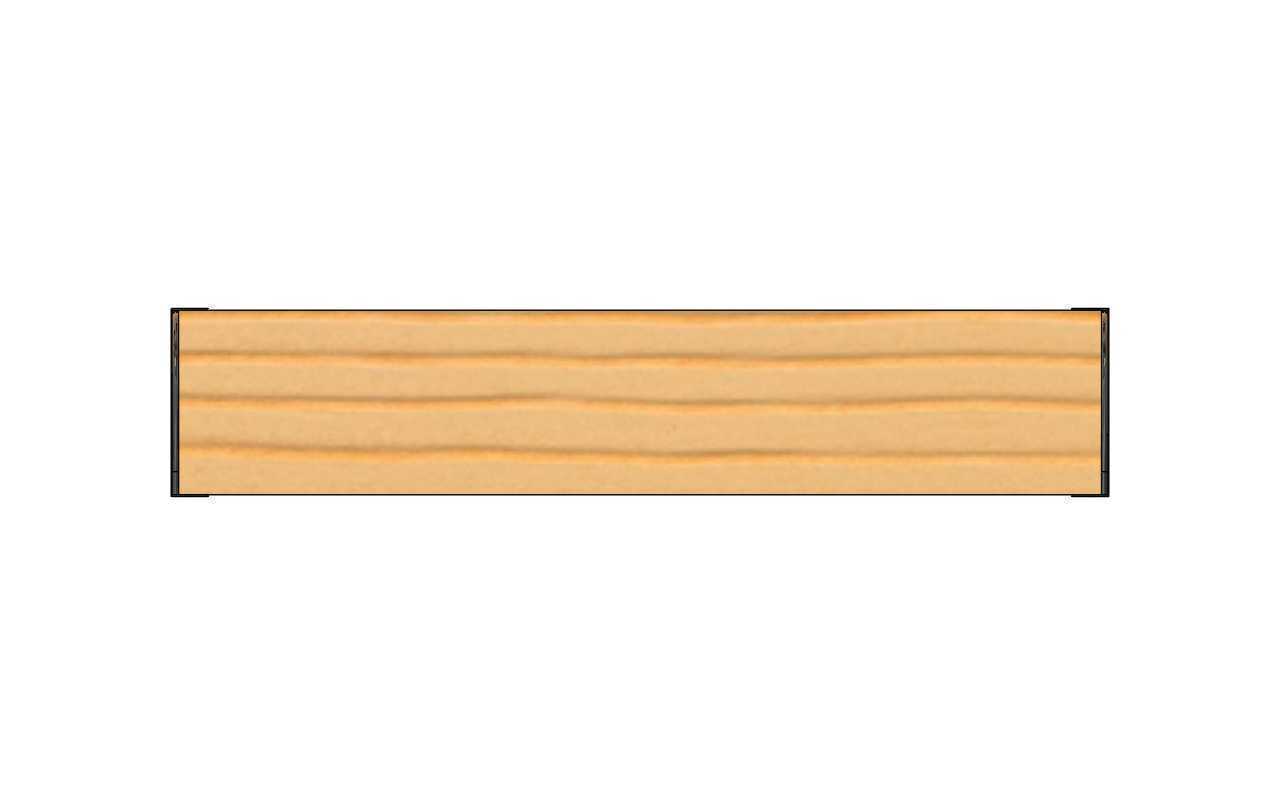

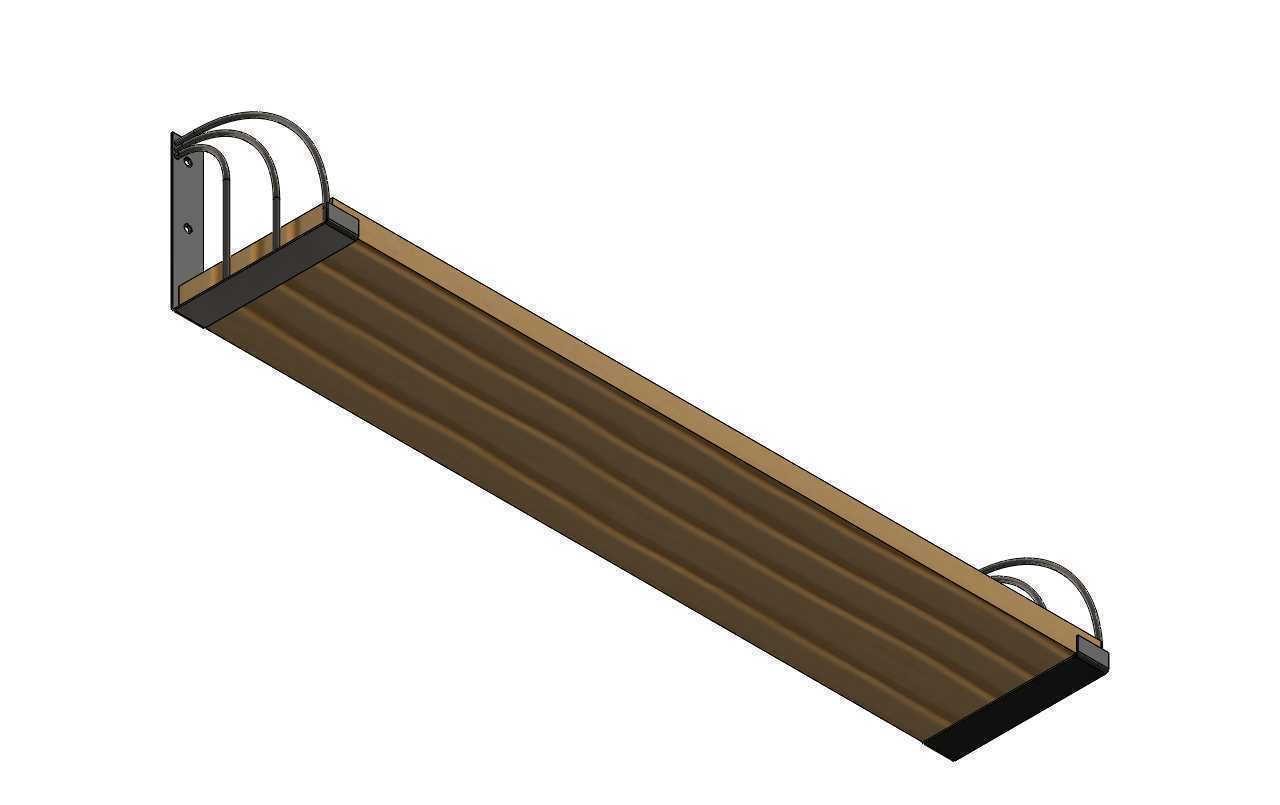

　　从功能特性来看，这套支撑结构采用分体式受力设计，两端的黑色金属支架作为核心承重构件，通过背部的安装孔与墙面膨胀螺栓直接连接，将搁板上的载荷直接传递到墙体结构上，避免了中间连接件的应力损耗。金属支架外侧设计了多根平行的弧形弯管护栏，一方面可以对搁板上放置的物品起到侧向限位作用，防止物品从搁板侧边滑落，另一方面弧形的过渡结构没有尖锐直角，在人员频繁通行的墙面安装场景下，能避免磕碰造成的损伤，比直角护栏的安全系数更高。搁板部分采用多根平行的木质条板拼接而成，条板之间预留了细微的装配间隙，既可以减少木材温湿度变化产生的胀缩变形对整体平整度的影响，也能让搁板表面积存的灰尘、洒落的液体直接从间隙漏下，减少日常清洁的工作量，木质条板的表面做了防滑打磨处理，放置纸质包装盒、塑料零件盒、小型工具的时候不容易出现滑移。

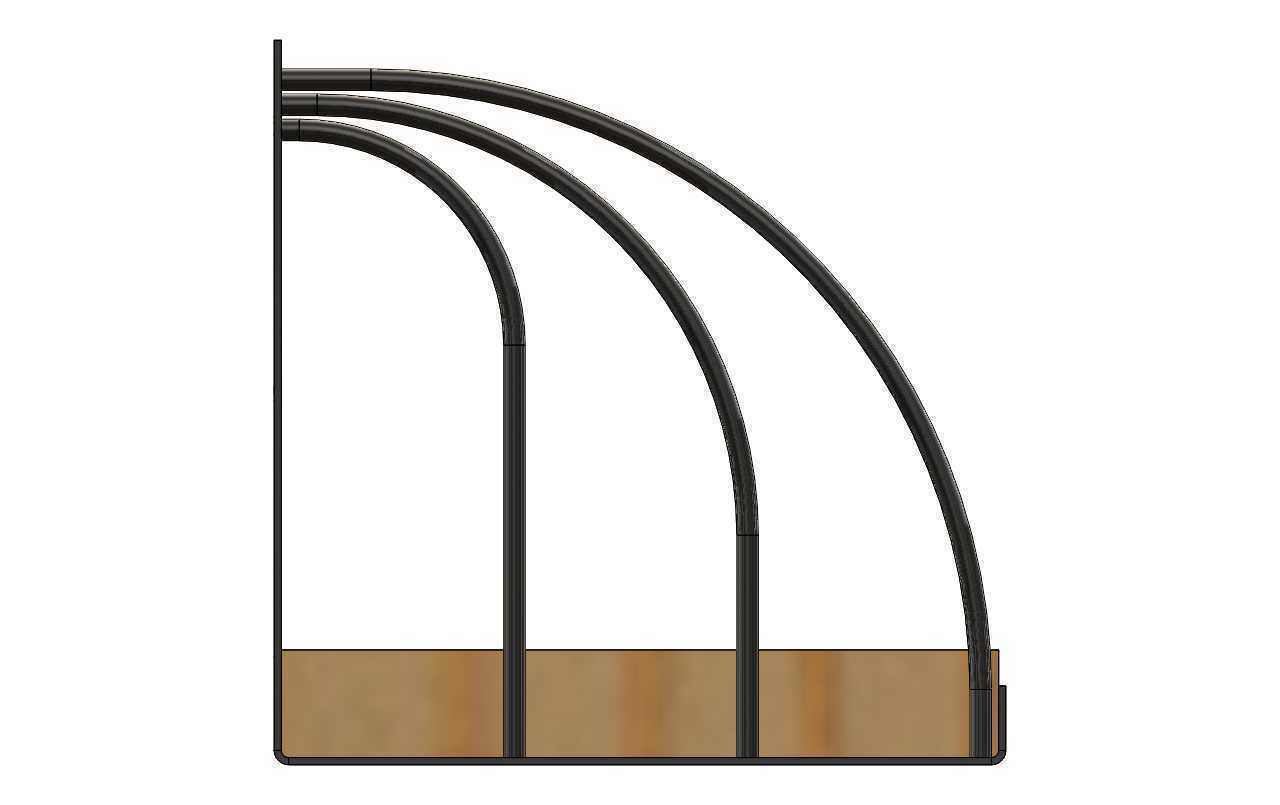

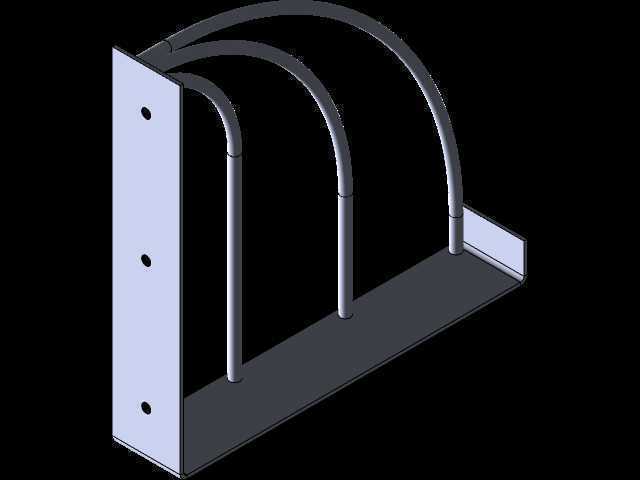

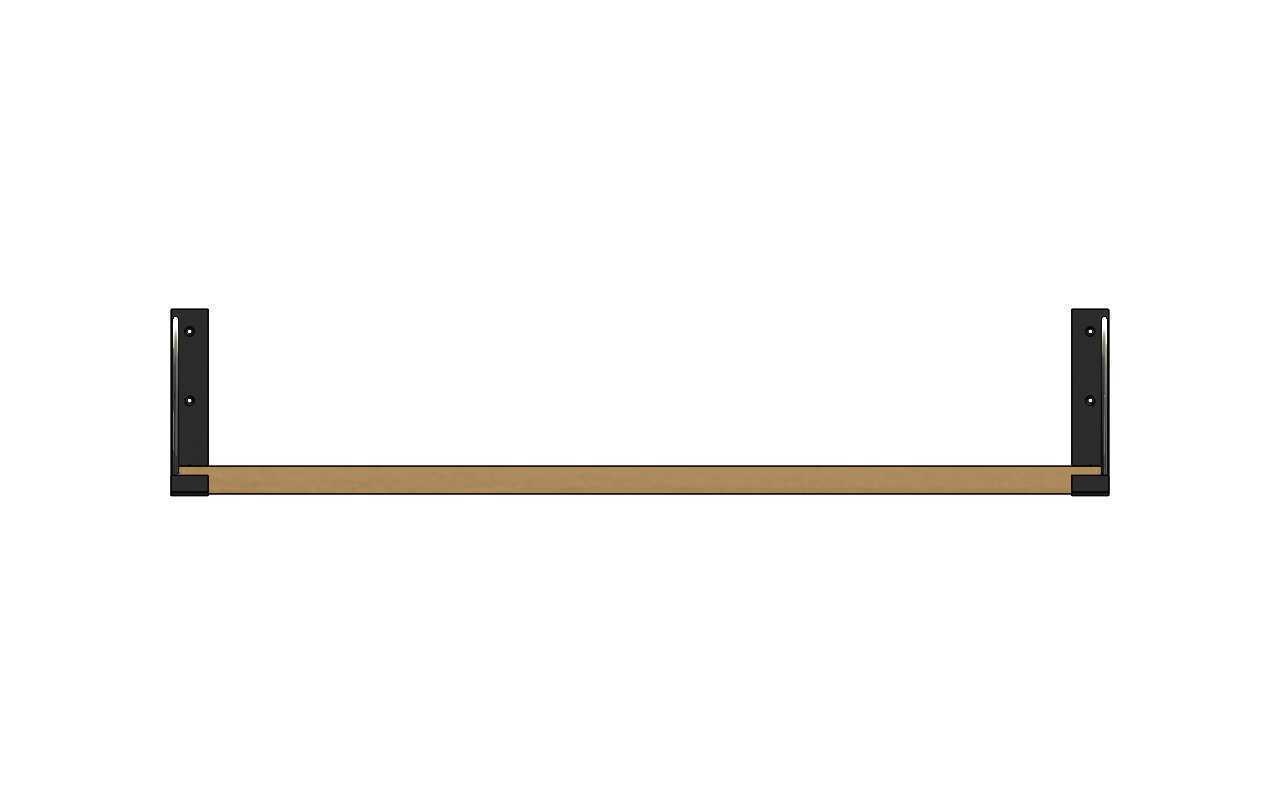

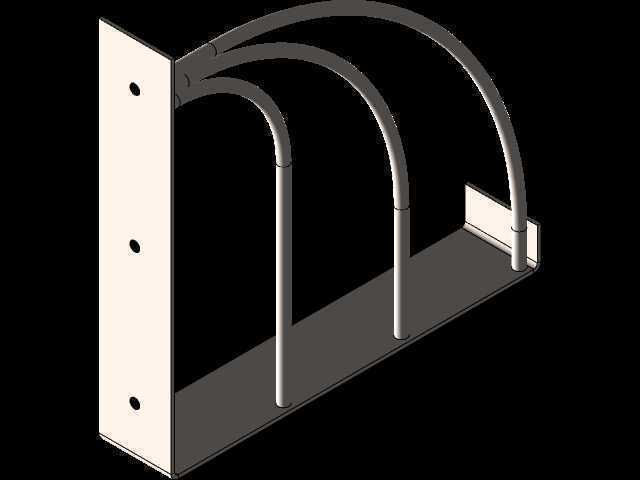

　　设计过程中首先要明确安装边界的约束条件，这类支架的安装墙面需要满足基础的承重要求，空心砖墙、轻质隔墙如果要安装的话需要提前做背板加固，不能直接用膨胀螺栓固定，否则容易出现锚点脱落的问题。金属支架的安装孔位采用竖向长圆孔设计，安装的时候可以根据墙面的实际锚点位置微调支架的竖向高度，降低现场安装的打孔精度要求，两个支架之间的横向间距需要根据搁板的长度匹配，常规长度下两端支架距离搁板端部的距离控制在搁板总长度的十分之一左右，能让搁板的受力变形量控制在最小范围，避免搁板中部出现下挠。弧形护栏的弯曲半径经过反复校核，既保证护栏高出搁板上表面足够的高度起到挡边作用，又不会因为护栏过高影响搁板上物品的取放，尤其是放置高度较高的货品时，弧形的外扩结构不会卡滞物品的取放动作。

　　尺寸设计上，搁板的有效置物宽度控制在常规货品的通用放置尺寸范围内，能适配绝大多数标准尺寸的零件盒、商品包装盒，金属支架的竖向高度根据搁板的额定承重做了匹配，支架的板材厚度经过受力校核，在额定均布载荷下不会出现永久变形，护栏的弯管直径兼顾了结构强度和外观协调性，不会因为管材过细显得单薄，也不会因为管材过粗显得笨重。安装的时候需要先在墙面上标记两个支架的水平安装位置，保证两个支架的上支撑面处于同一水平面，避免搁板安装后出现倾斜，搁板和金属支架之间通过隐藏式的连接件固定，从搁板上方看不到外露的螺丝，整体外观更整洁，也避免外露螺丝刮伤放置的物品或者划伤取放人员的手部。

　　实际使用过程中，这类支架搭配木质搁板的组合，比全金属的壁挂置物架视觉感受更温和，用在商铺展示区的时候不会像工业风金属架那样生硬，用在车间工具墙的时候又能满足承重和耐用性的要求，木质搁板的表面如果出现磨损也可以单独更换条板，不需要整体更换整个支架结构，后期维护的成本更低。金属支架的表面做了喷塑处理，在潮湿的仓储环境下也不容易出现锈蚀，延长了整体的使用寿命，护栏的弧形弯管和支架主体之间采用焊接连接，焊道做了打磨抛光处理，没有毛刺和焊渣残留，不会出现护栏受外力脱落的问题。针对不同的置物需求，还可以通过调整支架的安装间距适配不同长度的搁板，不需要重新开模制作支架部件，通用化程度较高，能覆盖多数墙面置物的场景需求。
