网纹滚花指形手拧紧固螺钉结构

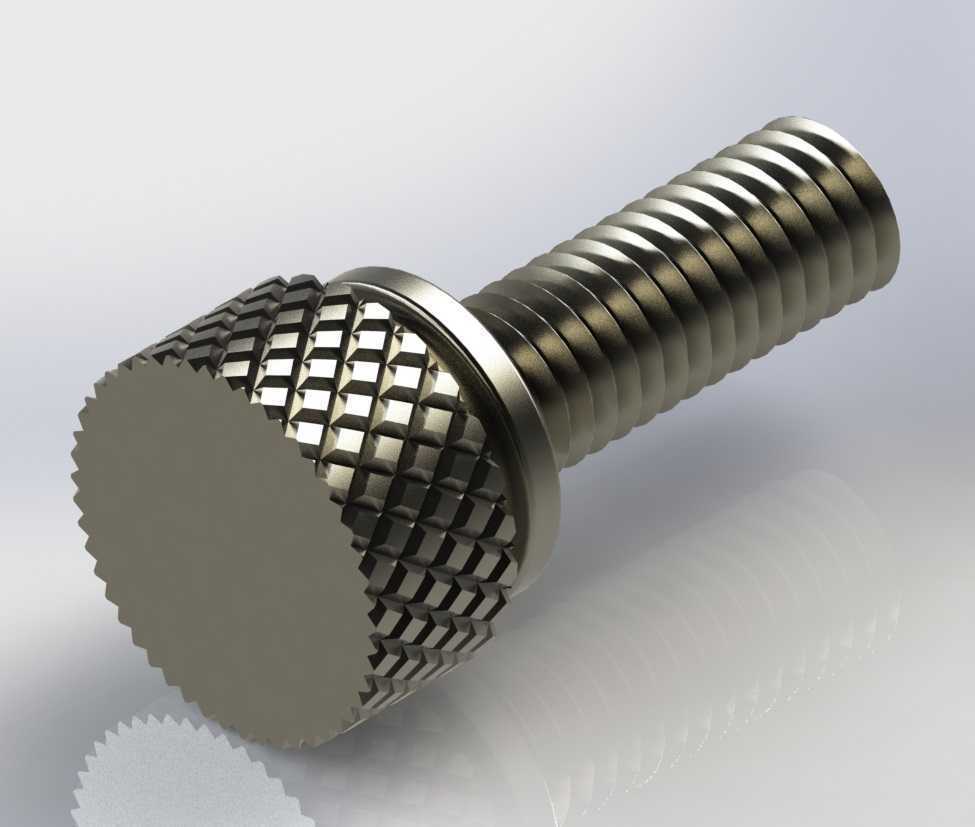

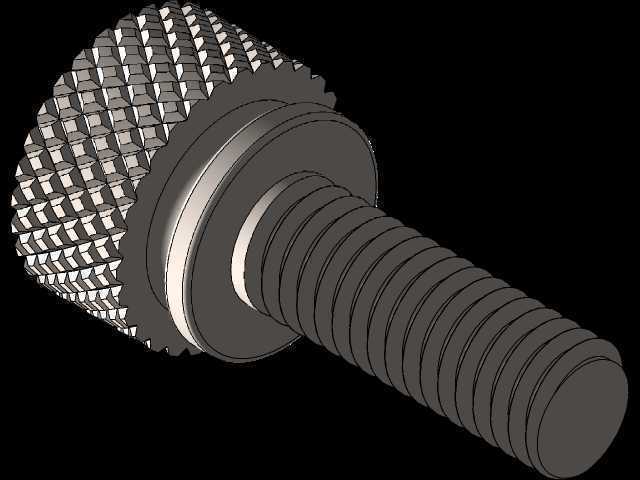

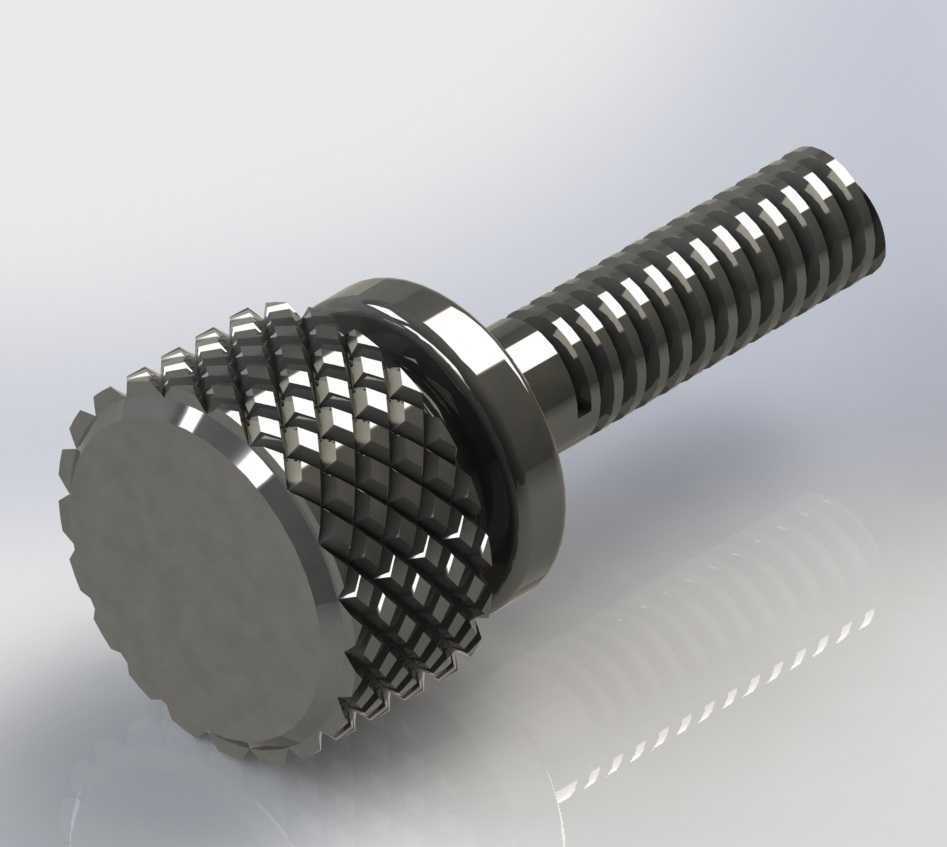

　　这类带网纹滚花的指形螺钉，在日常工装夹具调试、小型检测设备定位、电子仪器面板装调场景里出镜率极高，不需要额外搭配螺丝刀、内六角扳手这类工具，操作人员直接用手指捏持滚花部位就能完成拧紧或者松脱动作，在需要频繁拆装调整、操作空间狭窄无法容纳常规工具的工位上，能大幅减少操作辅助时间。从结构设计逻辑来看，头部的网纹滚花不是装饰性结构，滚花的网纹齿距、齿深都经过实际操作验证，齿距过密容易在手指有少量油污时打滑，齿距过大会硌伤操作人员指腹，当前采用的金字塔形凸点网纹，能在手指施加较小正压力的时候提供足够的静摩擦力，即使手上沾有少量切削液、装配润滑脂，也能可靠传递拧紧扭矩，不会出现拧动滑脱的问题。头部和螺纹段之间设计的轴肩台阶，

　　是这类螺钉的关键功能结构，拧紧到位时轴肩端面会直接贴合被连接件表面，一方面能控制螺钉的拧入深度，避免螺纹拧入过深顶伤工件内部结构，另一方面轴肩的平整端面能提供比螺纹牙顶更大的承压面积，降低被连接件表面的压应力，防止软质材质比如铝合金面板、塑料壳体的装配面被压出凹痕，影响装配平整度。螺纹段采用的是普通公制粗牙螺纹，适配行业内通用的预制螺纹孔，不需要单独定制配套螺母或者攻制特殊规格螺纹，在设备维护更换时可以直接用同规格标准螺钉临时替代，不会因为特殊规格导致备件采购困难。设计建模时，滚花特征的处理需要兼顾建模效率和工程实际表达，不需要逐齿绘制所有滚花纹路，在工程图输出时可以用简化的滚花标注符号替代，三维建模阶段保留滚花的整体外观特征即可，

　　避免因为过多细碎特征导致模型文件过大，影响整机装配时的运算流畅度。从安装边界来看，这类螺钉的头部直径比同规格普通开槽螺钉大30%左右，设计装配位时需要在被连接件周围预留足够的手指操作空间，不能在螺钉头部周围布置过高的凸台或者其他元器件，否则会导致手指无法有效捏持滚花部位，失去手拧操作的设计意义。螺钉头部的端面做了微小的倒角处理，不仅能去除加工时产生的锐边毛刺，避免操作人员拿取时被划伤，还能在螺钉对准螺纹孔时起到导向作用，即使螺纹孔和螺钉存在小范围的位置偏差，倒角结构也能引导螺钉顺利入扣，不会出现螺纹错牙咬死的问题。在实际选型应用中，这类螺钉多用于受力不大的紧固场景，比如仪器面板的盖板固定、工装的可调挡块定位、小型设备的外壳拼装，

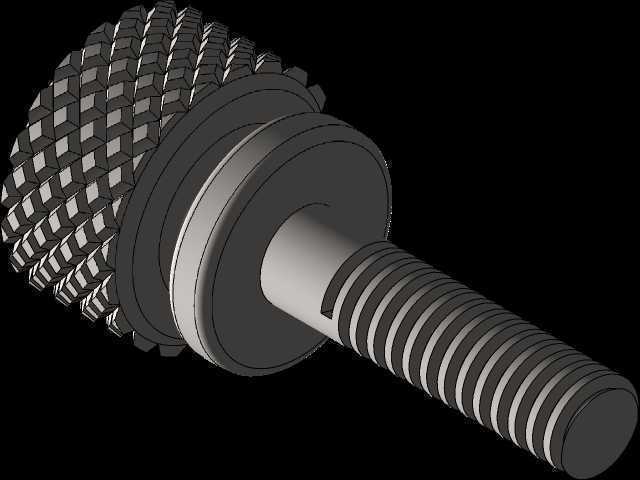

　　不适合用于需要大预紧力的重载连接场合，因为手拧能施加的扭矩有限，过大的负载会导致螺钉连接松脱，重载场景还是需要配合工具拧紧的标准紧固件。建模过程中螺纹段的收尾部分也做了符合加工实际的退刀结构，不是直接截断的生硬结构，还原了车削加工螺纹时的退刀槽特征，让模型更贴近实际生产的零件状态，在做装配干涉检查时，不会因为螺纹收尾的建模误差导致误判干涉问题。滚花头部和轴肩的衔接位置做了小圆角过渡，避免热处理或者使用过程中出现应力集中导致的头部断裂问题，这个圆角尺寸虽然不大，但对零件的疲劳强度提升有明显作用，在频繁松紧的使用场景下，能大幅延长螺钉的使用寿命。
