蜂窝夹层结构三维参数化建模设计

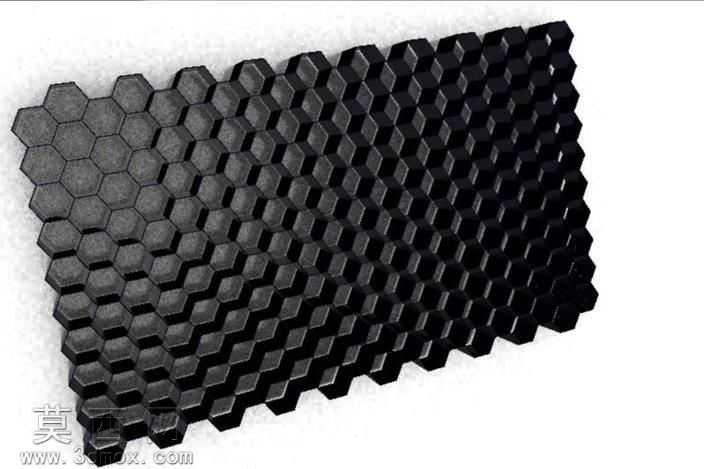

本次建模围绕蜂窝夹层结构展开，该结构是典型的轻量化高刚度仿生结构，建模过程以参数化逻辑为核心，首先梳理结构的几何构成逻辑：整体结构由上下两层薄面板与中间蜂窝芯层组合而成，蜂窝芯采用正六边形蜂窝单元阵列排布，建模初期先定义核心控制参数，包括蜂窝单元的对边距、壁厚、芯层高度、整体板材的长宽尺寸，所有参数均可关联调整，方便后续根据不同力学需求快速修改结构尺寸。建模时首先绘制单个正六边形蜂窝的截面草图，对草图进行完全约束，确保单元几何的规整性，随后通过拉伸命令生成单蜂窝壁结构，再通过线性阵列与方向约束完成整个芯层的蜂窝单元排布，阵列过程中严格控制单元间距，保证相邻蜂窝壁完全贴合无间隙，避免后续布尔运算出现错误。芯层完成后，在芯层上下两侧分别创建平面草图，拉伸生成对应厚度的上下面板，通过布尔合并命令将面板与芯层结合为整体结构，建模过程中对所有棱角处做微小圆角处理，既还原实际加工中的工艺特征，也避免后续有限元分析时出现应力奇异问题。材质配置上，默认赋予结构哑光深灰色金属材质，调整材质的粗糙度与金属度参数，还原复合材料或金属蜂窝板材的真实质感，渲染时采用侧上方柔光打光，突出蜂窝孔的阵列层次感与结构的立体形态，清晰展现夹层结构的内部构造特征。该结构的设计思路核心是利用六边形蜂窝的密铺特性，以最少的材料消耗获得最高的比强度与比刚度，同时具备优异的缓冲吸能、隔音隔热性能，建模过程中预留的参数化接口可快速调整蜂窝规格、面板厚度等参数，适配航空航天内饰、建筑板材、包装缓冲结构、汽车轻量化部件等不同场景的使用需求，整个建模逻辑严谨，几何特征规整，无冗余建模步骤，模型可直接导入仿真软件开展力学性能分析，也可用于3D打印的原型制作。
